Installation
8 · G&D DL-Vision(M/S)

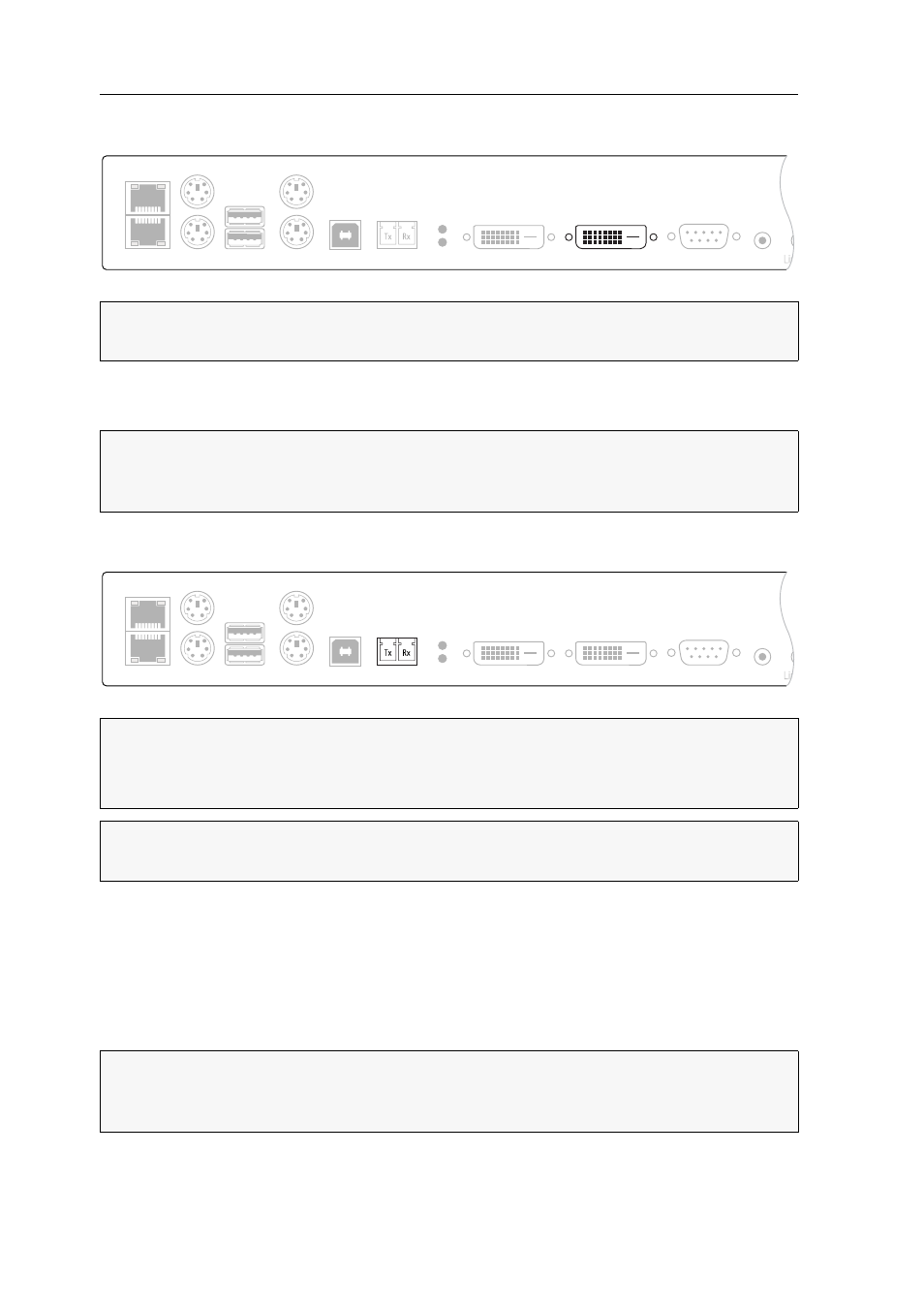

Videoausgang des Rechners anschließen
DVI-D DL CPU: Verbinden Sie den Videoausgang des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel DVI-D-DL-M/M-2.
Verbindung mit dem Arbeitsplatzmodul herstellen
Transmission|Tx: Stecken Sie den LC-Stecker eines als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission|Rx
des Arbeitsplatzmoduls zu verbinden.
Transmission|Rx: Stecken Sie den LC-Stecker eines weiteren Glasfaserkabels ein. Das
andere Ende des Kabels ist mit der Schnittstelle Transmission|Tx des Arbeitsplatzmo-
duls zu verbinden.
HINWEIS: Der KVM-Extender verarbeitet wahlweise Dual-Link- und Single-Link-
Videosignale.
HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine DVI-D DL CPU-
Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ord-
nen jede Schnittstelle einem bestimmten Kanal zu.
WICHTIG: Das Gerät verwendet Baugruppen mit Laser-Technologie, die der Laser-
Klasse 1 entsprechen.
Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten!
HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der
Kabelstecker.
HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine Transmission- Schnitt-
stelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede
Schnittstelle einem bestimmten Kanal zu.
DVI-D DL CPU
Network B
Network A DVI-D DL Out Video
Link
USB K/M Transmission Keyb.
Mouse
Keyb. CPU
Mouse CPU
USB CPU RS232 Line In
Transmission
Network B
Network A DVI-D DL Out Video
Link
USB K/M Keyb.
Mouse
Keyb. CPU
Mouse CPU
USB CPU RS232 DVI-D DL CPU Line In
