Installation
G&D DL-Vision(M/S) · 9
Deutsch

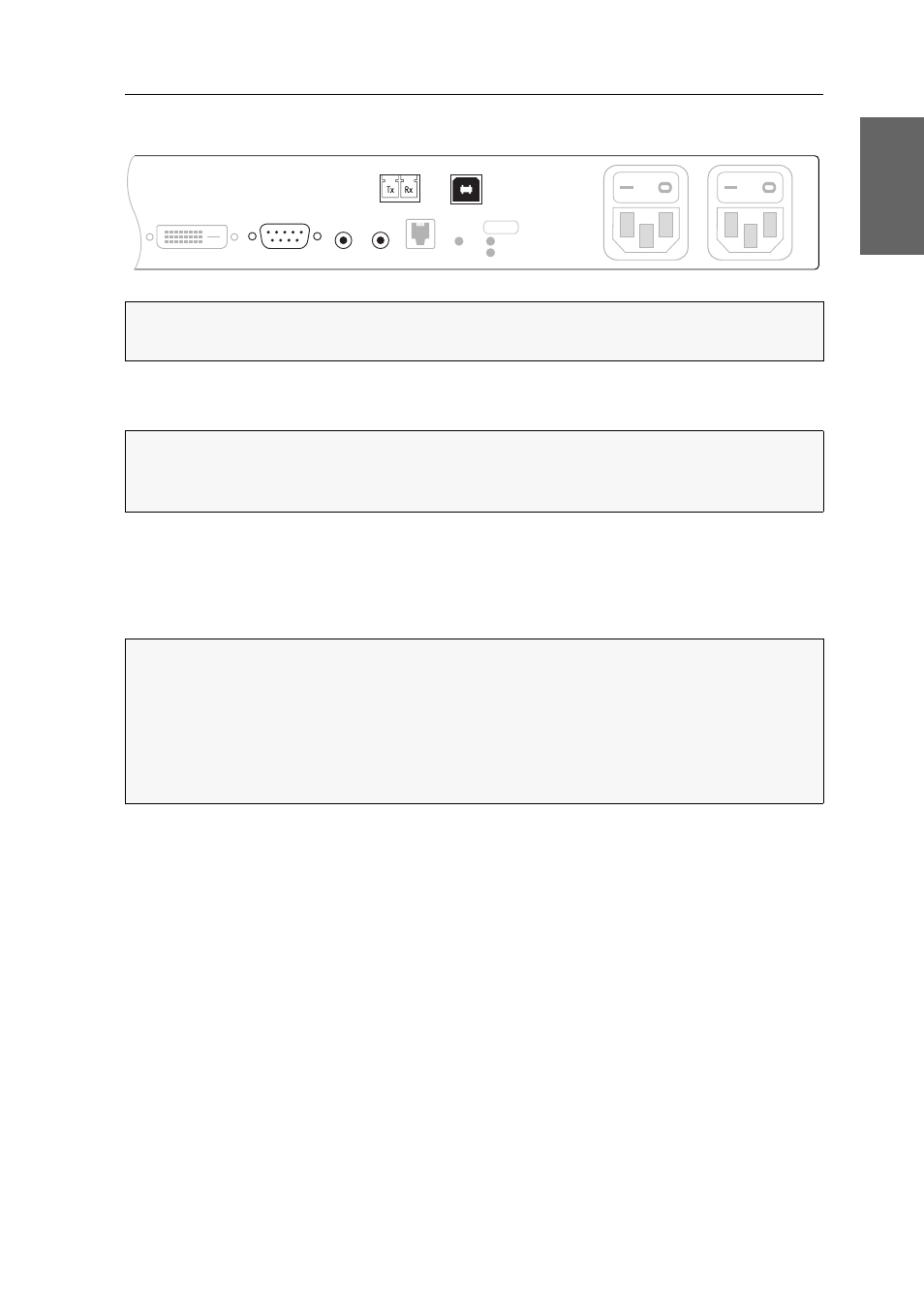

Zusätzliche Schnittstellen erweiterter Varianten
RS232:
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
Line In:
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Line Out:
Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
USB 2.0 Trans.|Tx:
Stecken Sie den LC-Stecker eines als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle USB 2.0 Trans.|Rx
des Arbeitsplatzmoduls zu verbinden.
USB 2.0 Trans.|Rx:
Stecken Sie den LC-Stecker eines weiteren Glasfaserkabels ein. Das
andere Ende des Kabels ist mit der Schnittstelle USB 2.0 Trans.|Tx des Arbeitsplatz-
moduls zu verbinden.
USB 2.0 CPU:
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.
WICHTIG:
Die in diesem Abschnitt aufgelisteten Schnittstellen sind nur bei
bestimmten Varianten des Rechnermoduls vorhanden!
HINWEIS:
Pro Videokanal der MultiChannel-Variante ist je eine
RS232-
Schnittstelle
verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede
Schnittstelle einem bestimmten Kanal zu.
WICHTIG:
Die Übertragung der Daten, der an die Schnittstelle USB 2.0 Devices am
Arbeitsplatzmodul angeschlossenen USB-Geräte, zwischen dem Arbeitsplatz- und
dem Rechnermodul (und umgekehrt) erfolgt über Übertragungsmodule mit Laser-
Technologie, die der Laser-Klasse 1 entsprechen.
Beachten Sie diesbezüglich folgenden Sicherheitshinweis:
Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 2
RS232
Line In Line Out
USB 2.0 Trans.
USB 2.0 CPU
Red. Power
Main Power
DVI-D DL CPU
Power Card
Power
Red.
Main
Ident.
