Installation
12 · G&D DL-Vision(M/S)
Transmission|Tx:
Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die
Schnittstelle Transmission|Rx des Rechnermoduls angeschlossen ist.
Transmission|Rx:
Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die
Schnittstelle Transmission|Tx des Rechnermoduls angeschlossen ist.

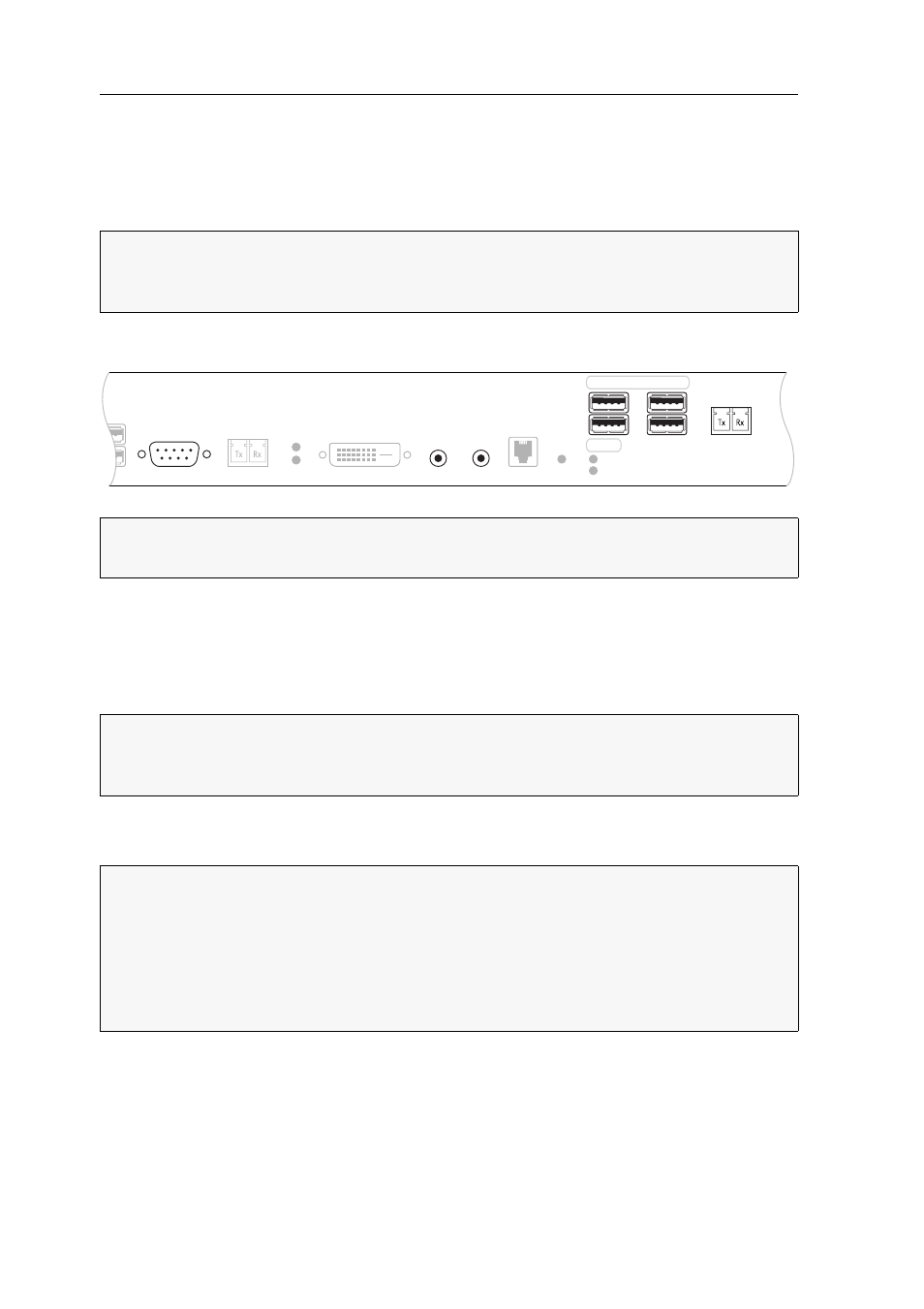

Zusätzliche Schnittstellen erweiterter Varianten
Micro In:
Schließen Sie hier gegebenenfalls ein Mikrofon an.
Speaker:
Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des
Arbeitsplatzes an.
RS232:
Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
USB 2.0 Devices:
An diese vier Schnittstellen können beliebige USB-Geräte ange-
schlossen werden.
USB 2.0 Trans.|Tx:
Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die
Schnittstelle USB 2.0 Trans.|Rx des Rechnermoduls angeschlossen ist.
USB 2.0 Trans.|Rx:
Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die
Schnittstelle USB 2.0 Trans.|Tx des Rechnermoduls angeschlossen ist.
HINWEIS:
Pro Videokanal der MultiChannel-Variante ist je eine
Transmission-
Schnitt-
stelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede
Schnittstelle einem bestimmten Kanal zu.
WICHTIG:
Die in diesem Abschnitt aufgelisteten Schnittstellen sind nur bei
bestimmten Varianten des Arbeitsplatzmoduls vorhanden!
HINWEIS:
Pro Videokanal der MultiChannel-Variante ist je eine
RS232-
Schnittstelle
verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede
Schnittstelle einem bestimmten Kanal zu.
WICHTIG:
Die Datenübertragung der am Arbeitsplatzmodul angeschlossenen USB-
Geräte zwischen dem Rechner- und dem Arbeitsplatzmodul (und umgekehrt)
erfolgt über Übertragungsmodule mit Laser-Technologie, die der Laser-Klasse 1
entsprechen.
Beachten Sie diesbezüglich folgenden Sicherheitshinweis:
Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 2
RS232
Micro In
Speaker
USB 2.0 Devices
USB 2.0 Trans.
DVI-D DL Out
Control Panel
Video
Link
Transmission
Power
Red.
Main
Ident.
M
