ERSATZTEILELISTE
9
6-2
HySpeed HT2000LHF
Betriebsanleitung
HT2000LHF-Stromquelle: Vorderabdeckung

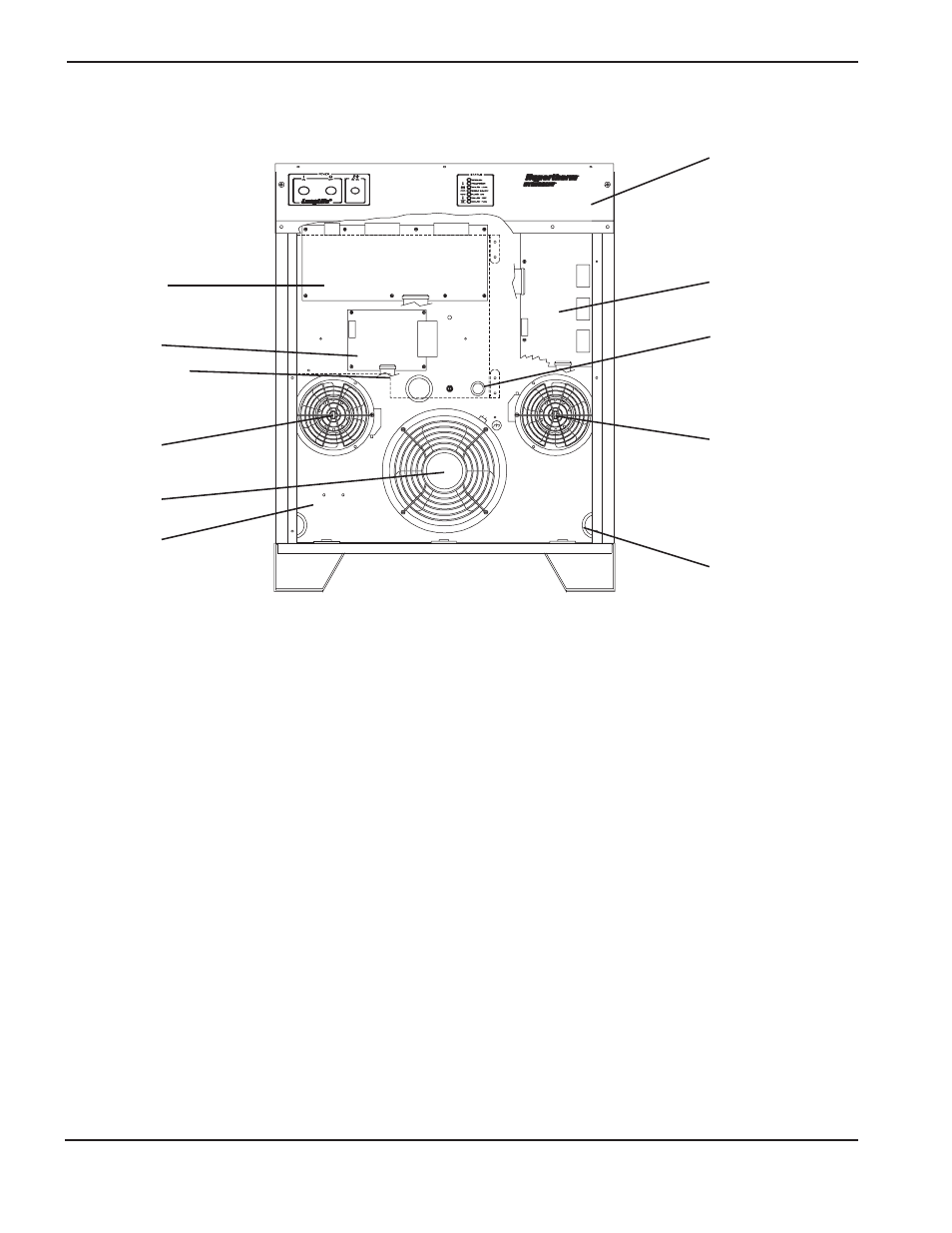

Abbildung 6-1
HT2000LHF-Stromquelle – Vorderabdeckung
Position
Teilenummer
Beschreibung
bestimmt für
Menge
1
001233
Panel, HT2000 Front
1
2
129307
Fan SA:225CFM
M3
1
027080
Fan:225CFM 120VAC 50-60HZ
027568
Fan Guard:6.375 DIA
3
129307
Fan SA:225CFM
M2
1
027080
Fan:225CFM 120VAC 50-60HZ
027568
Fan Guard:6.375 DIA
4
129308
Fan SA:450-550CFM
M4
1
027079
Fan:450-550CFM 120VAC 50-60HZ
027567
Fan Guard:8.75 DIA
5
008509
Bushing 1.75 MTG X 1.37 ID
3
6
008245
Bushing, 7/8" Hole X 11/16" ID
1
7
041764
PCB Assy: HT2000LHF Control
PCB2
1
8
041276
PCB Assy: HT2000 Anlg
PCB3
1
9
041246
PCB Assy: Relay, HD1070 / HT2000
PCB4
1
001566*
Panel:HT2000 Front Filter
1
001567*
Cover:HT2000 Front Filter Panel
1
027441*
Filter:24 X 24 X 2 Fiberglass air
1
029697**
HT2000 THC SA
* Positionen sind nicht auf Abbildung 6-1 sichtbar
** Wird nur bei den Stromquellen HT2000LHF mit der Sonderausstattung Brennerhöhensteuerung verwendet –
siehe Abbildung 6-2
1
2
4
3
5
6
7
8
9
Siehe Abbildung 6-3
bezüglich Details der
Bedienungstafel
Siehe Abbildung 6-2
bezüglich Details des
Brennerhöhensteuerungs-
Moduls
