ERSATZTEILELISTE
7
6-4
HySpeed HT2000LHF
Betriebsanleitung

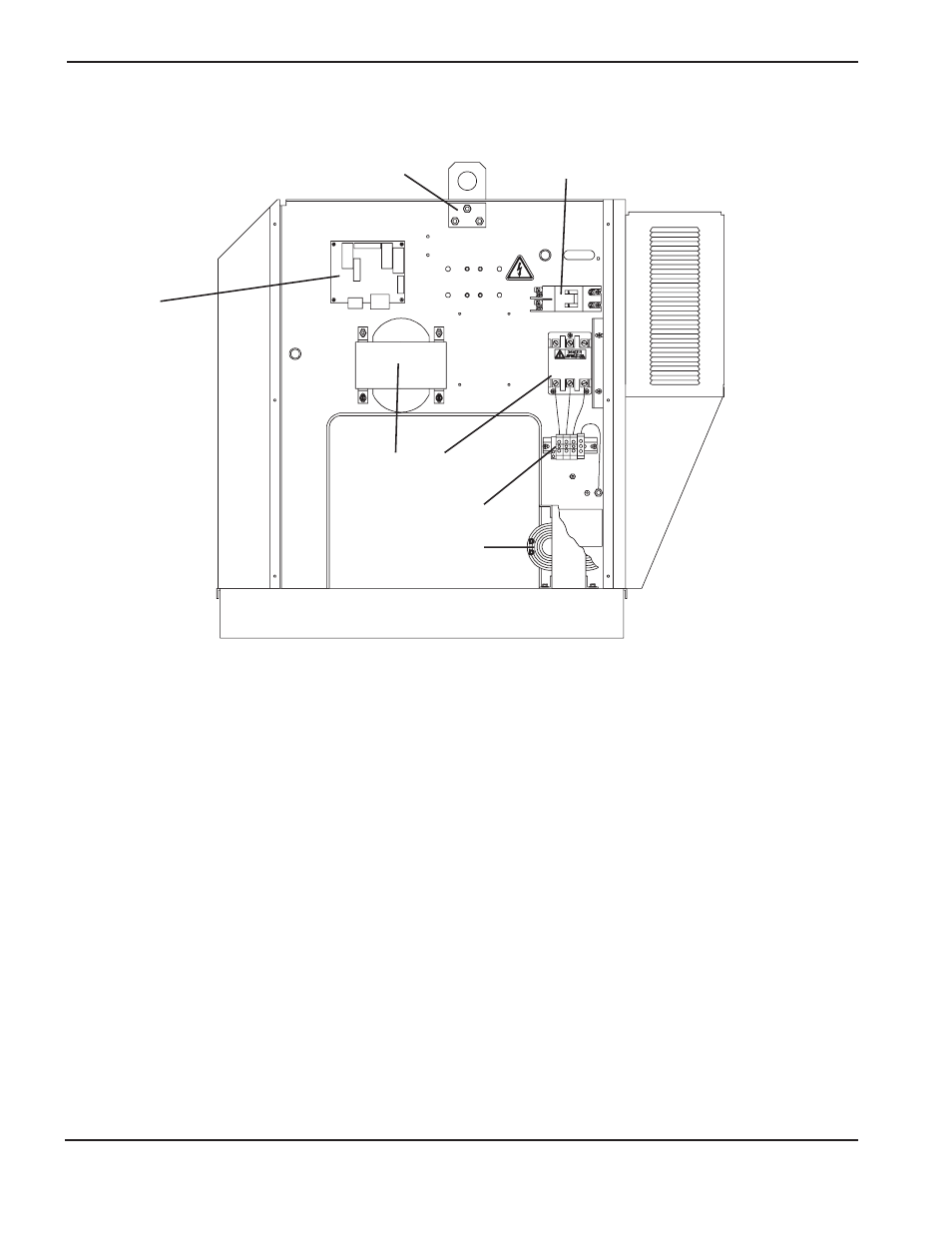

HT2000LHF-Stromquelle: Rechte Seite der Mittelwand
Abbildung 6-4
HT2000LHF-Stromquelle – rechte Seite der Mittelwand
Position
Teilenummer
Beschreibung
bestimmt für
Menge
1
003138
Circuit Breaker, 2 Pole, 600V 20A
CB1
1
2
003139
Contactor:90A 3P 120VAC
CON1
1
3
029316*
Incoming Power TB1 SA, MAX200
TB1
1
4
029422
Cont Transformer SA 200V/3
φ
/50Hz
T1
1
4
029441
Cont Transformer SA 208V/3
φ
/60Hz
T1
1
4
129311
Cont Transformer SA 240V/3
φ
/60Hz
T1
1
4
029362 Cont
Transformer
SA 400V/3
φ
/50Hz
T1
1
4
029713
Cont Transformer SA 440V/3
φ
/50-60Hz
T1
1
4
129312
Cont Transformer SA 480V/3
φ
/60Hz
T1
1
4
029404 Cont
Transformer
SA 600V/3
φ
/60Hz
T1
1
5
041534
PC BD Assy, Power Distribution
PCB1
1
008322
Fuse:8A 250V 1/4 X 1-1/4 Slow
F1,F2,F3
3
6
014080
Inductor, 4mh 100A
L1
1
7
004262
Plate, Lift, MAX100 & 80
1
001601**
Plate:CE/LVD Lift Eye
1
001602**
Gasket:CE/LVD Lift Eye
1
* Siehe Anhang D bezüglich der Lage von 029316 bei den 400V CE-Stromquellen
** Positionen sind nicht auf Abbildung 6-4 sichtbar
