Seite 94
WARTUNG
7/12/99
HySpeed HT2000LHF
Betriebsanleitung
5-13

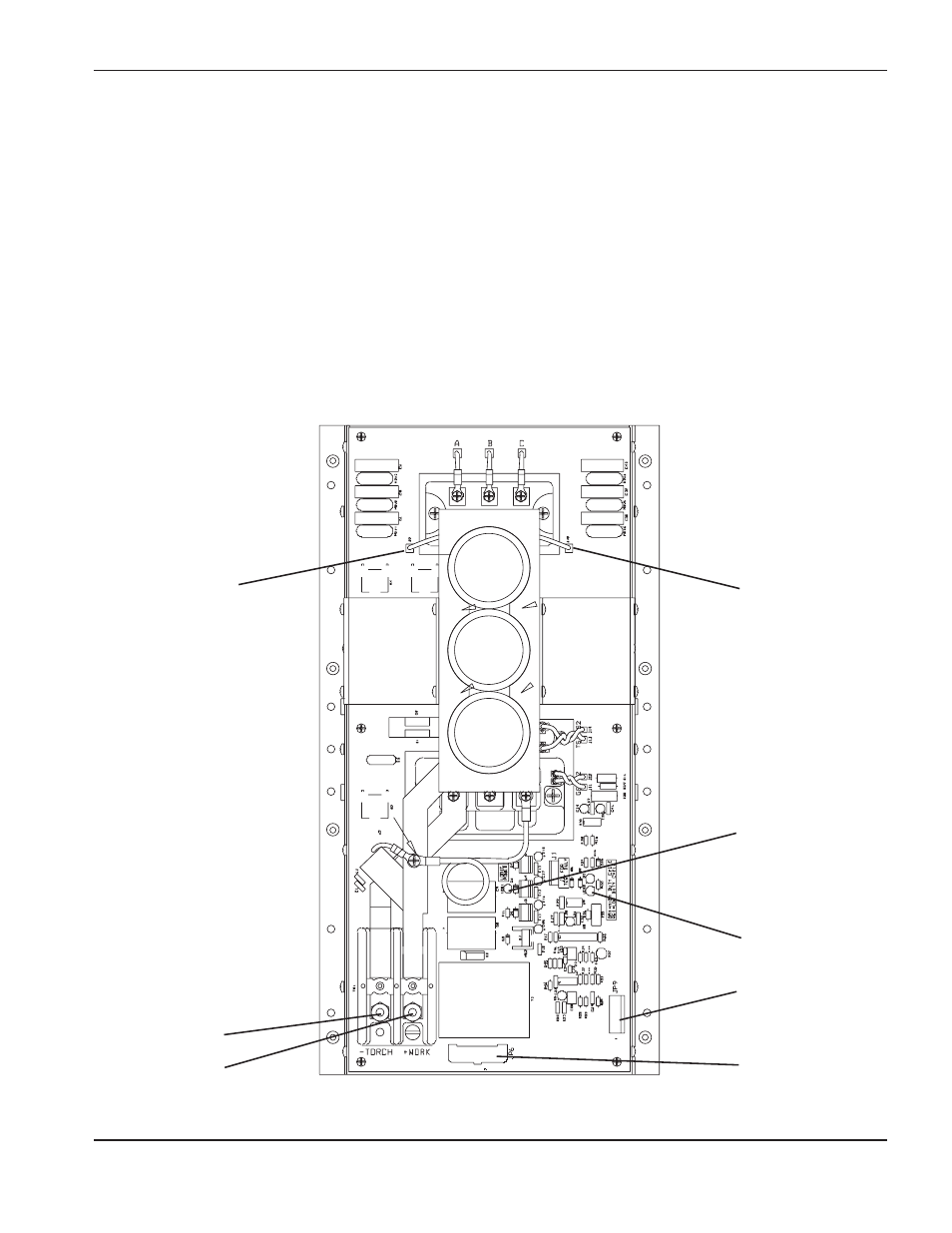

Abbildung 5-4
Chopper-Modul – Vorderansicht
Gleichrichter brücke (+)
- Brenner
+ Arbeit
Gleichrichter brücke (-)
LED3
LED1
JP9
JP6
Analogkarte PCB3 mit einer Analogebene von 0 bis +8 VDC, was je nach Einschaltdauer und folglich dem
Ausgangsstrom des Choppers variiert. Diese Analogsignale befinden sich auf den Stiften 3 und 4 von REC1 auf
der Steuerkarte PCB3 für CH1 und auf 5 und 6 von REC1 für CH2.
Um festzustellen, ob der Fehler an den Chopper-Modulen oder der Steuerkarte PCB2 oder der Analogkarte PCB3
liegt, ist wie folgt zu verfahren:
• Sicherstellen, daß die Hochfrequenz noch immer abgeschaltet ist (siehe Schritt 1).
• PL3.1 von REC1 auf PCB3 unterbrechen.
• Voltmeter über den Ausgängen des Choppers anlegen und dann START-Befehl drücken.
• Zeigt das Voltmeter +280 VDC an, entweder Steuerkarte PCB2 oder Analogkarte PCB3 ersetzen.
• Zeigt das Voltmeter 0 V an, entsprechendes Chopper-Modul CH1 oder CH2 ersetzen.
