INBETRIEBNAHME
4/29/98
3-20
HySpeed HT2000LHF
Betriebsanleitung
Montage des Maschinenbrenners
1. Die Sicherungsschrauben lösen und den Maschinenbrenner (mit angeschlossenen Brennerleitungen) in die
Brennerhalterung installieren. Siehe Abbildung 3-6.
2. Den Brenner einschieben bis der Brennerkörper sich ganz über die Brennerhalterung erstreckt, so daß die
Halterung den Kunststoff-Brennerschaft umfaßt und nicht den aus rostfreiem Edelstahl bestehenden
Brennerkörper berührt. Brenner ca. 6 mm vom Arbeitsstück entfernt positionieren.
3. Feststellschrauben anziehen.
Brennerausrichtung
Vor dem Schneiden mit dem Maschinenbrenner ist sicherzustellen, daß der Brenner im rechten Winkel zum
Arbeitsstück steht, um einen vertikalen Schnitt zu erhalten. Zur Ausrichtung des Brenners ist ein Winkel bei 0° und
90° (x und y) zu verwenden.Siehe Abbildung 3-6.

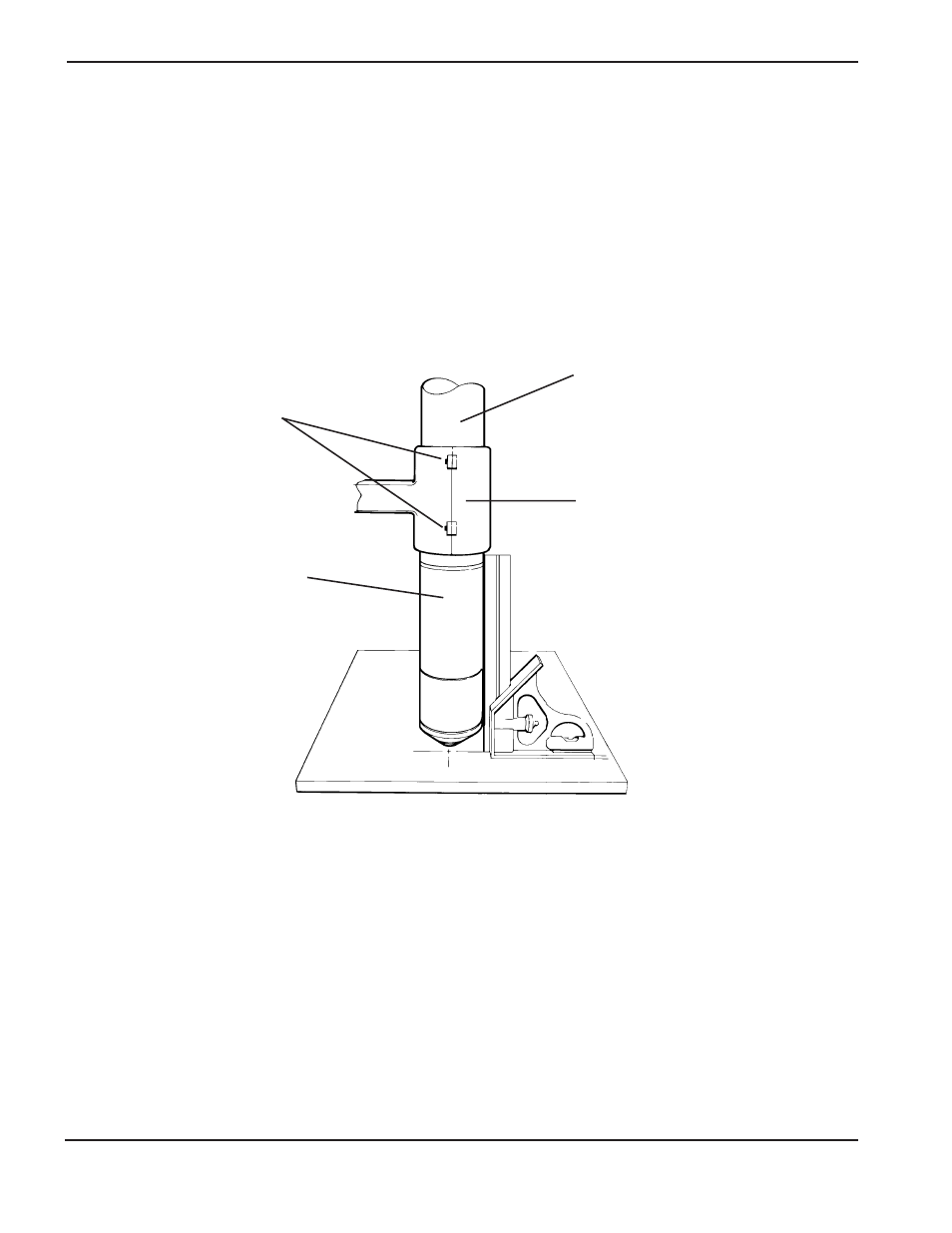

Abbildung 3-6
Brennerausrichtung
Feststellschrauben
Brennerschaft
Brennerhalterung
Brenner (typ.)
0°
90°
