SPEZIFIKATIONEN
6/28/99
HySpeed HT2000LHF Betriebsanleitung 2-3
Stromquelle
Maximale Leerlaufspannung (U
0
) .............................280 V Gleichstrom
Ausgangsstrom (I
2
)...................................................40 bis 200 A
Ausgangsspannung ((U
2
) .........................................150 V Gleichstrom
Einschaltdauer (X) ....................................................100% bis zu 30 kW. Über 30 kW,
Einschaltdauer (X) = (30 kW/tatsächliche Leistung) 2
Beispiel: Wenn die tatsächliche Leistung = 32 kW beträgt,
dann ist die Einschaltdauer (X) = 30 kW/32 kW)
2 = 88%
Umgebungstemperaturen/Enschaltdauer.................Die Stromquellen arbeiten zwischen -10°C und +40°C)
Bei Betrieb der Stromquelle in einer
Umgebungstemperatur über 30°C kann zu einer
verringerten Einschaltdauer führen.
Leistungsfaktor (cos
ϕ)
..............................................0,86
Netzleistung [Netzspannung (U
1
) x Netzleitung (I
1
)]:
Nr. 073227 mit THC; Nr. 073228 ohne THC .............200 VAC, 3 Phasen, 50 Hz, 108 A
Nr. 073229 mit THC; Nr. 073230 ohne THC ............208 VAC, 3 Phasen, 60 Hz, 104 A
Nr. 073231 mit THC; Nr. 073232 ohne THC ............240 VAC, 3 Phasen, 60 Hz, 90 A
Nr. 073235 mit THC; Nr. 073236 ohne THC ............400 VAC, CE, 3 Phasen, 50 Hz, 56 A
Nr. 073262 mit THC; Nr. 073263 ohne THC ............440 VAC, 3 Phasen, 50-60 Hz, 49 A
Nr. 073233 mit THC; Nr. 073234 ohne THC ............480 VAC, 3 Phasen, 60 Hz, 45 A
Nr. 073237 mit THC; Nr. 073238 ohne THC ............600 VAC, 3 Phasen, 60 Hz, 36 A
Abmessungen und Gewicht:
Länge........................................................................1040 mm
Breite ........................................................................710 mm
Höhe .........................................................................900 mm; CE-Stromquelle: 1040 mm
Gewicht.....................................................................351 kg; CE-Stromquelle: 364 kg
Kühlung ....................................................................Gebläseluft (Klasse F)
Brennerkühlmitteltankkapazität ................................11 Liter
Maximale Blechdicke..................................................50 mm
Maximale Leistung bei 100%iger Einschaltdauer.......200 A
Plasmagasdurchfluß...................................................für spezifische Gasanforderungen siehe Tabellen
für das Schneiden im Bedienungsabschnitt
Sekundärgasdurchfluß
Wasserkühlungsdurchflußrate....................................3,0 l/min
Gewicht ......................................................................1,13 kg

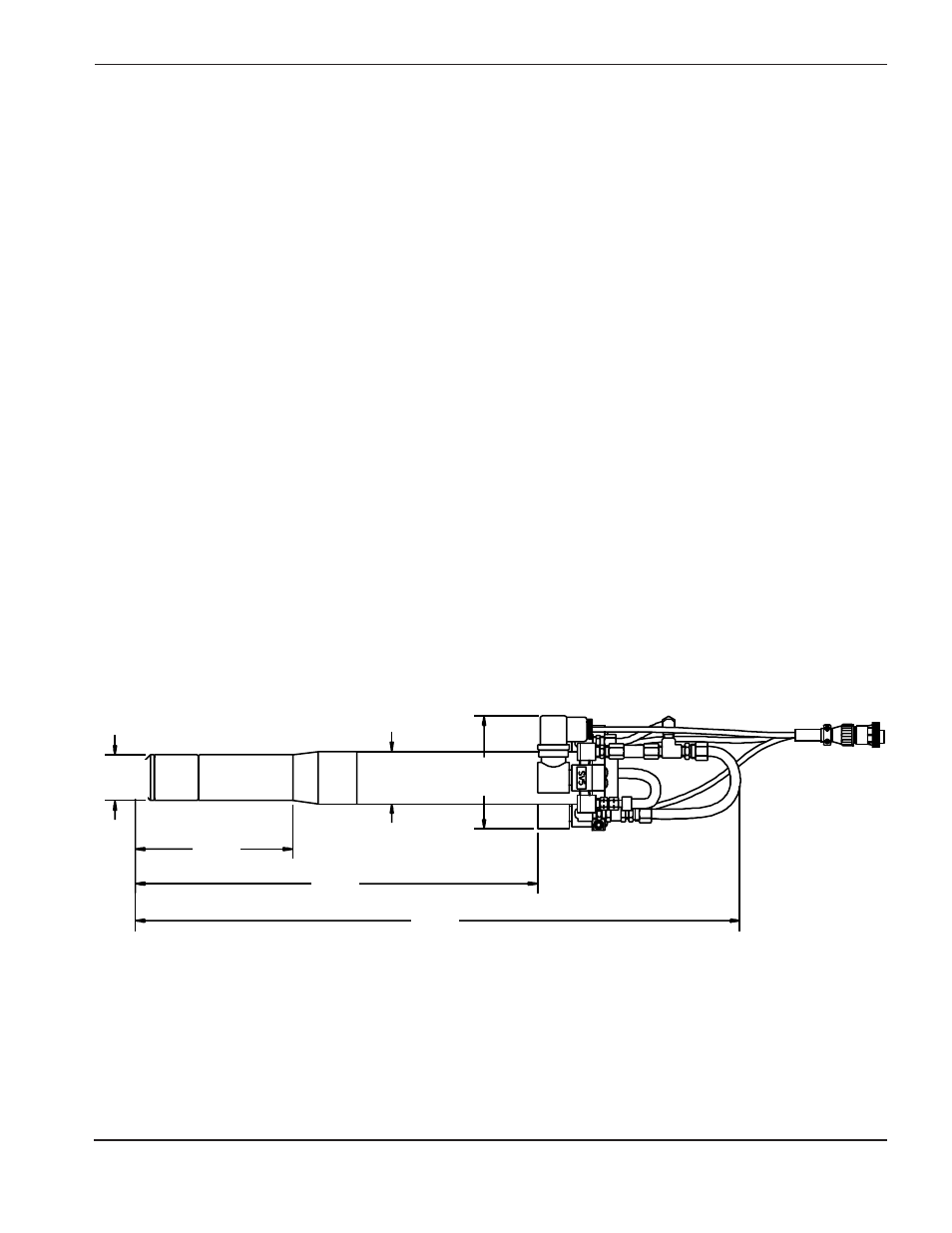

Abbildung 2-1 Maschinenbrenner HT2000LHF (Abgebildet ist ein Standard-Brenner. Siehe die Abbildung des
Brenners aus rostfreiem Stahl in Abschnitt 6.)
152 mm
391 mm
590 mm
51 mm 109 mm
50 mm oder
44 mm
Siehe Abschnitt 6
Maschinenbrenner HySpeed HT2000LHF
