INBETRIEBNAHME
4/29/98

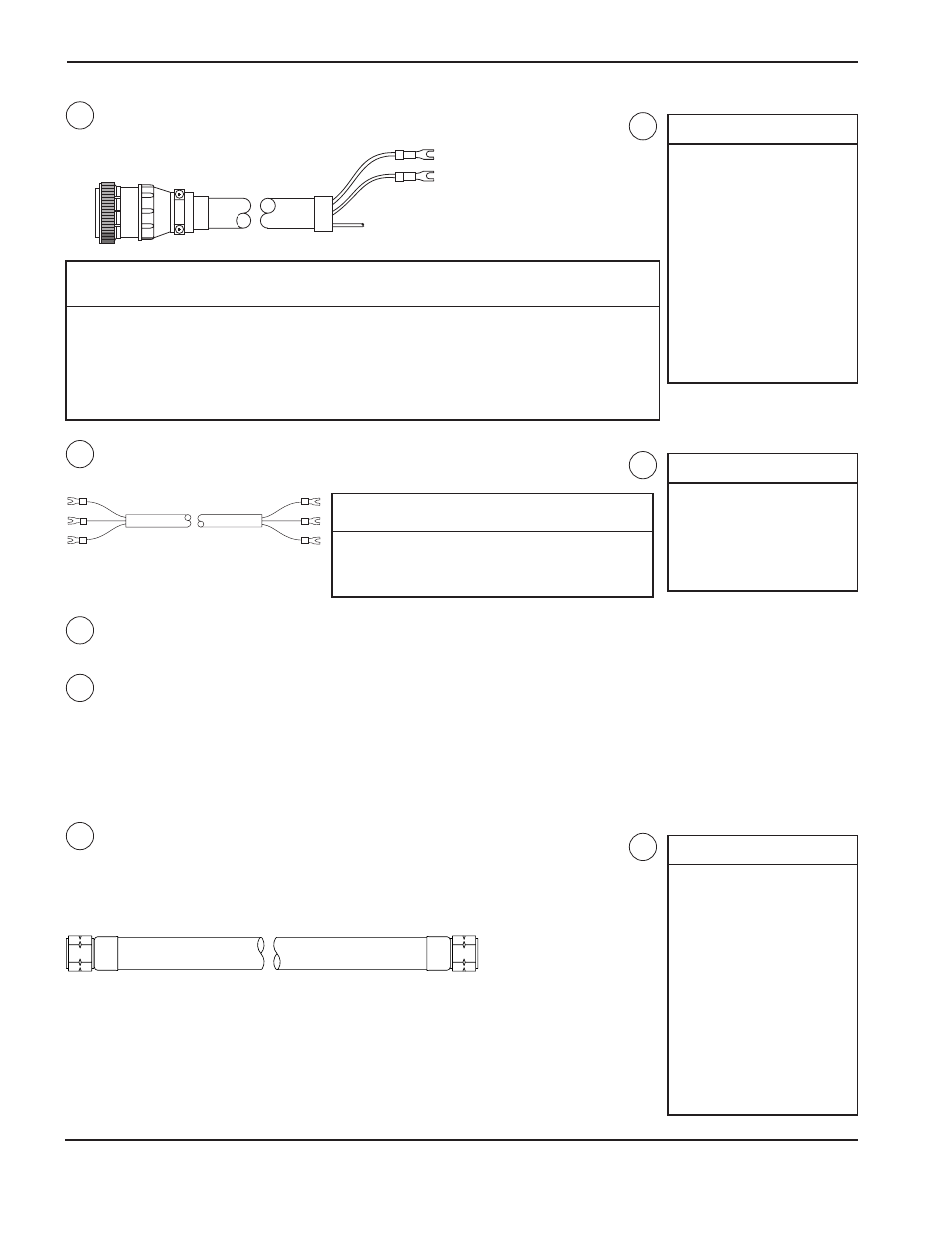

3-14 HySpeed HT2000LHF Betriebsanleitung
Timer/Zähler-Leitung –
Stromquelle an Timer/Zähler
An HT2000LHF
11x1 TB3 Farbe Signal
1 2 weiß Starts und Lichtbogenzeit (CON 1 geschlossen)
2 1 schwarz Starts und Lichtbogenzeit (CON 1 geschlossen)
3 3 Abschirmung Abschirmung
15 5 rot Fehler-Zähler (Absenkungsfehler)
16 4 schwarz Fehler-Zähler (Absenkungsfehler)
12 6 Abschirmung Abschirmung
Teile-Nr. Länge
023687 10 ft (3 m)
023692 25 ft (7,6 m)
023758 38 ft (12 m)
023693 50 ft (15 m)
123046 60 ft (18,3 m)
023694 75 ft (23 m)
123079 85 ft (25,9 m)
023695 100 ft (30 m)
023993 115 ft (35,1 m)
123189 120 ft (36,6 m)
023696 150 ft (46 m)
023954 200 ft (62 m)
11
11
Warte-Kabel-Anschlüsse – Stromquelle 1 zu Stromquelle 2
an HT2000LHF
Farbe TB3 Signal
schwarz 13 Warte-Signal
rot 14 Warten - gemeinsam
Abschirmung 15 Warten – Abschirmung
Teile-Nr. Länge
023340 15 ft (4,6 m)
023341 25 ft (7,6 m)
023342 50 ft (15 m)
023343 100 ft (30,5 m)
023344 150 ft (46 m)
12
12
Argon-Wasserstoff-Kabel – von der Stromquelle zum Argon-Wasserstoff-Verteiler
Siehe Abschnitt Anhang bezüglich Installation und des Betriebs des Argon-Wasserstoff-Verteilers.
Induktives Zündhöhensensor-Kabel – von der Stromquelle zur induktiven Zündhöhensensor-Konsole
Siehe Abschnitt Anhang bezüglich der induktiven Zündhöhensensor-Anschlüsse.
Gaskonsolen-Anschlüsse
Siehe Seite 3-9 bezüglich des Anschlusses der Gaskonsole an die Stromquelle.
13
14
Sekundärgasschlauch – von der Gaskonsole zur Stromquelle
Anmerkung: Zum Anziehen gegen den Uhrzeigersinn drehen.
Teile-Nr. Länge
024348 5 ft (1,5 m)
024313 10 ft (3 m)
024302 15 ft (4,6 m)
024349 20 ft (6,1 m)
024303 25 ft (7,6 m)
024350 30 ft (9,1 m)
024351 35 ft (10,7 m)
024352 40 ft (12,2 m)
024353 45 ft (13,7 m)
024304 50 ft (15 m)
024305 75 ft (23 m)
024306 100 ft (30,5 m)
024312 150 ft (46 m)
15
15
