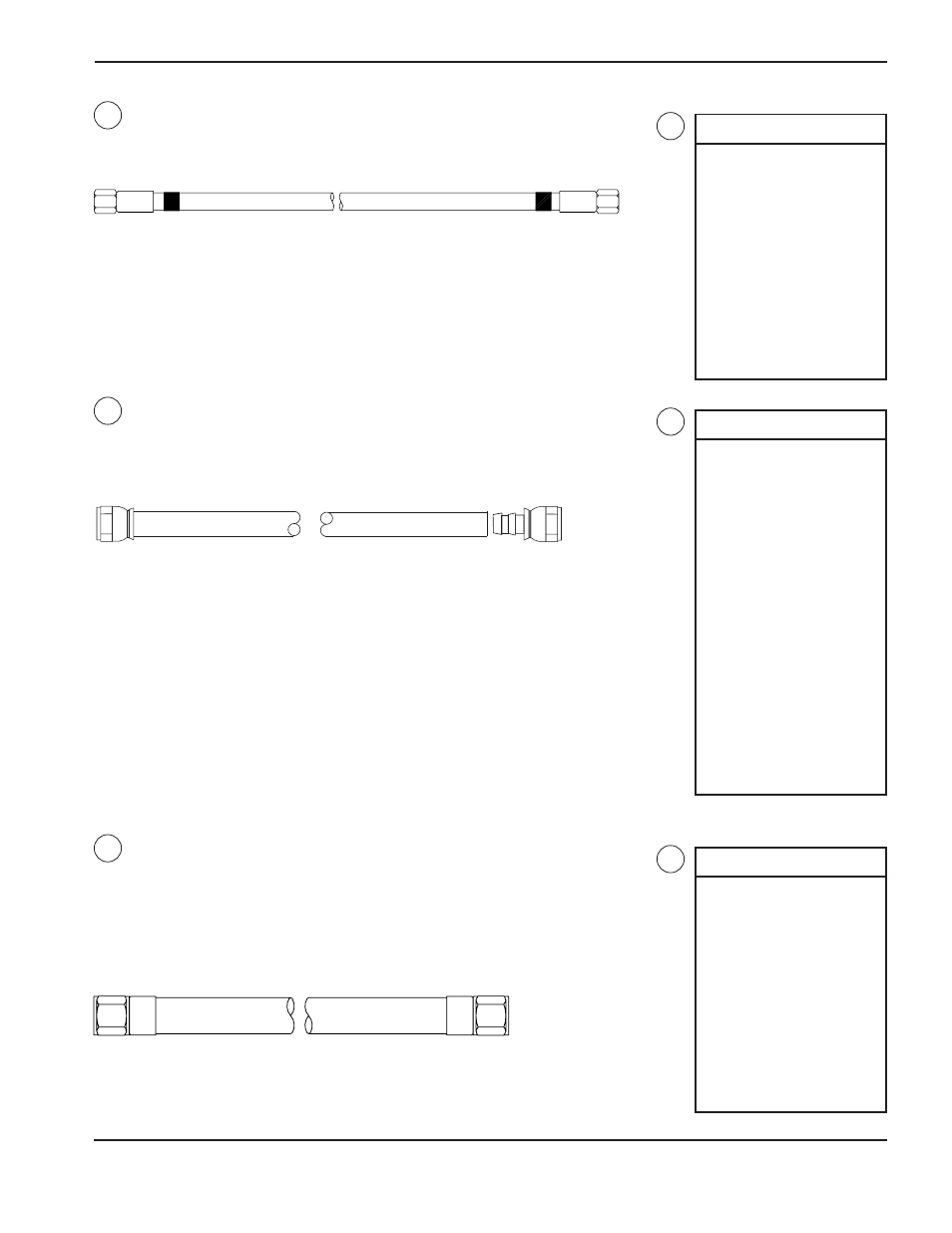

Sekundärgas-Abtastschlauch – von der Gaskonsole zur Stromquelle
Teile-Nr. Länge
024061 5 ft (1,5 m)
024063 10 ft (3 m)
024065 15 ft (4,6 m)
023067 20 ft (6,1 m)
024069 25 ft (7,6 m)
024071 30 ft (9,1 m)
024356 35 ft (10,7 m)
024092 40 ft (12,2 m)
024403 45 ft (13,7 m)
024096 50 ft (15 m)
024174 60 ft (18,3 m)
024468 75 ft (23 m)
024523 100 ft (30,5 m)
16
16
Sekundärgas-Versorgungsschlauch – Sekundärgas-Versorgung zur
Gaskonsole
Jegliche Gaszufuhr, die als Sekundärgas verwendet wird, ist an die
gleiche Stelle der Gaskonsole anzuschließen.
Teile-Nr. Länge
024043 4 ft (1,2 m)
024341 10 ft (3 m)
024200 15 ft (4,6 m)
024342 20 ft (6 m)
024133 25 ft (7,6 m)
024448 35 ft (10,7 m)
024407 45 ft (13,7 m)
024012 50 ft (15 m)
024472 60 ft (18,3 m)
024147 75 ft (23 m)
024486 85 ft (25,9 m)
024115 100 ft (30 m)
024452 110 ft (33,6 m)
024449 115 ft (35,1 m)
024515 120 ft (36,6 m)
024395 125 ft (38,1 m)
024119 150 ft (46 m)
024480 170 ft (51,9 m)
024184 180 ft (55 m)
024123 200 ft (61 m)
17
17
Sauerstoff-Versorgungsschlauch – Sauerstoff-Versorgung zur
Gaskonsole
Anmerkung: Beim Schneiden mit Sauerstoff als Plasmagas muß Stickstoff
ebenfalls an der Gaskonsole angeschlossen sein, um unter
Vorströmungs- und Betriebs-Durchfluß-Bedingungen
korrekte Sauerstoff/Stickstoff-Mischungen zu erzielen.
Teile-Nr. Länge
024204 15 ft (4,6 m)
024205 25 ft (7,6 m)
024155 50 ft (15 m)
024398 75 ft (22,9 m)
024487 85 ft (25,9 m)
024206 100 ft (30 m)
024481 110 ft (33,6 m)
024450 115 ft (35,1 m)
024516 120 ft (36,6 m)
024490 125 ft (38,1 m)
024159 150 ft (46 m)
024470 180 ft (54,9 m)
024333 200 ft (61 m)
