ANHANG A: ARGON-WASSERSTOFF SCHNEIDEN UND FUGENHOFELN
8/8/99
a-4
HySpeed HT2000LHF
Betriebsanleitung
4. Linksgewinde-Anschlußstück 015049 an den
Brenner-Plasmagas-Schlauch anschließen.
5. Eine Seite der Argon-Wasserstoff-Plasmagas-
Schlauchleitung an den Plasmagas-Brenner-
leitungsanschluß anbringen, er befindet sich an
der Vorderseite des Argon-Wasserstoff-
Verteilers. (Abb. a-4)
6. Die andere Seite der Argon-Wasserstoff-
Plasmagas-Schlauchleitung am Anschlußstück
015049 anbringen.

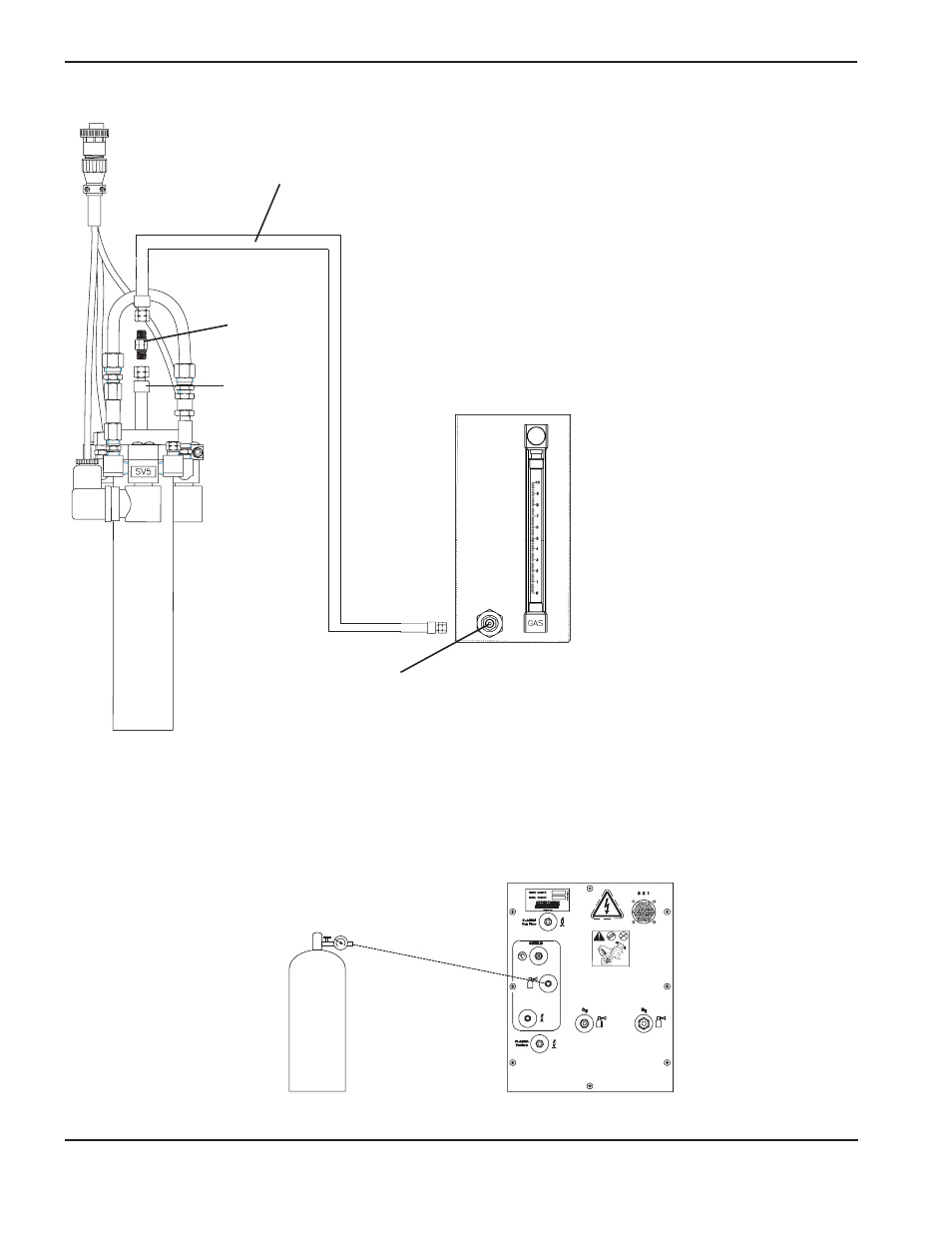

Abbildung a-4
Umstellung des HT2000LHF-Brenners auf das Schneiden mit Argon-Wasserstoff – 2 von 2
Stickstoffzufuhr zur Gaskonsole
• Stickstoffzufuhr am Sekundäranschluß an der Rückseite der Gaskonsole anschließen.(Abb. a-5).
Abbildung a-5
Stickstoffzufuhr zur Gaskonsole
Ni
trogen
2WRENCHES
Plasmagas-Brennerl
eitungs-Anschluß
Anschlußstück
015049
Brenner-
Plasmagas-
Schlauch
Argon-Wasserstoff
Plasmagas-Brennerleitung
Stickstoff
