INBETRIEBNAHME
7/12/99
3-16 HySpeed HT2000LHF Betriebsanleitung

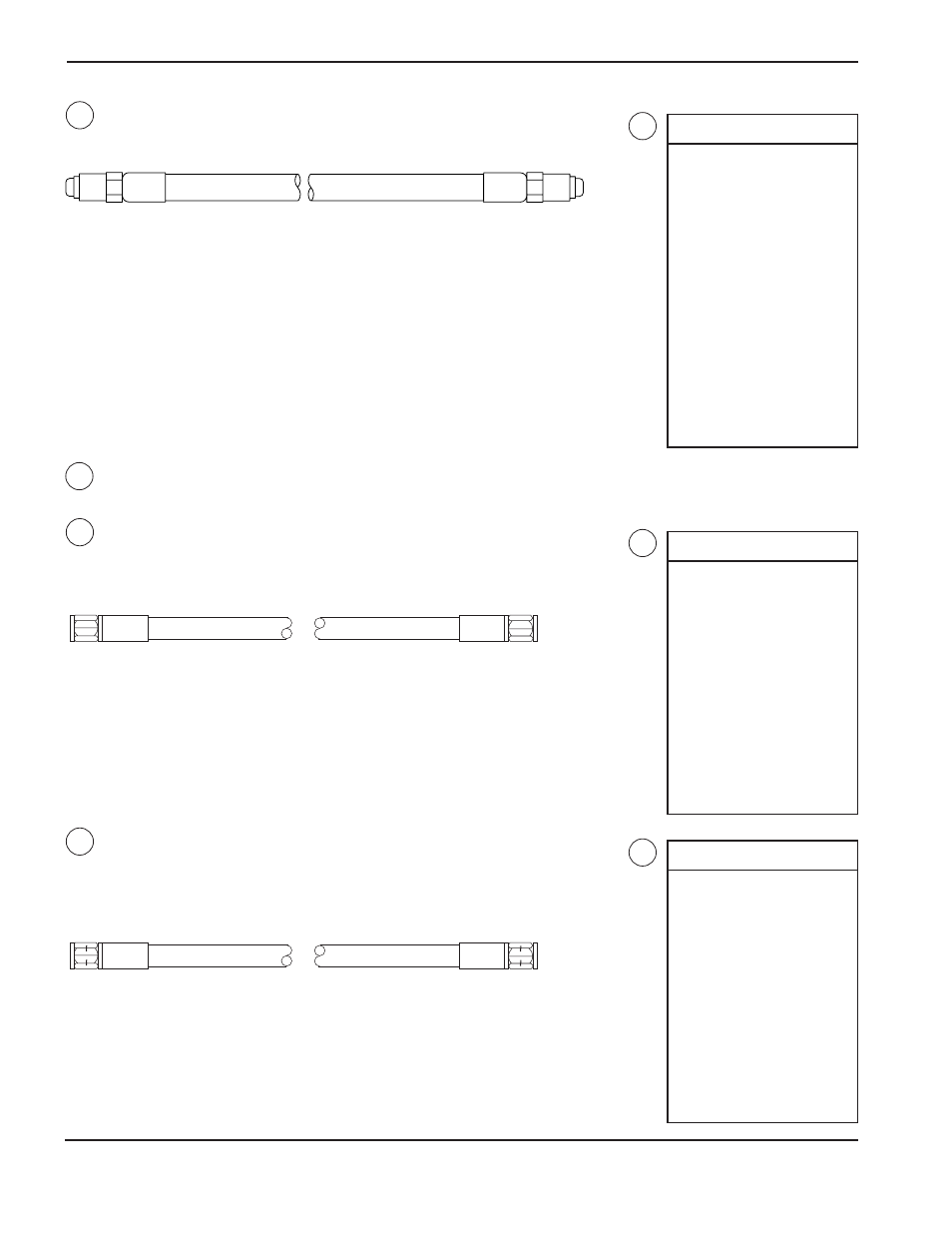

Stickstoff-Plasmagas-Versorgungsschlauch – Stickstoff-Versorgung
zur Gaskonsole
Teile-Nr. Länge
024505 6 ft (1,8 m)
024210 10 ft (3 m)
024203 15 ft (4,6 m)
024232 20 ft (6 m)
024134 25 ft (7,6 m)
024211 35 ft (10,6 m)
024112 50 ft (15 m)
024148 75 ft (23 m)
024488 85 ft (25,9 m)
024116 100 ft (30 m)
024482 110 ft (33,6 m)
024451 115 ft (35,1 m)
024517 120 ft (36,6 m)
024491 125 ft (38,1 m)
024120 150 ft (46 m)
024185 180 ft (55 m)
024124 200 ft (61 m)
19
19
19
Plasma-Vorströmungs-Gasschlauch – von der Gaskonsole zum
Ventilgruppe
Siehe Ventilgruppe-Anschlüsse auf Seite 3-18.
Teile-Nr. Länge
024371 5 ft (1,52 m)
024026 10 ft (3 m)
024027 15 ft (4,6 m)
024017 20 ft (6,1 m)
024028 25 ft (7,6 m)
024029 30 ft (9,1 m)
024030 35 ft (10,7 m)
024031 40 ft (12,2 m)
024207 45 ft (13,7 m)
024340 50 ft (15 m)
024419 56 ft (17,1 m)
024127 60 ft (18,3 m)
024343 75 ft (23 m)
024344 100 ft (30,5 m)
20
20
Plasma-Betriebs-Durchfluß-Gasschlauch – von der Gaskonsole zum
Ventilgruppe
Siehe Ventilgruppe-Anschlüsse auf Seite 3-18.
Teile-Nr. Länge
024316 5 ft (1,5 m)
024307 10 ft (3 m)
024320 15 ft (4,6 m)
024308 20 ft (6 m)
024321 25 ft (7,6 m)
024309 30 ft (9,1 m)
024322 35 ft (10,6 m)
024310 40 ft (12,4 m)
024323 45 ft (13,8 m)
024311 50 ft (15 m)
024420 56 ft (17,1 m)
024367 60 ft (18,3 m)
024357 75 ft (23 m
024358 100 ft (30 m)
21
21
Luft-Plasmagas-Versorgungsschlauch (vom Kunden beigestellt) – Luft-Versorgung zur Gaskonsole
Anmerkung: Gegen den Uhrzeigersinn festziehen (Linksgewinde)
