ERSATZTEILELISTE
7
6-8 HySpeed HT2000LHF Betriebsanleitung
HT2000LHF-Stromquelle: Außenseite der Rückwand

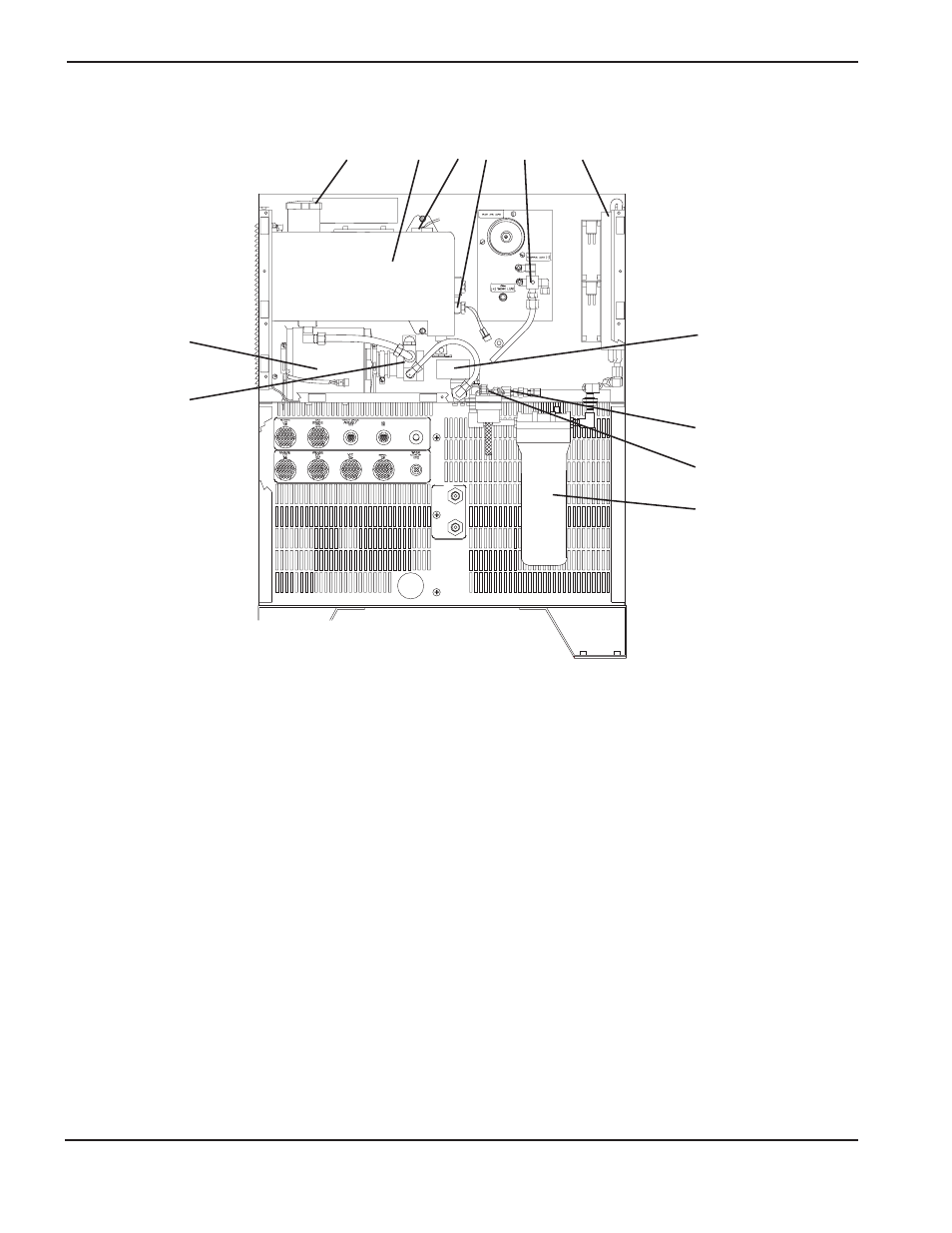

Abbildung 6-8 HT2000LHF-Stromquelle – Außenseite der Rückwand
Position Teilenummer Beschreibung bestimmt für Menge
029313 Reservoir SA, HT2000 1
1 002304 Coolant Res. 1
3 022036 Gauge: Liquid Level 1
4 129618 Switch, Level SA, 1/2 NPT LS1 1
5 029323 Switch, Temp SA, 162 Deg F TS2 1
6 029361 Flowswitch, 0.5GPM FS1 1
7 006053 Valve, Check 1/3 PSI, 1/4 NPTM 1
8 027005 Filter Element 1
9 027139 Filter Housing, 10" X 3/8 NPT 1
10 029324 Heat Exchanger SA, MAX200 1
027978 Heat Exchanger, Water/Air M5,M6 1
11 129383 Valve SA:HT2000 Power Supply 1
006046 Valve, Sol 240V 3/8 NPT NC V1 1
129252 Water Pump SA 1
12 128385 Kit: Motor, 1/3 HP Carbon 230/50-60 M1 1
13 128384 Kit: Pump, 70 GPH Positive Displace 1
031122* Coupler:Pro Pump-Motor 1
129285 HF-I/O PNL SA:HT2000-LHF 1
14 004314 Block:200 Cathode 1
* Position wird nicht in Abbildung 6-8 gezeigt. Das Teil ist auf Seite 5-2 abgebildet.
1 3 4 5
6 (Position 6 auf dieser
Ansicht nicht erkennbar)
7
8, 9
10
11
12
13
14
