INBETRIEBNAHME
7
3-6
HySpeed HT2000LHF
Betriebsanleitung
Netzversorgungsanschluß (fortz.)
1. Netzversorgungskabel durch die Zugentlastung, die sich in der unteren linken Rückseite der Stromquelle
befindet, führen. Netzversorgungskabel an TB1 an die rückwärtige mittlere Schalttafel der rechten Seite
anschließen.
2. Netzversorgungskabel an die Anschlußklemmen L1, L2 und L3 von TB1 anschließen. Siehe Abb. 3-3.
3. Schutzleiterader wie gezeigt anschließen.

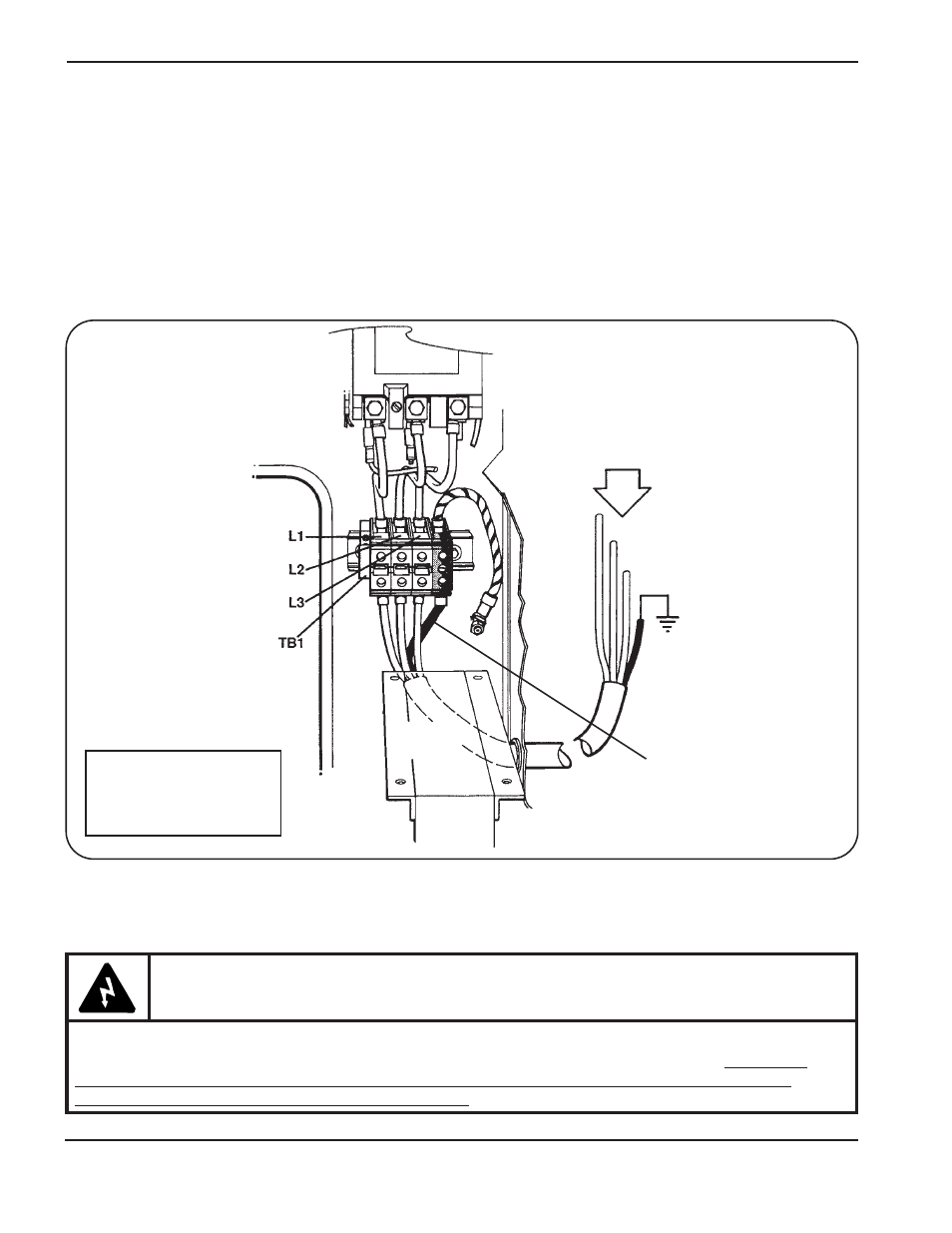

Abbildung 3-1
Netzkabelanschlüsse
Schutzleiter
Zum Anschluß des
Netzkabels an die 400 V
CE-Stromquellen siehe
Abschnitt Anhang.
PRIMÄRES 3-PHASEN-
WECHSELSTROM-
NETZVERSORGUNGSKABEL
WARNUNG
Am Schaltschütz ist Netzspannung vorhanden, wenn sich der Hauptschalter in EIN-Stellung befindet,
selbst wenn der ON (EIN) (I)-Druckknopf der HT2000-Stromquelle nicht gedrückt wurde. Als übliche
Sicherheitspraktik ist IMMER nachzuprüfen, ob der Hauptschalter vor Installation, Trennung oder
Wartung in diesem Bereich in OFF (AUS)-Stellung ist.
