WARTUNG
9/18/98
HySpeed HT2000LHF
Betriebsanleitung
5-5
6. Spannung an der Stromverteilerkarte PCB1 messen. Eine Detailzeichnung der PCB1 befindet sich in Abb. 5-3.
Sicherungen F1-F4 auf der Karte aufsuchen. Die Messungen zwischen jeder der Sicherungen und der
Gehäuseerdung sollten folgendes ergeben:
F1:
24 VAC
F2:
120 VAC
F3:
240 VAC
F4:
120 VAC
Sind sie spannungsfrei oder an einem oder mehreren der Punkte unrichtig, Netzversorgung abschalten und
Störung an den Sicherungen und zugehörigen Sockelstiften, Anschlüssen und Verdrahtungen von PCB2 zwischen
dem Stromverteilerkartenanschluß REC1 und dem Sekundär-Transformator T1 beseitigen. Siehe Abschnitt 6
bezüglich der Lage von T1.
Haupt-Strom-Schalter CB1 und die dazugehörige Verdrahtung und Anschlüsse zwischen T1 und den Punkten
L1 und L2 ebenfalls überprüfen.
Falls erforderlich, schadhafte Komponente(n) reparieren und/oder ersetzen.

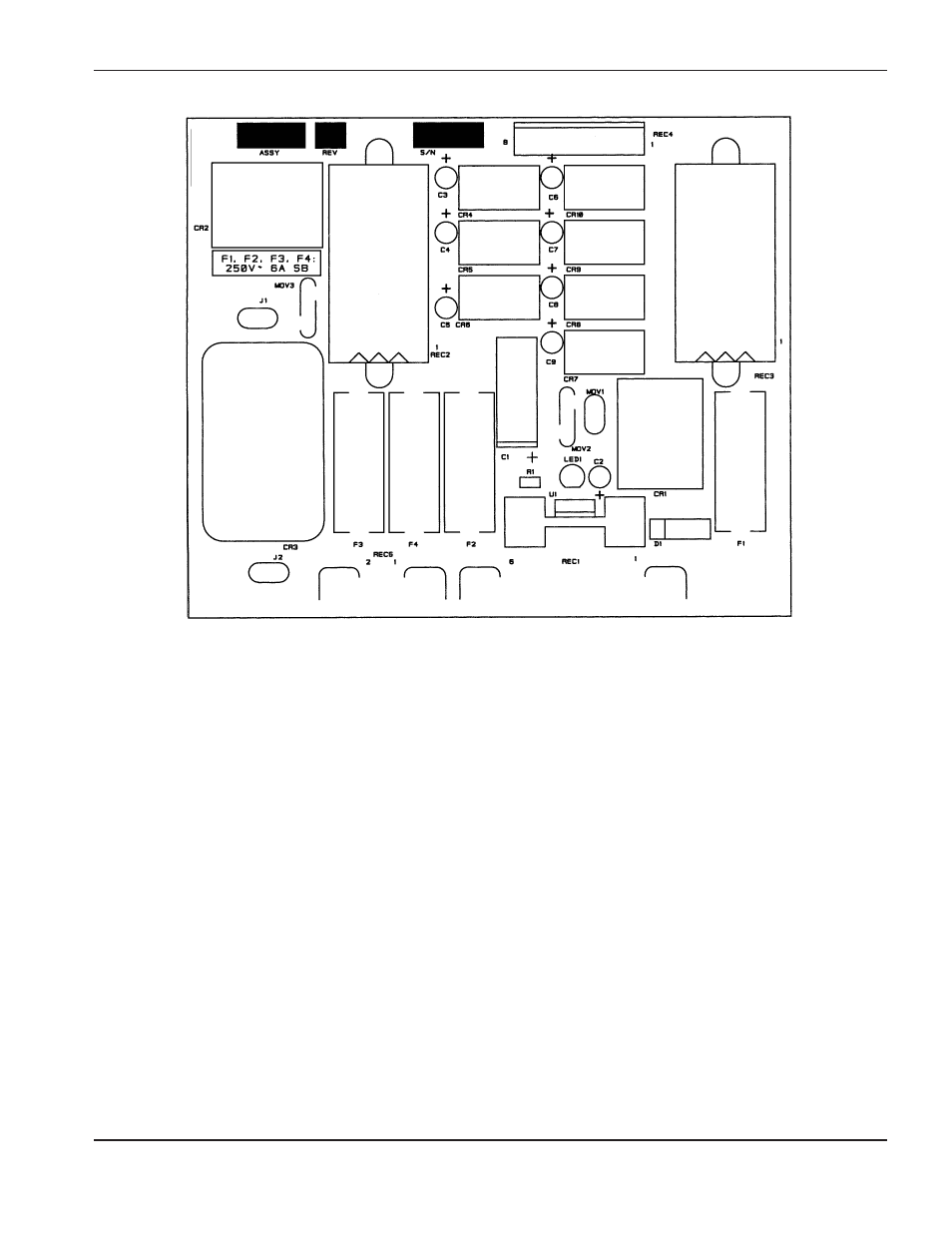

Abbildung 5-3
Stromverteilerkarte PCB1
F2
F4
F3
F1
