ERSATZTEILELISTE
7
HySpeed HT2000LHF Betriebsanleitung 6-9
HT2000LHF Gaskonsole

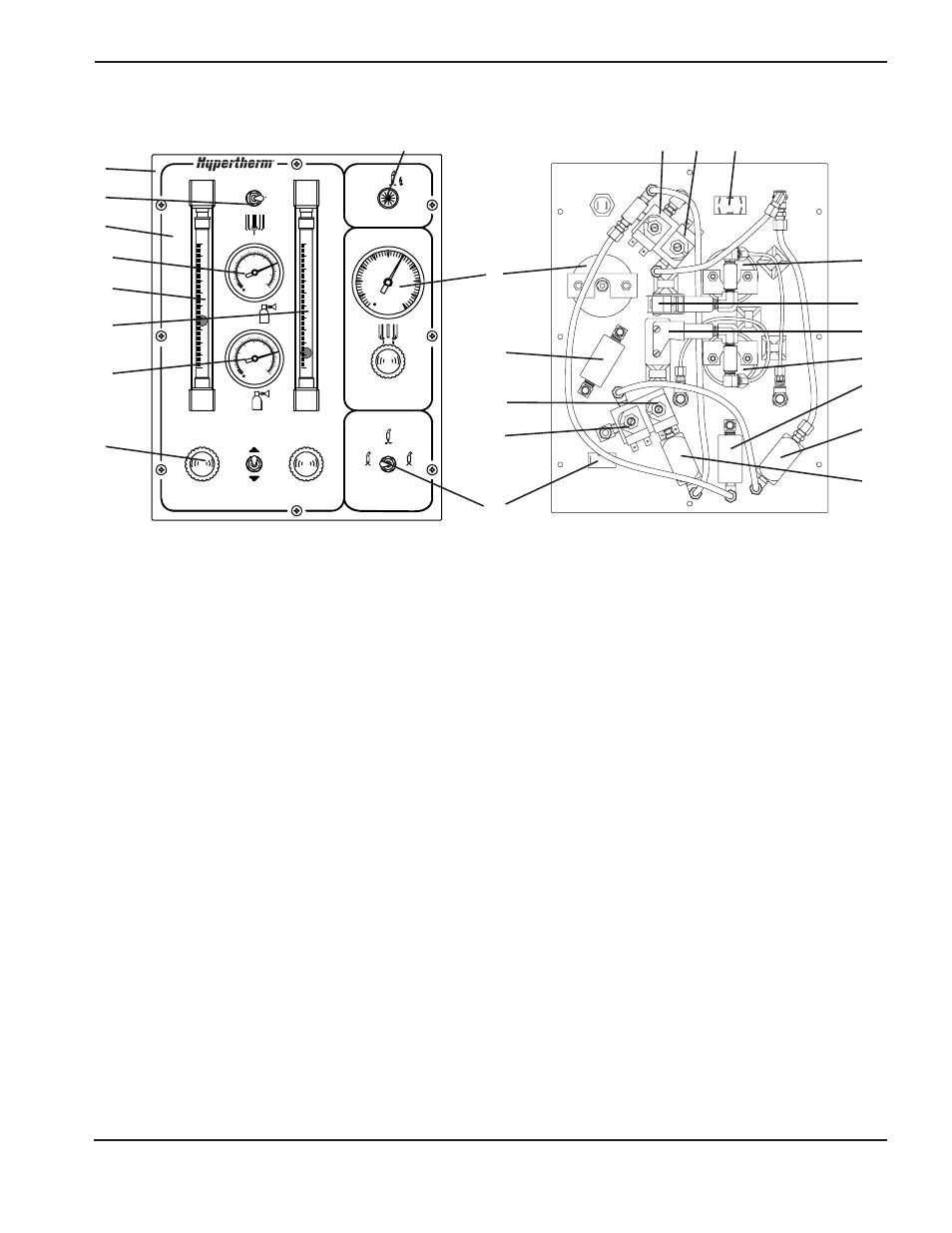

Abbildung 6-9 HT2000LHF Gaskonsole
Position Teilenummer Beschreibung bestimmt für Menge
073239 HT2000LHF Gas Console
1 001335 Encl: 2000 Gas Csl 1
2 001649 Pnl: HT2000LHF Gas Csl 1
3 004117 Cap: Ndl Valve 4
4 005181 Tgl Sw: DPDT Maint ON/NONE/ON S1 1
5 005089 Lens:White for 005088 1
6 005243 Switch, Pressure 80 PSI PS1 1
7 005243 Switch, Pressure 80 PSI PS2 1
8 005149 Bulb, 120VAC T2 LT1 1
9 005151 Lamp Holder 1
10 005180 Tgl Sw: SP3T, Maint ON/OFF/ON S2 1
11 006109 Solenoid Valve:150# Manf 120V 2-Way NC SV1A 1
12 006109 Solenoid Valve:150# Manf 120V 2-Way NC SV1B 1
13 006109 Solenoid Valve:150# Manf 120V 2-Way NC SV2 1
14 006109 Solenoid Valve:150# Manf 120V 2-Way NC SV3 1
15 006064 Valve, Ndl 1/8 FPT .125 Orf MV1 1
16 006064 Valve, Ndl 1/8 FPT .125 Orf MV2 1
17 006064 Valve, Ndl 1/8 FPT .125 Orf MV3 1
18 006064 Valve, Ndl 1/8 FPT .125 Orf MV4 1
19 011053 Flowmeter: 7.8 GPM/44 CFH FM1 1
011058 Fltube w/Float /BP-8 Flt:0-10 SC Cal 2%
011008 Shield: Plastic, for 011053 or 011056
011081 Flowmeter Float Stop
20 011053 Flowmeter: 7.8 GPM/44CFH FM2 1
011058 Fltube w/Float /BP-8 Flt:0-10 SC Cal 2%
011008 Shield: Plastic, for 011053 or 011056
011081 Flowmeter Float Stop
21 022008 Gauge, Press 100#/Bar 2.5" Dia. PG3 1
22 022020 Gauge, Press 160#/Bar 2" Dia. PG1 1
23 022020 Gauge, Press 160#/Bar 2" Dia. PG2 1
015299* Filter:.10 Micron 1/8FPT Brass Inline FL1, FL2 2
004718** Manifold, valve 2
* Befindet sich hinter den O
2
- und N
2
-Einlaßanschlüssen
2
** Befindet sich hiter den Magnetventilen
PLASMA
N 2 /Air O 2
SHIELD
N 2 /Air
psi
psi
psi
DC
N 2 /Air
O
2
O 2 PLASMA
Cut Flow PreFlow PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
HySpeed ® HT2000LHF ®
1
2
3
4 5, 8, 9
6
7
10
11 12
13
14
15
16
17
18
19
20
21
22
23
4
22
23
