Hauptschalter auf EIN stellen
ON (EIN)-Schalter (PB1) drück-
en und festhalten
ON (Ein)-Knopf (PB1) drücken
und gedrückt halten
ON (EIN-) Knopf (PB1) loslassen
Anlagen-Startsequenz ist
abgeschlossen.
12 VDC an folgende Verriegelungen:
1. TSW1, TSW2 (Chopper-Temperaturschalter)
2. TS1 (Stromquellen-Transformator-Temperaturschalter)
3. LS1 (Stromquellen-Kühlmittelstandsschalter)
4. PS3 (Stromquellen-Sekundär-Druckschalter)
5. PS1, PS2 (Gaskonsolen-Plasmadruckschalter)
6. TS2 (Stromquellen-Kühlmittel-Temperaturschalter)
7. FS1 (Stromquellen-Kühlmittel-Durchflußschalter – Anmerkung:
Diese Verriegelung wird nicht eher zufriedengestellt, bis die M1
Kühlmittelpumpe aktiviert ist.)
CR1 (24 V/120 V Relais) auf Stromverteilerkarte
(PCB1) schließt.
24 VAC an:
LT1 (Stromquellen-Ein-Licht)
PCB2 (Stromquellen-mP-Steuerkarte 24 VAC
Verriegelung)
120 VAC an:
CH1, CH2 (Stromquellen-Chopper)
PCB3 (Stromquellen-Analogkarte)
PCB4 (Stromquellen-Relaiskarte)
PCB9 (Stromquellen-Brennerhöhen-
Steuerungskarte)
CR2 (120 V-Relais) auf
der Stromverteilerkarte
(PCB1) schließt.
120 VAC an:
M2, M3, M4
(Stromquellen-Lüfter)
M5-M8 (Stromquellen-
Wärmeaustausch-Lüfter)
PCB2 (Stromquellen-µP-
Steuerkarte)
CR3 (240 V-Relais) auf der
Stromverteilerkarte (PCB1) schließt.
240 VAC an:
M1 (Stromquellen-Kühlmittelpumpe)
Alle STATUS-LEDs auf
PCB5 (Verriegelungs-
Anzeigekarte) sind
erloschen.
Verriegelungsproblem
beseitigen
Verriegelungsproblem
beseitigen
Sind die
ersten 5 oben
aufgelisteten Verriegelungen
zufriedengestellt
?
Alle oben
aufgelisteten
Verriegelungen
zufriedengestellt
?
Nein
Nein
Ja Ja
WARTUNG
4/29/98
HySpeed HT2000LHF Betriebsanleitung 5-3

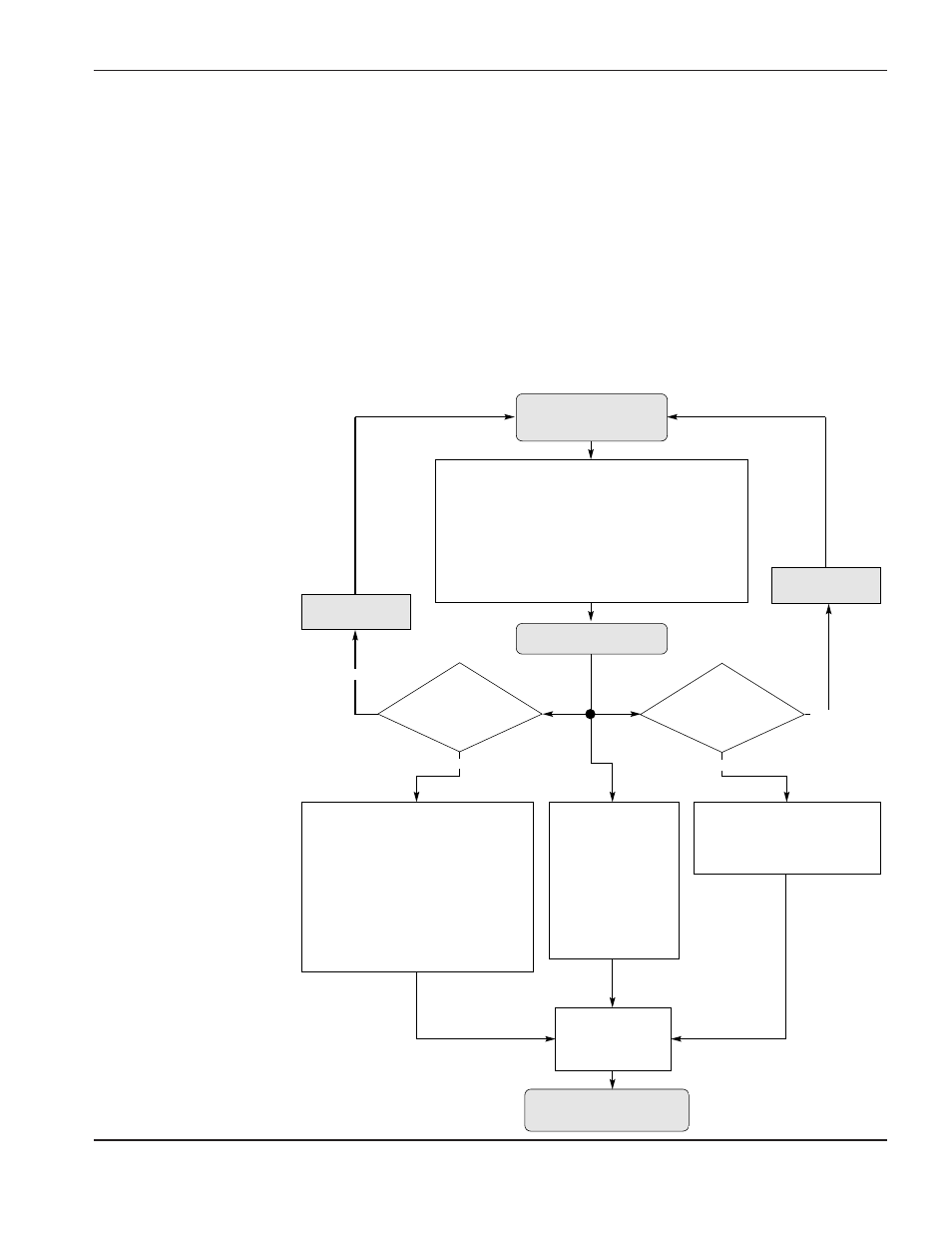

Startsequenz
Schattierte Kästen stellen die
vom Bediener vorgenommene
Tätigkeit dar.
Gaskonsole
Überprüfung
Die Gaskonsole ist routinemäßig zu überprüfen.
• Sie ist äußerlich auf Beschädigungen zu prüfen. Sie ist auf beschädigte Glasröhren in den
Durchflußmessern zu untersuchen und die Druckmesser auf Schäden zu prüfen.
• Alle Verbindungskabel, Schläuche und Leitungen auf Abnutzung und Schäden untersuchen. Es ist darauf
zu achten, daß alle Verbindungen fest sind und daß keine Undichtigkeiten vorhanden sind. Anschlußstücke
nicht zu fest anziehen.
Reinigung
• Durchflußmesser und Druckmesser frei von Schmutz, Staub und Fremdkörpern halten.
