Hypertherm HT2000LHF - Handbuch (Seite 35)

Abschalt-Ventil-Kabel – von der Stromquelle zum Ventilgruppe-Kabel
Siehe Ventilgruppe-Anschlüsse auf Seite 3-18.
Gaskonsolen-Leitung – Stromquelle an Gaskonsole
INBETRIEBNAHME
6
3-10 HySpeed HT2000LHF Betriebsanleitung
Teile-Nr. Länge
023755 4 ft (1,2 m)
023920 8 ft (2,4 m)
023508 10 ft (3 m)
023403 15 ft (4,6 m)
023404 25 ft (7,6 m)
023968 30 ft (9,2 m)
023986 35 ft (10,7 m)
023405 50 ft (15 m)

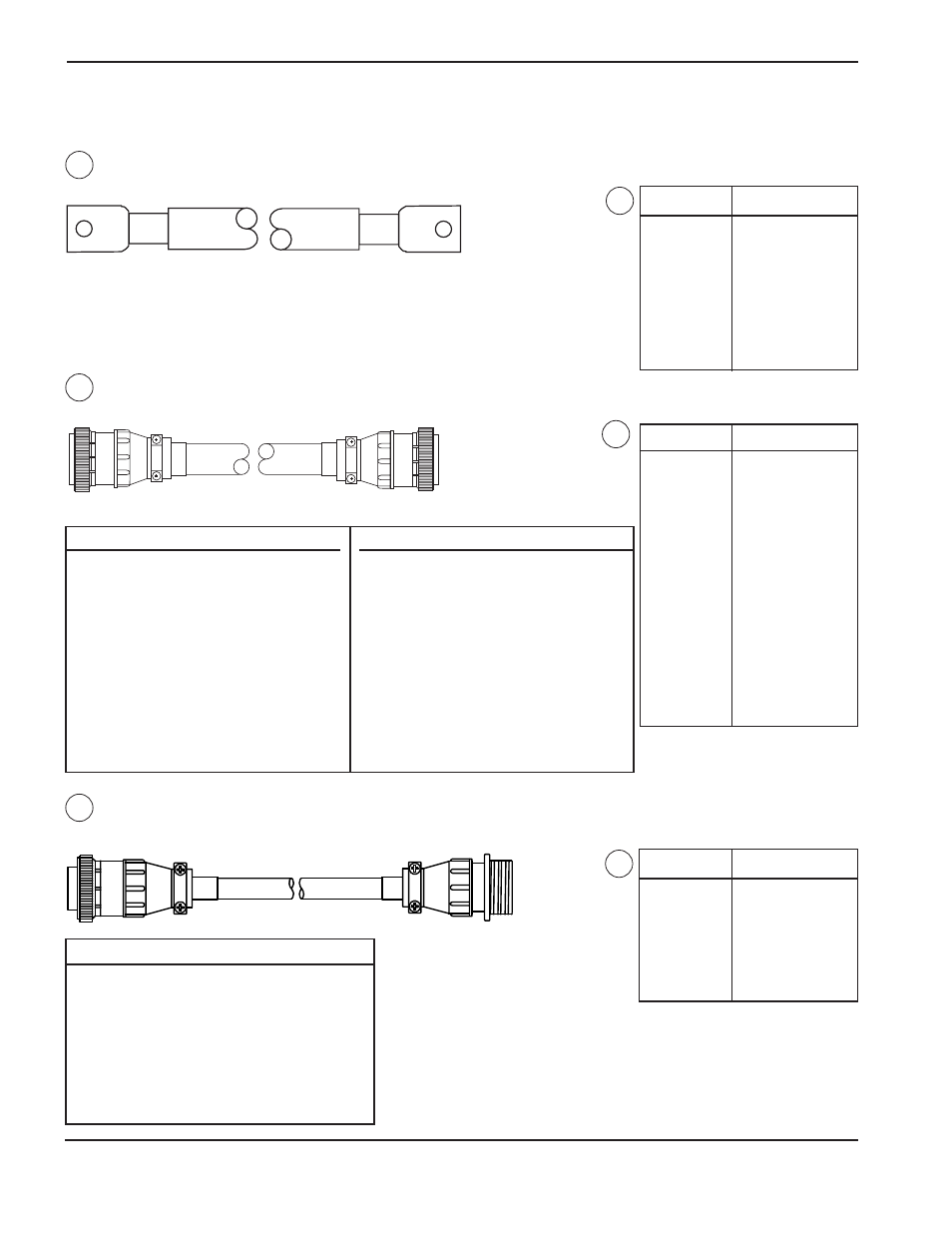

Anschlüsse der Stromquelle
Positivleitung – Stromquelle an Arbeitstisch 1
2
3
3
1
1x2 3x1 Farbe Signal
2 2 schwarz LT1/Gleichstrom EIN
3 3 grün LT1/Gleichstrom EIN
7 7 Abschirmung
8 8 schwarz SV1B/O2/N2
9 9 blau SV1B/O2/N2
4 4 Abschirmung
16 16 schwarz SV2/O2/N2
17 17 gelb SV2/O2/N2
10 10 Abschirmung
27 27 rot SV1A/O2/N2
28 28 braun SV1A/O2/N2
22 22 Abschirmung
11 11 schwarz SV3/Vordurchfluß-Klappe
12 12 braun SV3/Vordurchfluß-Klappe
18 18 Abschirmung
1x2 3x1 Farbe Signal
19 19 schwarz S1/N2/O2
20 20 orange S1/N2/O2
13 13 Abschirmung
14 14 rot S2/Test/Vordurchfluß
15 15 weiß S2/Test/gemeinsam
21 21 Abschirmung
35 35 rot S2/Test/Betrieb
36 36 grün S2/Test/gemeinsam
31 31 Abschirmung
32 32 rot PS1 und PS2
33 33 blau PS1 und PS2
37 37 Abschirmung
Teile-Nr. Länge
023989 10 ft (3 m)
023549 15 ft (4,6 m)
023605 25 ft (7,5 m)
023757 38 ft (11,5 m)
023606 50 ft (15 m)
123044 60 ft (18,3 m)
023607 75 ft (23 m)
123077 85 ft (25,9 m)
023608 100 ft (30,5 m)
023963 115 ft (35,1 m)
123147 120 ft (36,6 m)
023743 125 ft (38,1 m)
023609 150 ft (46 m)
023953 200 ft (62 m)
Teile-Nr. Länge
123283 15 ft (4,6 m)
123284 20 ft (6 m)
123285 25 ft (7,5 m)
123286 30 ft (9,2 m)
123288 40 ft (12,2 m)
123289 50 ft (15 m)
1x3 4x1 Farbe Signal
1 1 rot SV4A Betriebsdurchfluß
2 2 weiß SV4A Betriebsdurchfluß
3 3 grün Abschirmung
5 5 orange SV4B Vorströmung
6 6 weiß SV4B Vorströmung
4 4 weiß Abschirmung
7 7 schwarz SV5 Plasma AUS
8 8 weiß SV5 Plasma AUS
9 9 gelb Abschirmung
2
1X2 3X1
1X3 4X1
