Luft-Zufuhr-Schlauch induktiver Zündhöhensensor – Luftzufuhr zum Modul des induktiven
Zündhöhensensors
Vom Kunden ist auf 1,4 bar geregelte Werkstattluft und ein Luftschlauch mit 6 mm Innendurchmeser
zwischen Regler und der induktiven Zündhöhensteuerungs-Konsole beizustellen.
ANHANG C: ANSCHLÜSSE DES INDUKTIVEN ZÜNDHÖHENSENSORS
7/12/99
HySpeed HT2000LHF
Betriebsanleitung
c-3

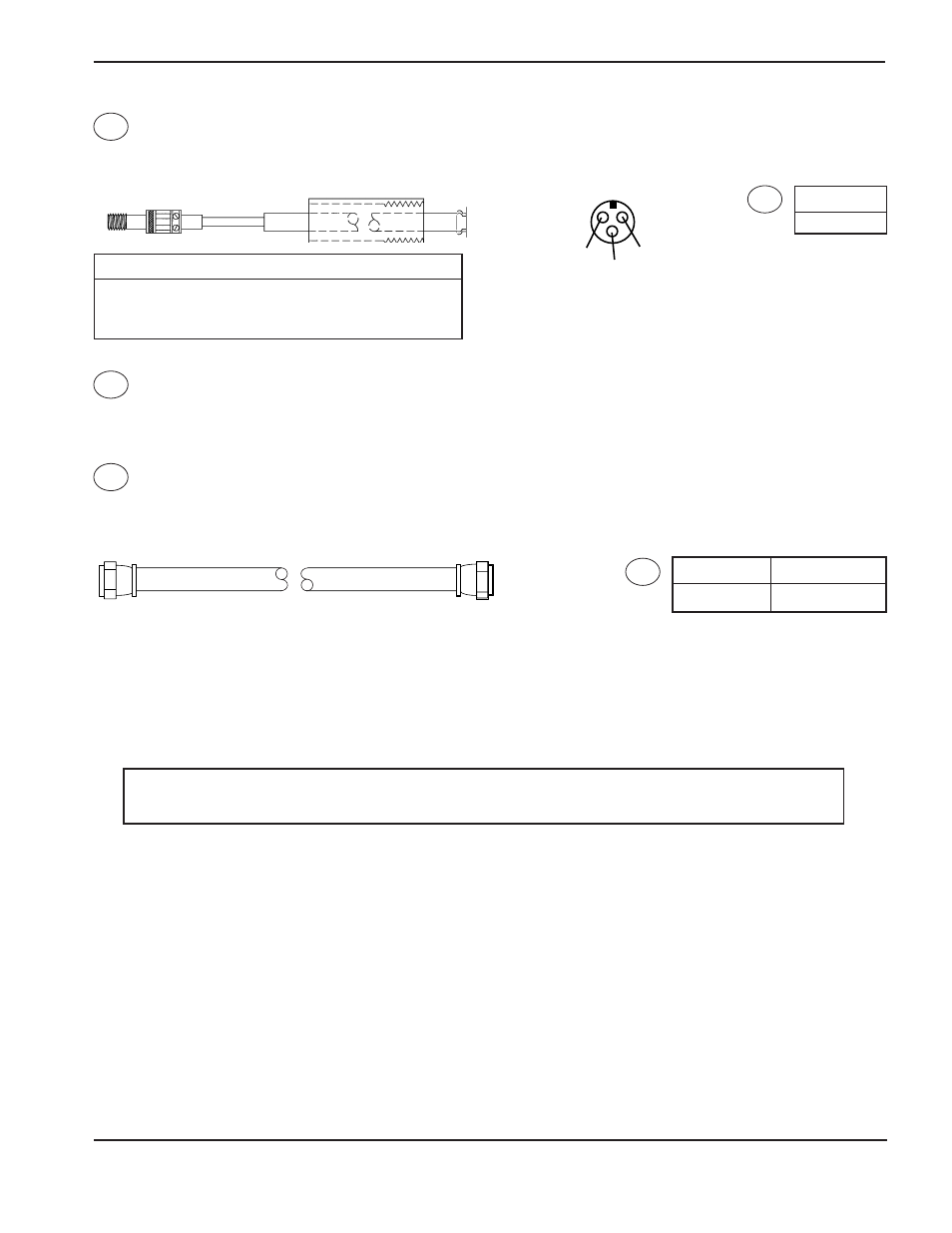

IHS-Induktionsfühler
Die beiden induktiven Fühler werden als Bestandteil der induktiven Zündhöhensensor-Brenner-Montage-
Baugruppe mitgeliefert – siehe Seite c-4.
Stift
Farbe
Funktion
A
braun
Strom (+15 VDC)
B
blau
Gemeinsam
C
schwarz
Signal
Teile-Nr.
005074
14B
14C
14B
rückwärtige Ansicht
Luftschlauch-Paket – Modul des induktiven Zündhöhensensors zum Luftzylinder des induktiven
Sensors
Der 12 m-Luftschlauch ist Bestandteil des Schlauch-Paketes für den induktiven Zündhöhensensor – siehe
Seite c-4.
14D
14D
Teile-Nr.
Länge
024144
40 ft (12 m)
Endschalter „Brenner oben” und Kabel – Endschalter „Brenner oben” zum Modul des induktiven
Zündhöhensensors
Anmerkung:
Vom Kunden ist der Endschalter „Brenner oben” als Sonderausstattung beizustellen. Schalter-
Spezifikationen: +12 VDC bei 1,2 mA. Vergoldete Kontakte sind zu bevorzugen. Es ist ein normaler-
weise geschlossener Schalter (öffner) zu wählen, der öffnet, wenn der Hebel nach oben steht (wenn
der Brenner vollkommen oben ist). Der Endschalter „Brenner oben” ist hinter dem Brennerheber zu
montieren, gemäß Abbildung c-1.
Vorsicht:
Es sind die nachfolgenden Kabel-Montagerichtlinien zu beachten, um Probleme mit
elektromagnetischen Störungen mit dem Brenner-Schlauchpaket zu vermeiden.
1. Es ist ein abgeschirmtes, verdrilltes Kabelpaar, 0,3 mm
2
zu verwenden.
2. Den Endschalter „Brenner oben” mit dem gemeinsamen Kabel (schwarz) und dem Signal-Kabel (klar) am
Endschalter „Brenner oben” verbinden. Die nicht isolierte Ader (Schild) trennen. Das abgetrennte Ende mit
Isolierband umwickeln.
3. Am Reglermodul des induktiven Zündhöhensensors die beiden Verriegelungen lösen und die vordere Abdeckung
öffnen.
4. Die Leitung durch die Zugentlastung führen und die Kabeladern mit 1TB verbinden.
5. Die nicht isolierte Ader (Abschirmung) mit 1TB-10 (Nr. S) verbinden. Dies verbindet die Abschirmung mit dem
HT2000LHF-Rahmen. Die Abschirmung darf das Modulgehäuse des induktiven Zündhöhensensors nicht
berühren.
6. Das gemeinsame Kabel (schwarz) mit 1TB-11 (Nr. 4) verbinden.
7. Das Signal-Kabel (klar) mit 1TB-12 (Nr. 67) verbinden.
Anmerkung:
Sollte das Endschalter-„Brenner oben”-Signal von der Schnittstelle einer Schneidmaschine kommen,
muß die Abschirmung elektrisch von anderen Abschirmung in anderen Leitungen isoliert werden. Bei
der Verwendung eines separaten Kabels werden Erdungs-Schleifen-Probleme vermieden.
