HySpeed HT2000LHF Betriebsanleitung 4-1
7/12/99
Regler und Anzeigen an der Vorderseite
STATUS-Anzeigen vor dem Anfahren
Sobald der Strom vom Hauptschalter her eingeschaltet ist, vor dem Drücken des POWER ON (I) (Strom ein)-
Knopfes, ist die KÜHLMITTEL-DURCHFLUSS-(COOLANT FLOW)-LED immer beleuchtet. Sobald der POWER ON
(I) (Strom ein)-Knopf gedrückt wird, erlischt diese LED, wenn sich die Anlage in ordnungsgemäßem Arbeitszustand
befindet.
Es können ebenso weitere Fehlerbedingungen angezeigt werden, sobald der Netzstrom eingeschaltet worden ist.
Es ist sicherzustellen, daß der Knopf POWER ON (I) (Strom ein) an der Stromquelle heruntergedrückt gehalten
wird (in einigen Fällen bis zu 1 Minute), damit alle Statusanzeigen erlöschen. Bleiben jegliche LEDs erleuchtet, ist
die Anlage abzuschalten und das Problem zu korrigieren. Siehe
Status-LED-Fehlerbeseitigung in Abschnitt 5.
Stromquelle HT2000LHF
EIN (I)
Druckknopf/Anzeige-
Tasterr Aktiviert die
Stromquelle und deren
Regelkreise. Die
Anzeige leuchtet, wenn
der Einschaltprozeß
abgeschlossen ist.
KÜHLMITTELSTAND-(COOLANT
LEVEL)-LED
Wenn sie leuchtet, zeigt dies an, daß der
Kühlmittelstand nicht ausreichend ist. COOLANT TEMP (Kühlmittel-Temperatur)-
LED
Wenn diese leuchtet, zeigt dies an, daß die
Brennerkühlmittel-Temperatur “zu hoch” war. PLASMAGAS
(PLASMA GAS)-LED
Wenn sie leuchtet, zeigt
dies an, daß der
Plasmagasdruck nicht
ausreichend ist.
SEKUNDÄRGAS/BRENNERKAPPEN-(SHIELD GAS/CAP)-LED
Wenn sie leuchtet, zeigt dies an, daß entweder der Sekundärgasdruck nicht ausreichend
ist oder daß die Brennerkappe nicht richtig auf dem Brenner installiert ist.
KÜHLMITTEL-DURCHFLUSS-(COOLANT
FLOW)-LED
Wenn sie leuchtet, zeigt dies an, daß der
Kühlmittel-Durchfluß vom Brenner her nicht
ausreichend ist.
AUS (0)
Druckknopf-Taster
Schaltet die Stromquelle
ab. DC EIN
Anzeige Sie leuchtet, wenn
der Hauptschütz schließt,
und zeigt damit an, daß
Gleichstrom zum Brenner
fließt. INTERLOCK
(VERRIEGELUNGS)-
LED
Reserve. Diese LED
bleibt immer erloschen. TRANSFORMATOR-
(TRANSFORMER)-LED
Wenn sie leuchtet, zeigt dies
an, daß entweder der
Haupttransformator der
Stromquelle oder einer der
Chopper oberhalb des
korrekten Temperaturbereiches
arbeitet.

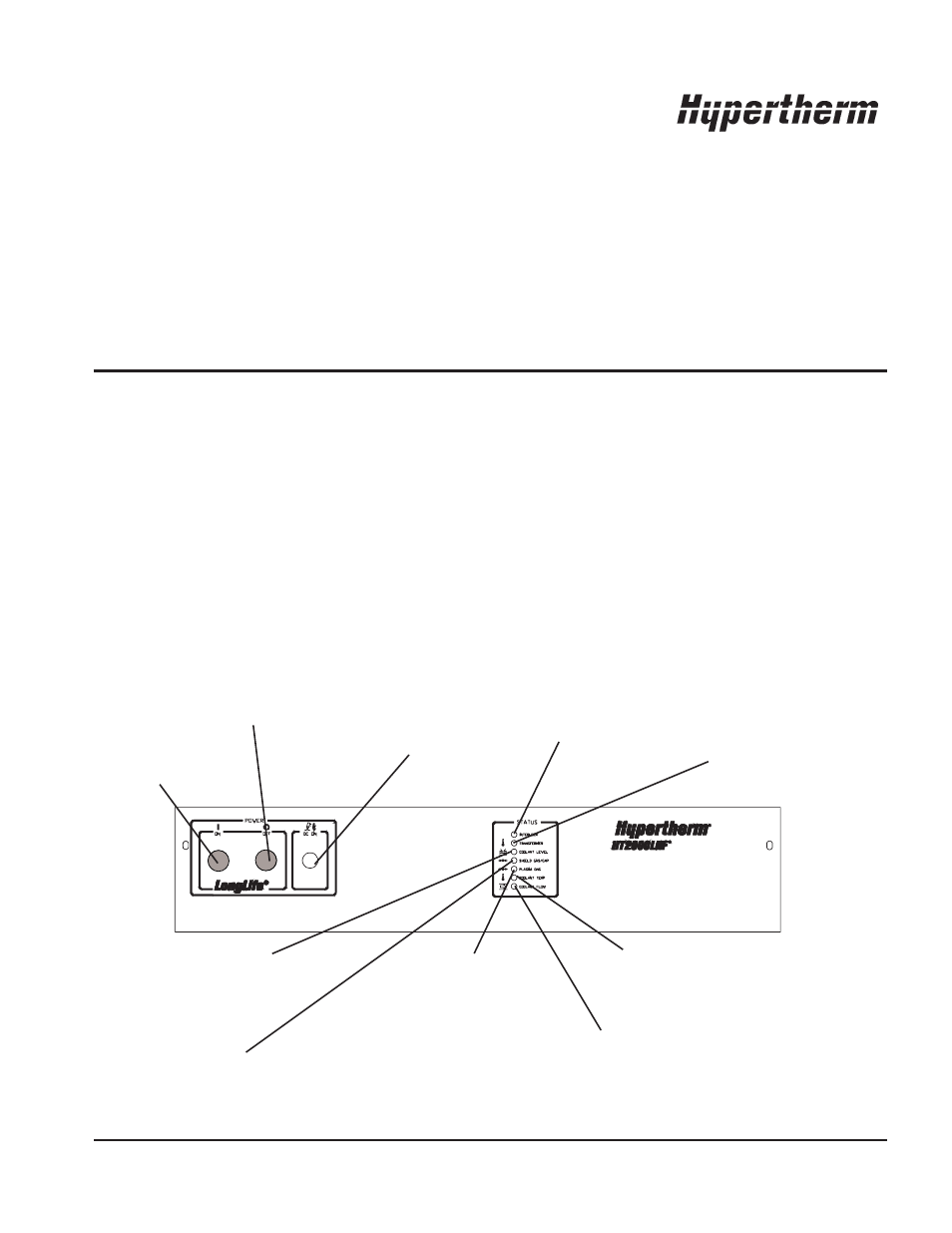

Abbildung 4-1 Regler und Anzeigen an der Vorderseite der Stromquelle des HT2000LHF
Abschnitt 4
BEDIENUNG
