Seite 103
ERSATZTEILELISTE
4/29/98
HySpeed HT2000LHF
Betriebsanleitung
6-3

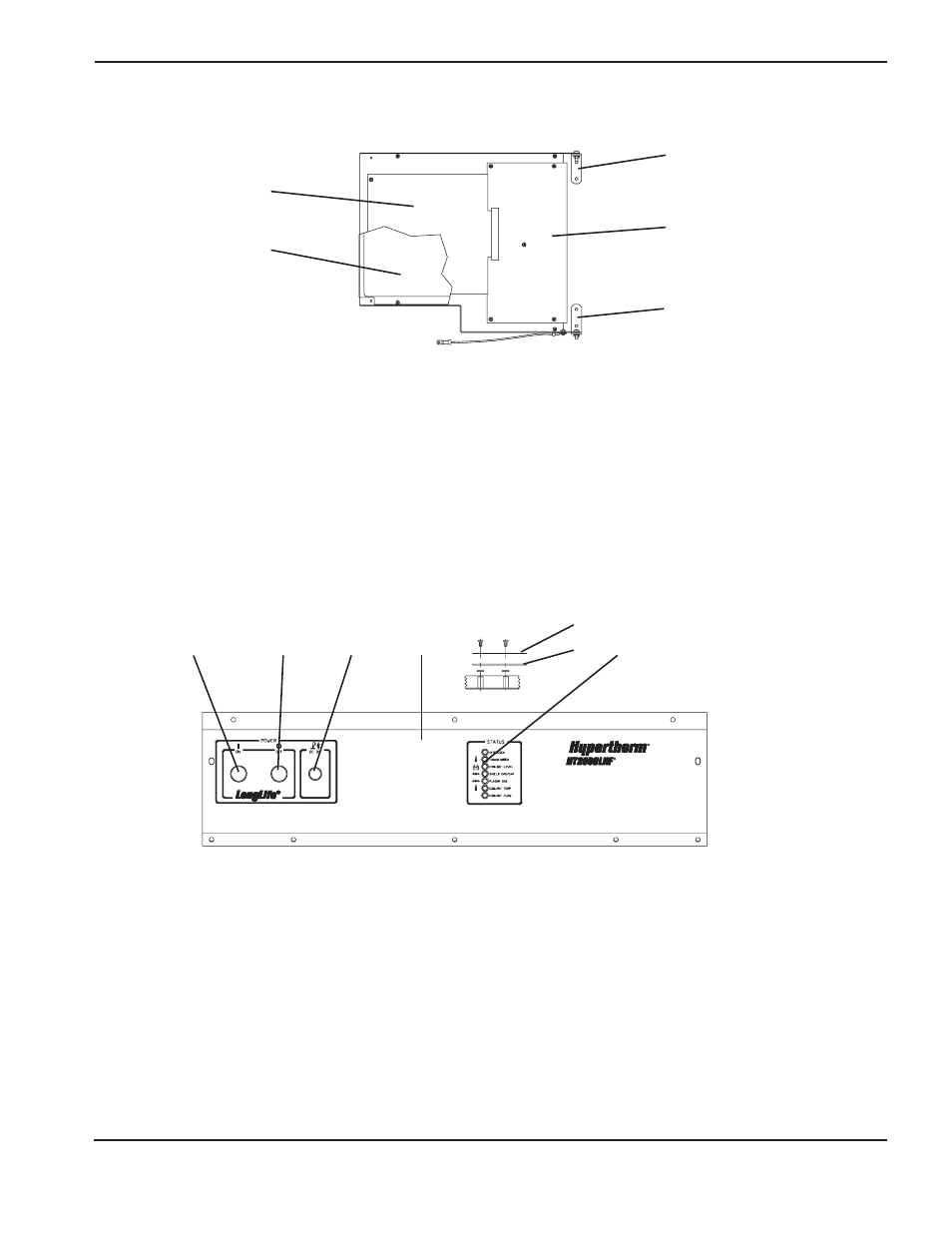

HT2000LHF-Stromquelle: Baugruppe THC (Sonderausstattung)
Abbildung 6-2
HT2000LHF-Stromquelle – Baugruppe THC
Position
Teilenummer
Beschreibung
bestimmt für
Menge
129331
Contr Pnl SA, HT2000LHF
1
1
001661
Pnl :HT2000LHF Cont
1
2
005151
Lamp holder
1
3
005149
Bulb, 120VAC
LT2
1
4
005089
Lens:White for 005088
1
5
041536
PC BD Assy Intlk Dsply 200/4001
PCB12
1
6
009063
Diode, Ind LED Amber
7
7
002278
Cover:HT2000 Cont. Panel SA
1
8
005121
Pushbutton, 2 NO Green Illumin
PB1/LT1
1
9
005122
Pushbutton, 2 NC Red Extended
PB2
1
Position
Teilenummer
Beschreibung
bestimmt für
Menge
029697
HT2000 THC Assembly
1
1
001297
Cover: HT2000 THC Dust
1
2
004338
Hinge: THC Pan, HT2000
2
3
041294
PCB Assy: HT2000 THC Mother
PCB9
1
4
041186
PCB Assy: HT2000 Torch Hght Cntrl
PCB10
1
Abbildung 6-3
HT2000LHF-Stromquelle – Steuertafel
HT2000LHF-Stromquelle: Steuertafel
1
4
2
2
3
1
2, 3, 4
5
6
7
8
9
