ACU-100
SATEL
39

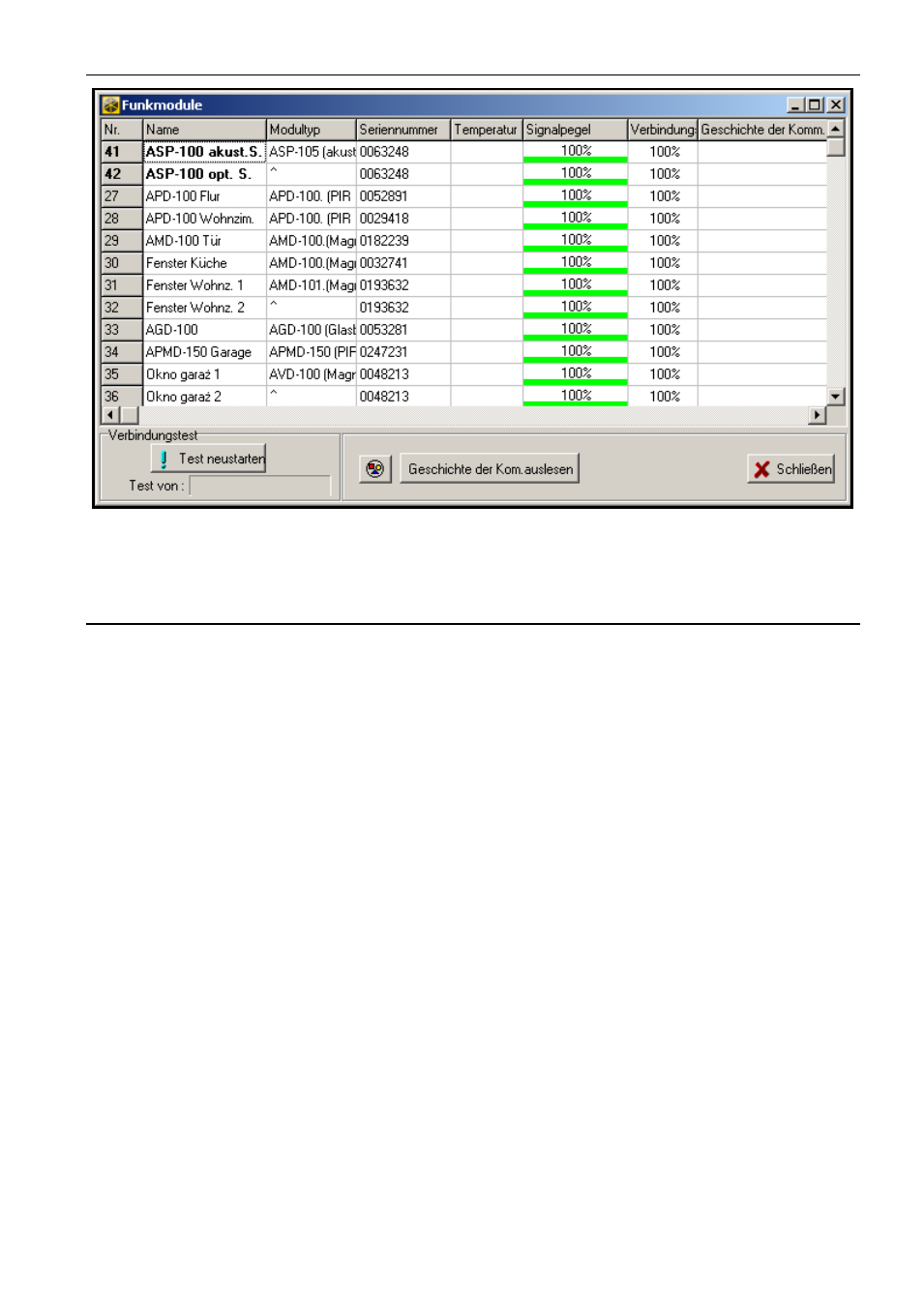

Abb. 16. Fenster des Programms D
LOAD
X, das der Signalpegel und die Verbindungsqualität
des Funkbasismoduls mit den drahtlosen Komponenten anzeigt (das mit der Alarmzentrale
INTEGRA zusammenarbeitende Modul ACU-100).
11.4 LCD-B
EDIENTEIL ANGESCHLOSSEN DIREKT AN DAS
F
UNKBASISMODUL
1. Mittels der DIP-Schaltern auf der Elektronikplatine des Funkbasismoduls die Option der
Programmierung über das LCD-Bedienteil einstellen.
2. Das Bedienteil an das Funkbasismodul anschließen (siehe: A
NSCHLUSS DES
LCD-B
EDIENTEILS AN DAS
F
UNKBASISMODUL
).
3. Das Servicekennwort eingeben und mit der Taste [#] bestätigen, um den Zugriff auf das
Menü der Servicefunktionen im Funkbasismodul zu bekommen.
4. Das Funkbasismodul entsprechend parametrieren.
5. Mit der Funktion SM
E
NDE
den Servicemodus verlassen.
6. Das Bedienteil vom Funkbasismodul abschalten.
11.4.1 Servicemodus im direkt an das Funkbasismodul angeschlossenen
Bedienteil
Das Navigieren im Menü und die Auswahl der Servicefunktionen erfolgen über folgende
Tasten des Bedienteils:
– Blättern der Funktionsliste nach oben;
– Blättern der Funktionsliste nach unten;
– Eingang in die Funktion/ins Untermenü;
oder [*] – Ausgang aus der Funktion/aus dem Untermenü, ohne Änderungen einzuführen
(bei manchen Funktionen ist der Ausgang aus der Funktion nur anhand der
Sterntaste [*] möglich);
[#]
– Eingang in die Funktion/ins Untermenü; Speichern der eingeführten Daten.
