Bidirektionales Funksystem ABAX ACU-100 16
•
Vor dem Anschluss des Kabels ist die elektrostatische Ladung vorläufig zu entladen,
z.B. durch das Berühren einer geerdeten Einrichtung (Wasserhahn, Heizkörper, usw.) mit
dem Handrücken.
•
Es wird empfohlen, das Kabel zuerst an den Port des Funkbasismoduls anzuschließen.
Stellt das Programm D LOAD 10 keine Verbindung mit dem Funkbasismodul her, nachdem der
Port RS-232 des Moduls mit dem Rechner verbunden wird, gehen Sie wie folgt vor:
− Überprüfen Sie, ob Sie an den DIP-Schaltern des Funkbasismoduls die Funktion der
Programmierung über den Port RS-232 ausgewählt haben;
− Überprüfen Sie, ob Sie im Programm D
LOAD 10 den richtigen Port ausgewählt haben, über
den der Rechner mit dem Funkbasismodul kommuniziert;
− Überprüfen Sie, ob Sie die Leitungen des den Rechner und das Funkbasismodul
verbindenden Kabels, richtig zusammengeführt haben.

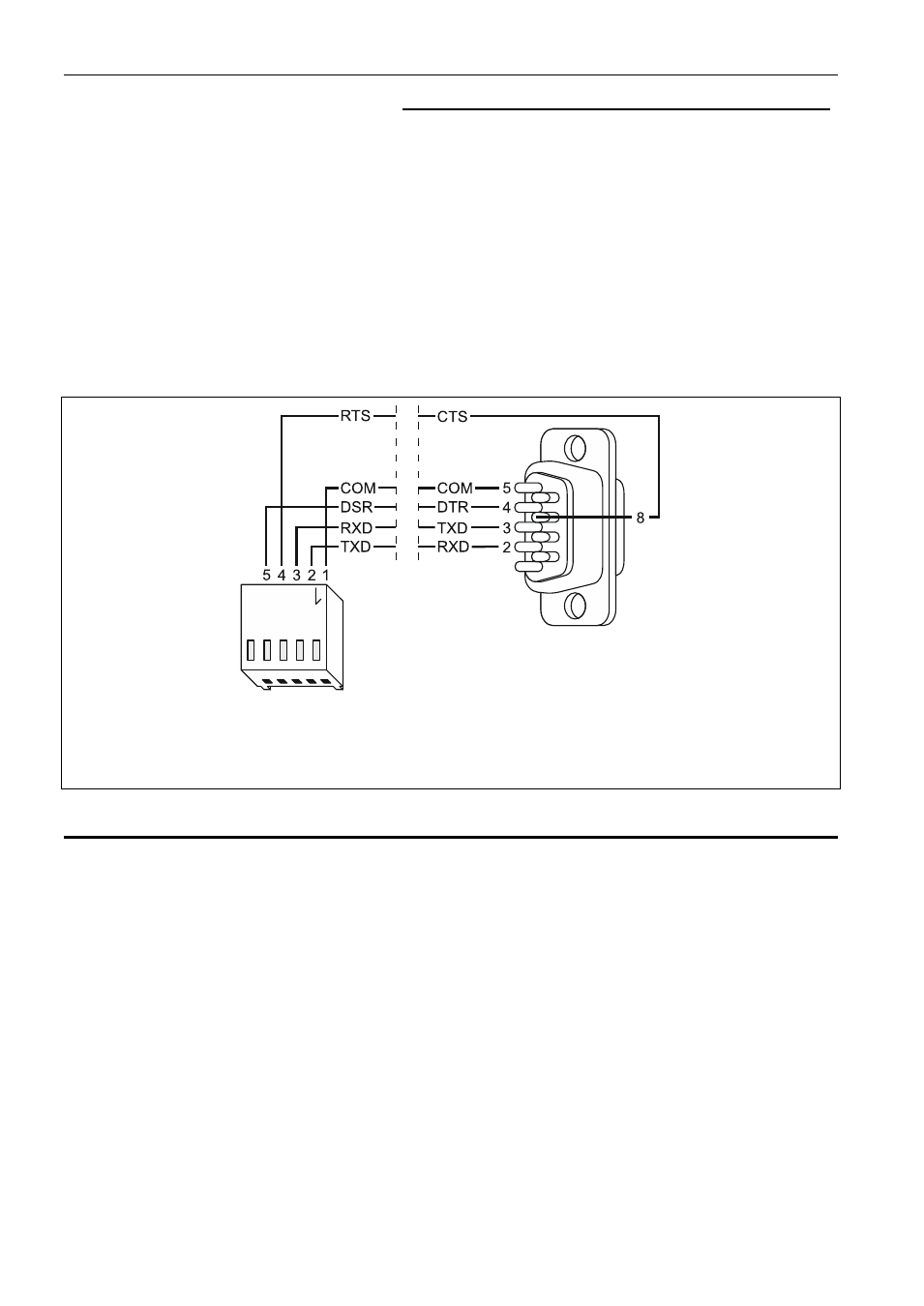

Abb. 5. Anschluss des Rechners an den seriellen Port des Funkbasismoduls. Links
der Steckverbinder PIN5. Rechts der weibliche Steckverbinder DB-9 von der Seite
der Lötpunkte gesehen.
4.4 A NSCHLUSS DER E RWEITERUNGSMODULE DER E IN - UND A USGÄNGE ACX-100
An den Kommunikationsbus des Funkbasismoduls ACU-100 können Sie maximal
5 Funkerweiterungsmodule der Ein- und Ausgänge ACX-100 anschließen. Solche Module
können Sie nur dann anschließen, wenn Sie das Funkbasismodul für den Betriebmit
einer beliebigen Alarmzentrale konfiguriert haben.
Schließen Sie die Module an den Bus des Funkbasismoduls parallel an. Der Anschluss kann
mit einem ungeschirmten Kabel durchgeführt werden; es wird nicht empfohlen ein verdrilltes
Kabel (twisted pair wire) anzuwenden. Beim Anschluss der Module sollten Sie darauf achten,
dass an den DIP-Schaltern im Funkbasismodul die richtige Anzahl der dazu
angeschlossenen Module ACX-100 eingestellt ist. Die fehlende Kommunikation mit dem
Modul wird vom Funkbasismodul am Ausgang TPR als eine Sabotage signalisiert.
An jedem angeschlossenen Modul sollten Sie eine andere Adresse im Bereich von 0 bis 4
einstellen. Diese Adressen müssen der Nummer des folgenden Moduls gemäß Tabelle 4
entsprechen. Beim Anschluss an das Funkbasismodul eines einzelnen Moduls ACX-100
stellen Sie zwingend die Adresse 0 ein. Sind es zwei Module, so müssen Sie einem die
Adresse 0 und dem anderen die Adresse 1 einstellen, usw.
Die Nummerierung der Steuerungseingänge und der Ausgänge des Erweiterungsmoduls im
System hängt von der darin eingestellten Adresse ab (siehe: Tabelle 4).
