Bidirektionales Funksystem ABAX ACU-100 32

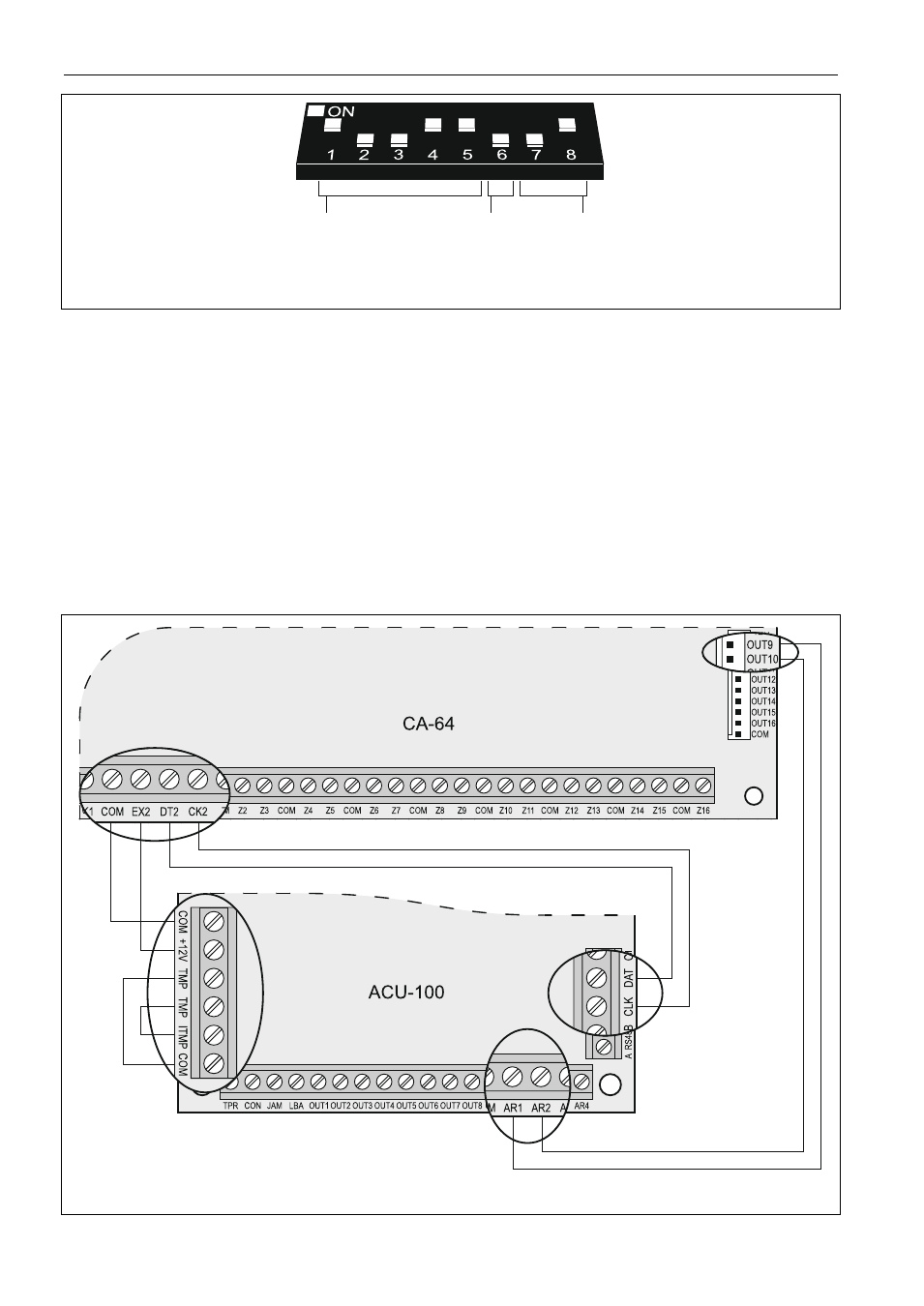

Abb. 9. Beispielseinstellung der DIP-Schalter.
Die Abbildung 10 zeigt eine beispielsweise Konfiguration des Moduls ACU-100, das mit der
Alarmzentrale CA-64 zusammenarbeitet. Der Kommunikationsbus des Moduls wurde an den
zweiten Erweiterungsbus der Zentrale angeschlossen. Der Lastausgang OUT9 der Zentrale
wurde als Typ 42: S
TR .V ERS . BEI SCHARF programmiert und an den Steuerungseingang AR1
des Funkbasismoduls angeschlossen. Von diesem Eingang werden die Funkmelder vom
passiven Zustand in den aktiven und umgekehrt umgeschaltet. Der Triggerausgang OUT10
der Zentrale wurde als Typ 1: E
INBRUCHALARM programmiert und an den Steuerungseingang
AR2 des Funkbasismoduls angeschlossen. Der Eingang betätigt den drahtlosen Signalgeber.
In diesem Beispiel blieben die Informationsausgänge des Moduls (CON, JAM, LBA) nicht
angeschlossen. Diese Ausgänge kann man an die Eingänge der Zentrale anschließen, um
die Informationen über Probleme beim Betrieb der Funkkomponenten zu erhalten.
Nach dem Anschluss des Funkbasismoduls ACU-100 an die Zentrale ist in ihr die Funktion
der Identifizierung von Erweiterungsmodulen zu betätigen.
Abb. 10. Beispielsanschluss des Funkbasismoduls ACU-100 an die Alarmzentrale CA-64.
Programmieren:
D LOAD 10
Adresse:
25
Betriebsmodus:
Zentrale CA-64
