Die Klemmen TMP des Moduls schließen Sie an den Sabotagekreis der Alarmzentrale an.

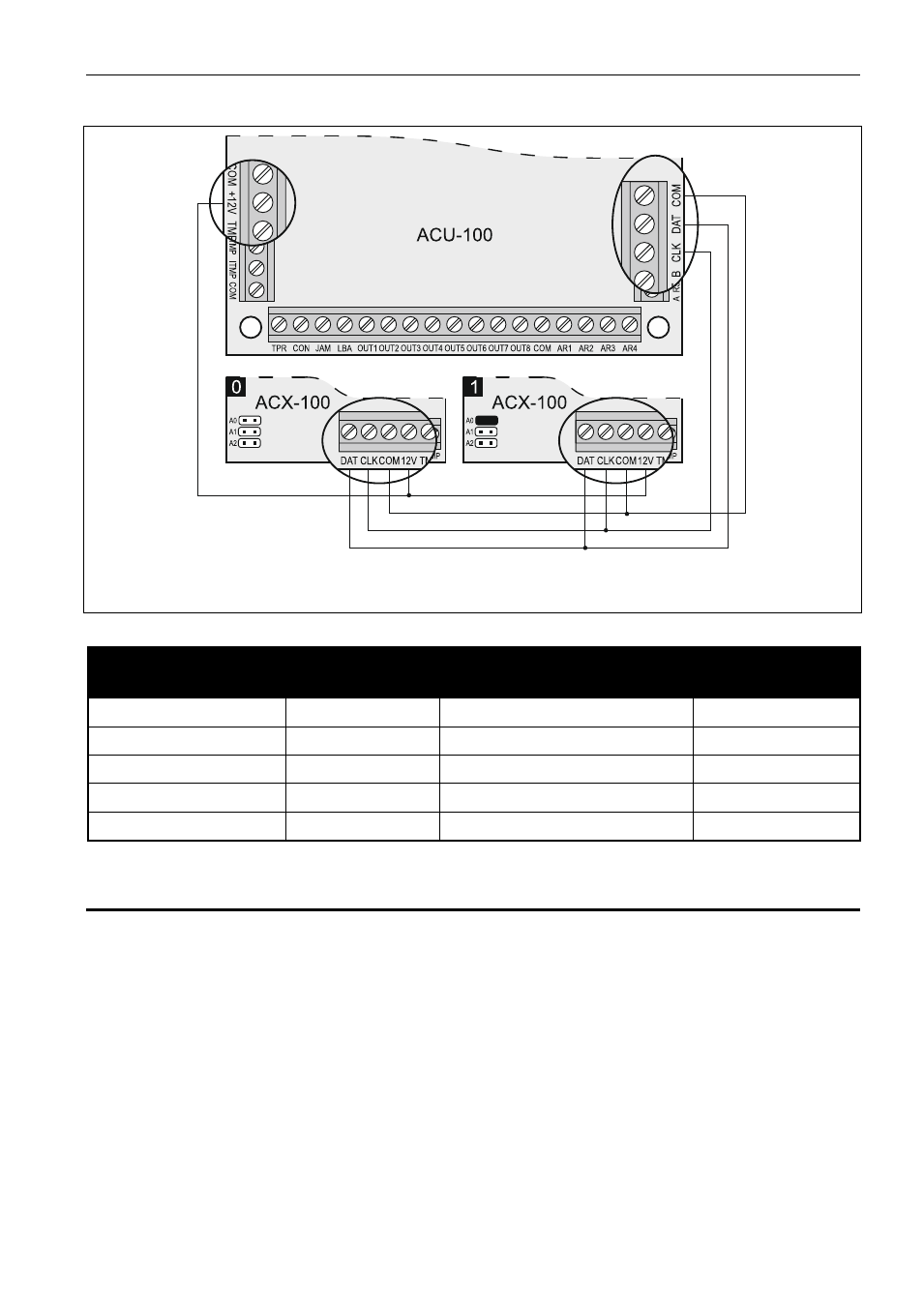

Abb. 6. Anschluss von 2 Modulen ACX-100 (Adressen: 0 und 1)
an das Funkbasismodul ACU-100.
Laufende Nummer
des Moduls
Adresse
im Modul
Nummern
der Steuerungseingänge
Nummern
der Ausgänge
1
0
5-8
9-16
2
1
9-12
17-24
3
2
13-16
25-32
4
3
17-20
33-40
5
4
21-24
41-48
Tabelle 4.
4.5 H
INZUFÜGUNG NEUER
F
UNKKOMPONENTEN
Achtung:
•
Die Hinzufügung von Funkkomponenten, beim Betrieb des Funkbasismoduls mit der
Alarmzentrale VERSA, wurde in der Anleitung für Errichter der Zentrale beschrieben.
•
In einem an die VERSA-Zentrale angeschlossenen Funkbasismodul kann man den ARU-
100 Reapeter weder über das Programm D
LOAD
X noch über angeschlossenes Bedienteil
hinzufügen. Um den Reapeter hinzufügen, schließen Sie den Computer an die RS-232
Schnittstelle des Funkbasismoduls an und verwenden Sie das Programm D
LOAD
10 (an
den DIP-Schaltern stellen Sie zeitweilig den Modus des Betriebs mit einer beliebigen
Zentrale und den Modus der Parametrierung über D
LOAD
10
ein).
