Bedienungsanleitung GSM-4 8
4. B EDIENUNG DES T ELEFONS
Das Industrietelefon braucht, wie alle anderen Mobiltelefone, eine Aktivierungskarte (SIM-
Karte). Der Betreiber des GSM-4 Moduls und des Telefons muss eine solche Karte selbst
besorgen. Sie wird in einen speziellen Steckplatz im unteren Teil der Platine gesteckt.
Der PIN-Code wird – falls benötigt – mit einer Servicefunktion des Untermenüs GSM
Optionen im Modul gespeichert. Eine Änderung des PIN-Codes bzw. die Eingabe eines
PUK-Codes sind erst nach dem Herausnehmen und Einstecken der SIM-Karte in ein
gewöhnliches Mobiltelefon möglich.
Zusammen mit dem Telefon wird eine spezielle Leitung mit Steckbuchse für eine externe
Antenne geliefert (Abb. 2).
5. M
ONTAGE
Bei der Montage ist zu beachten, dass das GSM-4 Modul nicht in der Nähe von
Elektroinstallationen betrieben wird, weil es dann inkorrekt funktionieren kann. Ganz
besonders ist darauf zu achten, dass das Kabel vom Modul zum Telefonanschluss der
Alarmzentrale richtig verlegt wird.
Achtung: Die Stromversorgung des Moduls und des Industrietelefons darf nur bei
angeschlossener externer Antenne eingeschaltet werden.
Bei der Montage müssen folgende Schritte strikt in der nachstehenden Reihenfolge
durchgeführt werden:
1. Stellen Sie die komplette Verkabelung her.
2. Schalten Sie die Speisung des Moduls ein, wenn keine SIM Karte im Steckplatz der
Elektronikplatine – das Modul erzeugt die Meldung: „PIN-Code eingeben”.
3. Starten Sie den Servicemodus des Moduls und rufen die Servicefunktion Alles löschen
ab, falls das Modul schon früher parametriert war, (Rücksetzung der Werkseinstellungen).
4. Geben Sie PIN-Code ein.
5. Schalten Sie die Strom-
versorgung aus.
6. Schieben Sie die SIM-
Karte in den Steckplatz ein
(siehe: Abb. 4).
7. Schalten Stromversorgung
ein. Parametrieren Sie das
Modul entsprechend. Ihrem
Bedarf.
Achtung:
• Wenn die SIM-Karte den
PIN-Code nicht akzeptiert,
erscheint die Meldung „PIN
falsch, weiter? ESC=Stop”.
Das Modul wartet 60 Sekunden auf eine Reaktion des Betreibers und versucht dann noch
einmal, den PIN-Code zu senden. Nach dreimaliger Übersendung eines falschen PIN-
Codes wird die SIM-Karte gesperrt. Während der Zeitmessung kann man die Taste OK
drücken, um den Code sofort noch einmal zu übersenden, oder die Taste ESC, um die
Zeitmessung zu stoppen und die Eingabe des richtigen PIN-Codes zu ermöglichen.

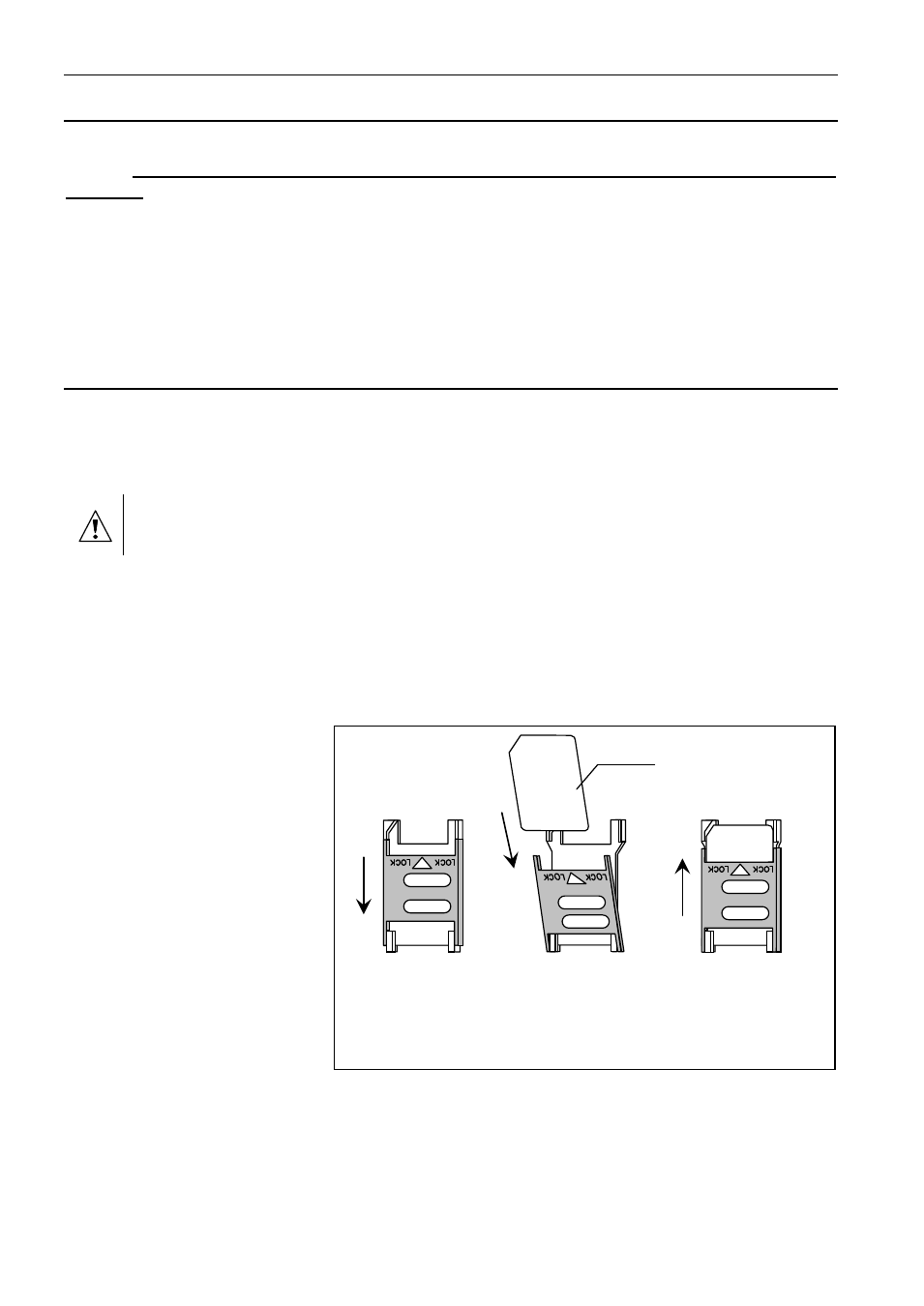

Abbildung 4. Einstecken der SIM-Karte.
1. Deckel der Karte nach
unten verschieben
3. Deckel zudrücken und
nach oben verschieben,
um zu blockieren
2. Deckel anheben und
Karte in die Führung
einschieben
SIM-Karte
