GSM-4 SATEL 11

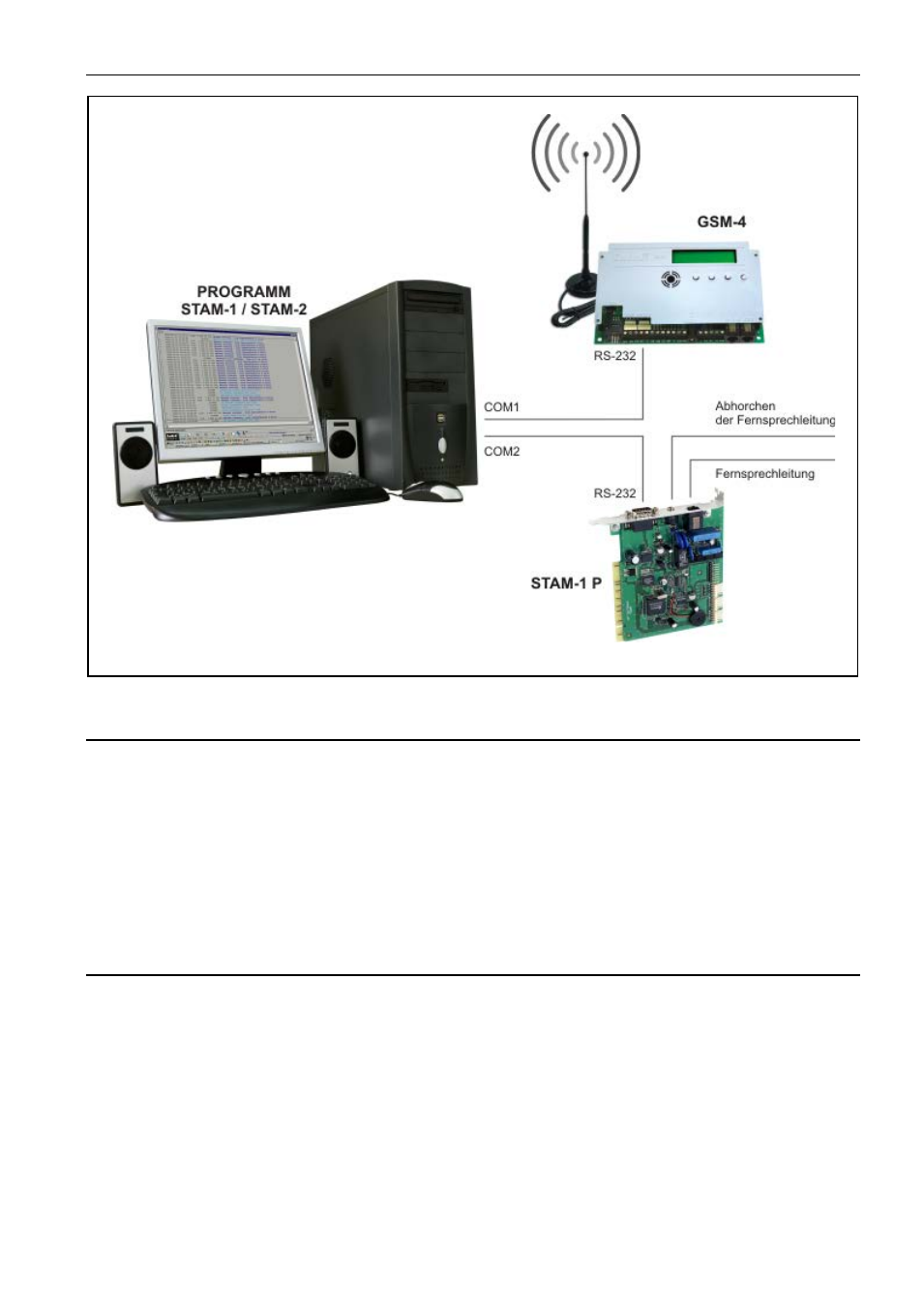

Abbildung 5.
8. B ESCHREIBUNG DER A USGÄNGE UND E INGÄNGE DES M ODULS
Das GSM-4 Modul besitzt 3 Ausgänge und 4 Eingänge, die ähnlich wie die Aus- und
Eingänge der Alarmzentrale konstruiert sind. Die Bedienung der Ausgänge besteht in der
Steuerung ihrer Funktion (Einschalten für die einprogrammierte Zeit oder für die ganze Zeit
und Zustandsänderung), und die Bedienung der Eingänge ist mit der Zustandskontrolle und
Überwachung der Zustandsänderungen verbunden. Die Kontrolle der einzelnen Eingänge
kann gesperrt werden.
Die Bedienung der Aus- und Eingänge durch das Modul erfolgt unabhängig von der
Bedienung der Amtsleitung.
8.1 A USGÄNGE
Das GSM-4 Modul besitzt 3 Ausgänge vom Typ OC (Strombelastbarkeit 50 mA), die zur
Steuerung elektrischer Einrichtungen verwendet werden können.
Der Zustand der Ausgänge kann lokal (manuell) – über die Tasten des Moduls; oder fern
- über ein Telefon (via MFV, SMS oder CLIP) gesteuert werden. Die Änderung des
Ausgangszustandes kann auch durch eine Eingangsverletzung ausgelöst werden.
Der Ausgang kann einen von zwei logischen Zuständen haben:
„0” Ausgang ausgeschaltet – normaler Zustand,
„1” Ausgang eingeschaltet – aktiver Zustand.
