Bedienungsanleitung

GSM-4

4

+V

- Speiseausgang (12 V; max. 300 mA)

-V

- Masse (0 V)

SM2

- Steckplatz für das Sprachausgabemodul SM-2

IN1-IN4

- Moduleingänge

OT1-OT3 - Steuerungsausgänge (OC; 50 mA)

OT4

- Ausgang zur Signalisierung des Ausfalls der Fernsprechleitung und/oder des

Telefons (OC; 50 mA)

Achtung: Der OT3 Ausgang kann den Ausfall der Fernsprechleitung anzeigen

- Einstellungsoption.

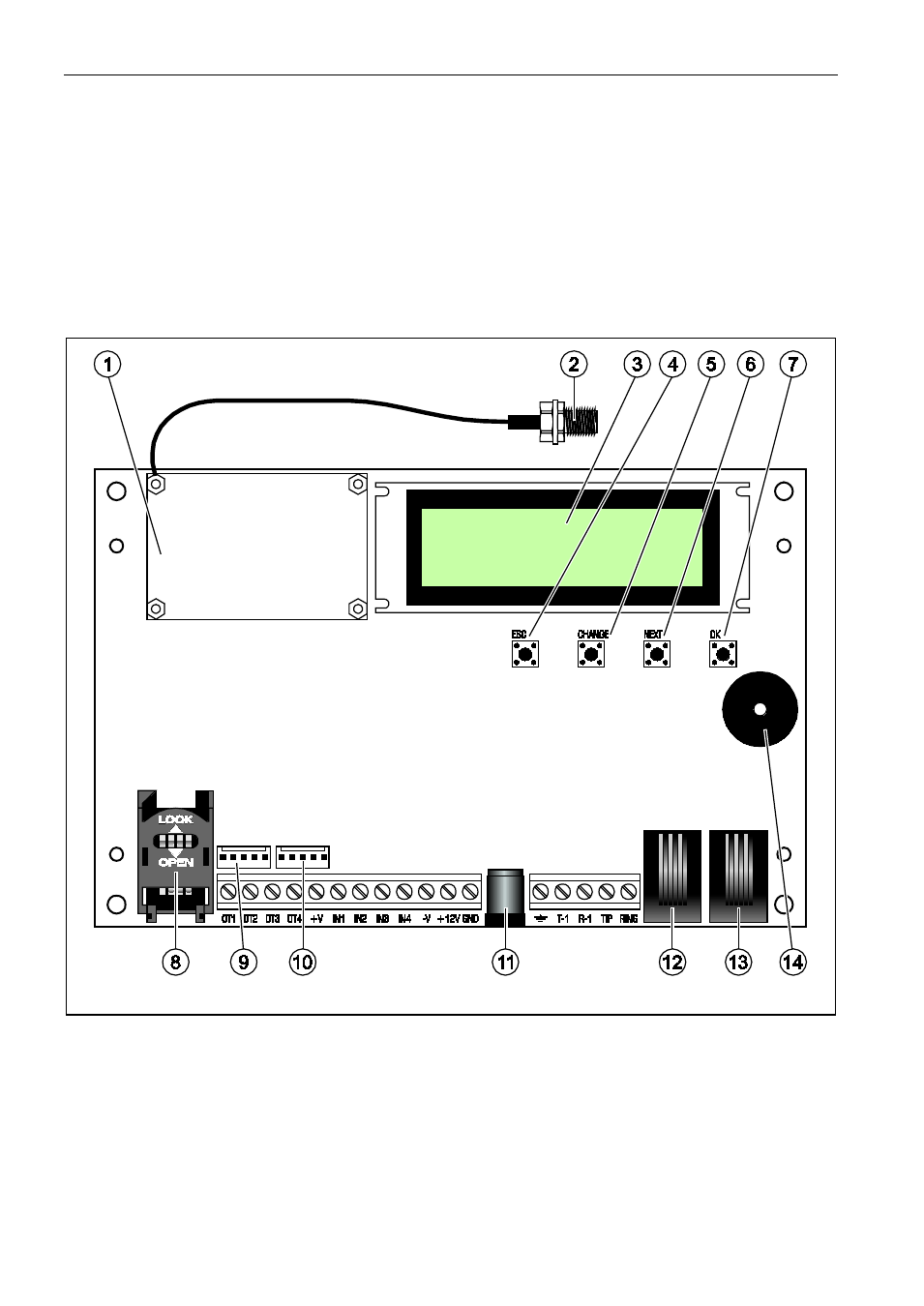

Abbildung 2. Platine des GSM-4 Moduls.


Erläuterung zur Abbildung 2:

1 - Mobiltelefon.

2 - Anschluss der externen Antenne.

3 - LCD-Anzeige.

4 - ESC-Knopf.

5 - CHANGE-Knopf.

6 - NEXT-Knopf.

7 - OK-Knopf.
