GSM-4 SATEL 27
3. Öffnen Sie durch Anklicken des Symbols (oder über das Menü Kommunikation
Konfiguration) das Fenster mit den Optionen der Kommunikationskonfigurierung und
wählen den erforderlichen Port, (siehe: Abbildung 10).
4. Geben Sie den DOWNLOAD Code ein (im Modul mit der Servicefunktion ID-Nr. GSM-4
programmiert) und stellen Sie die BitRate für die Kommunikation mit dem Port RS-232 des
Moduls ein (siehe: Abbildung 11). Werksseitig ist der Code (AAAAAA) im GSM-4 Modul
nicht programmiert.
5. Lesen Sie durch Anklicken des Icon Daten aus dem Modul ein. Der Kommunikations-
aufbau wird mit einer entsprechenden Meldung auf der Taskleiste des GSM-4 signalisiert.
6. Parametrieren Sie entsprechend das Modul.
7. Speichern Sie die neue Daten durch Anklicken des Icon im Modul.
8. Wenn erforderlich, können die parametrierten Daten in einer Datei auf der Festplatte des
Rechners gespeichert werden.
9. Trennen Sie das Kabel für die Programmierung ab.
Achtung: Beim Testen der Modulfunktion sollte an die RS-Schnittstelle kein Kabel
angeschlossen sein.
13.1 R EGISTERKARTE „GSM-4”

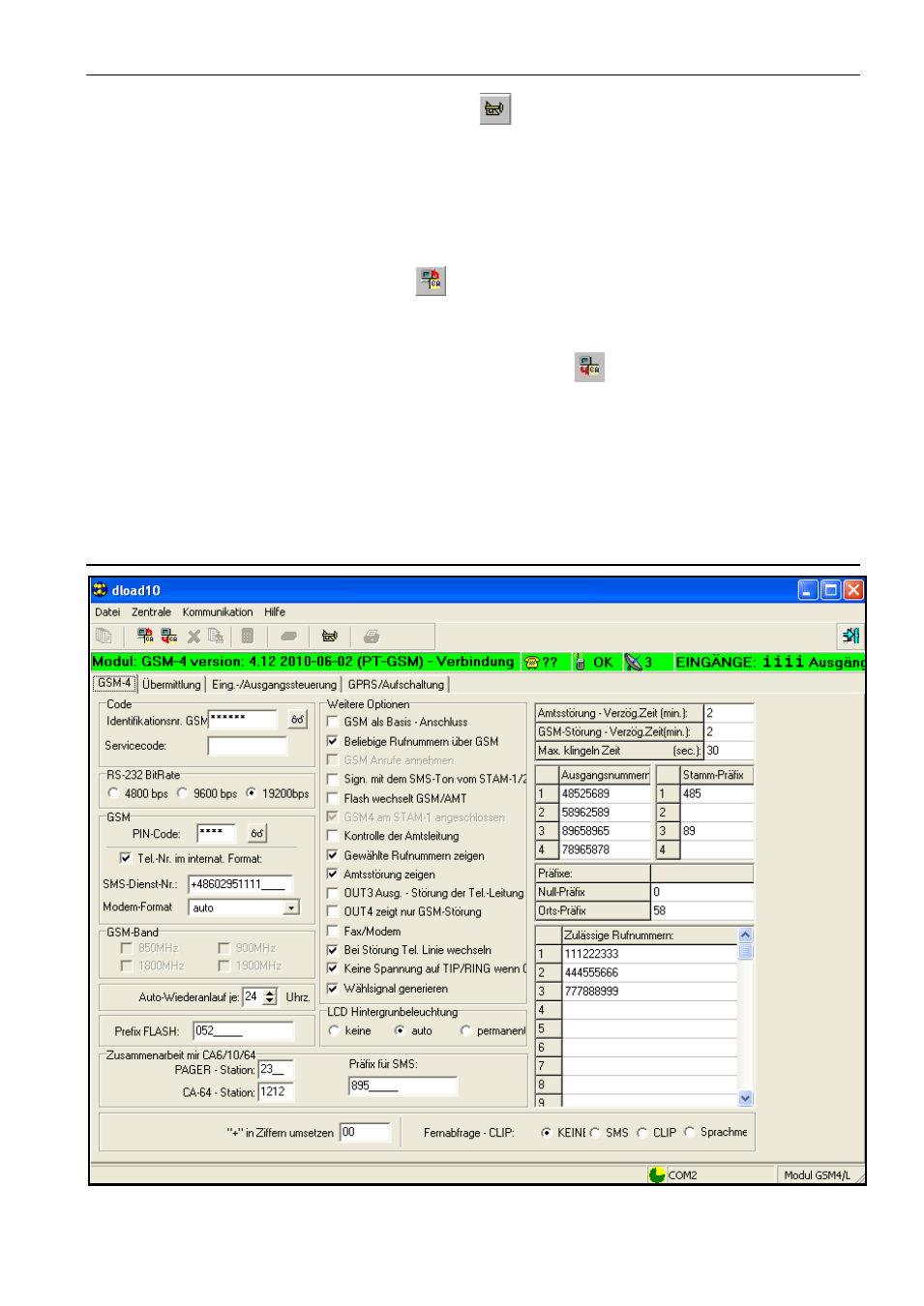

Abbildung 11.
