HEIDENHAIN iTNC 530 101
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

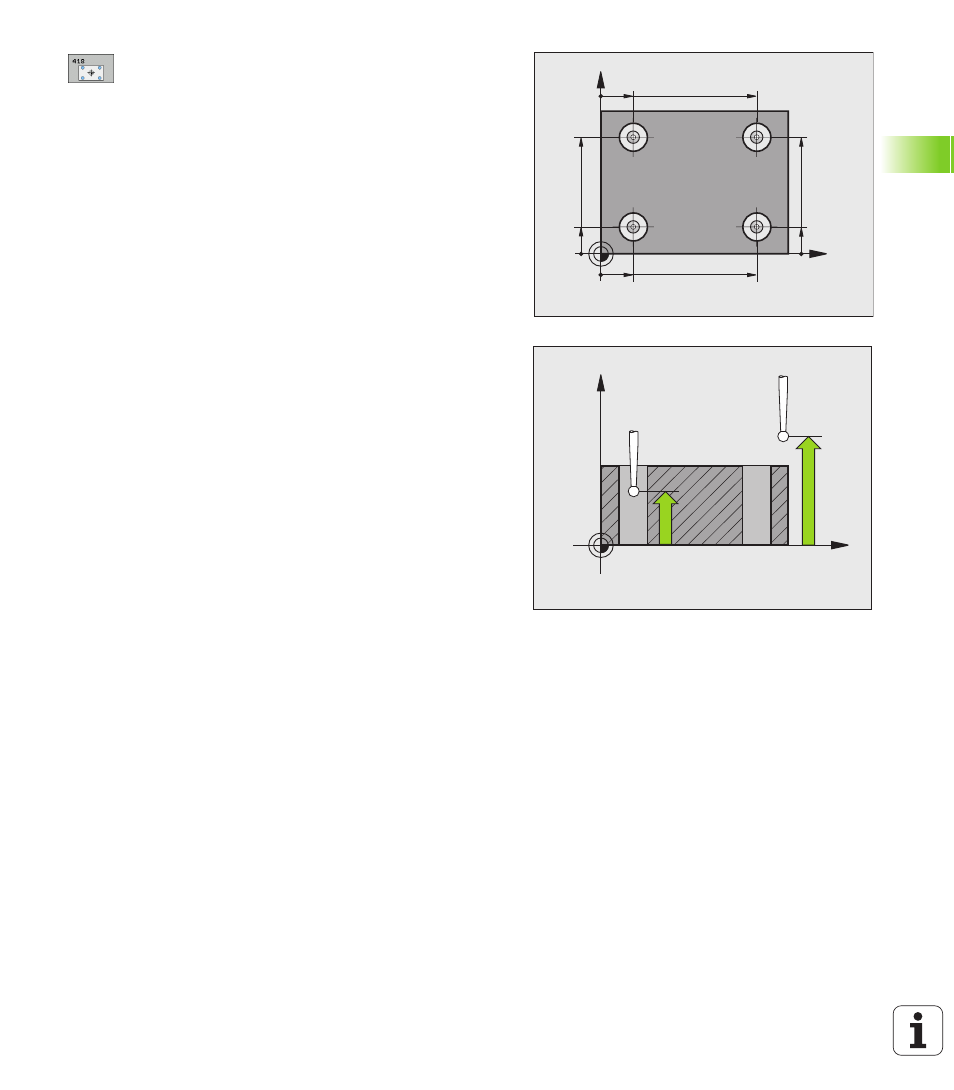

 1 Mitte 1. Achse Q268 (absolut): Mittelpunkt der
1. Bohrung in der Hauptachse der Bearbeitungsebene
 1 Mitte 2. Achse Q269 (absolut): Mittelpunkt der
1. Bohrung in der Nebenachse der Bearbeitungsebene
 2 Mitte 1. Achse Q270 (absolut): Mittelpunkt der
2. Bohrung in der Hauptachse der Bearbeitungsebene
 2 Mitte 2. Achse Q271 (absolut): Mittelpunkt der
2. Bohrung in der Nebenachse der Bearbeitungsebene
 3 Mitte 1. Achse Q316 (absolut): Mittelpunkt der
3. Bohrung in der Hauptachse der Bearbeitungsebene
 3 Mitte 2. Achse Q317 (absolut): Mittelpunkt der
3. Bohrung in der Nebenachse der
Bearbeitungsebene
 4 Mitte 1. Achse Q318 (absolut): Mittelpunkt der
4. Bohrung in der Hauptachse der Bearbeitungsebene
 4 Mitte 2. Achse Q319 (absolut): Mittelpunkt der
4. Bohrung in der Nebenachse der
Bearbeitungsebene
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
