HEIDENHAIN iTNC 530 33
2.2 Sc
halt
endes T
a
stsyst
em k
a
libr
ier
en

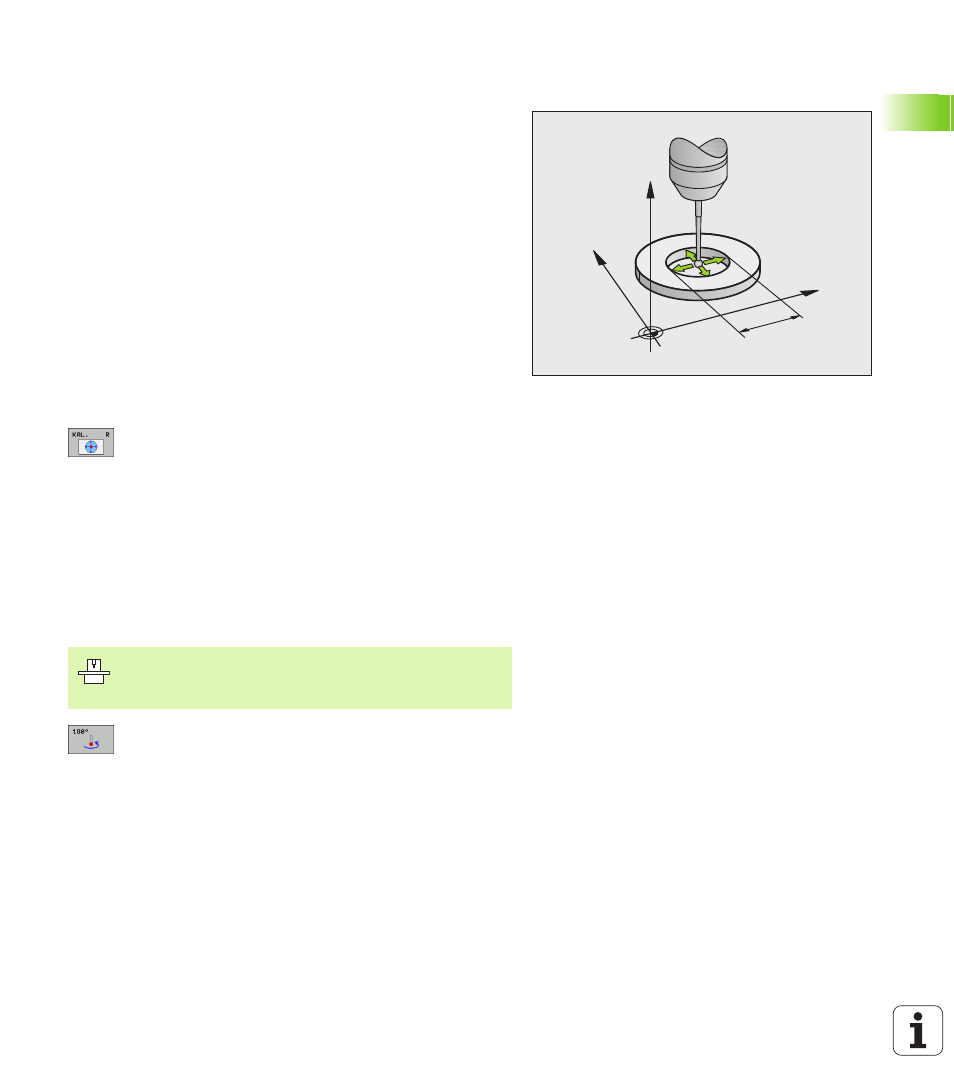

Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfasst den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn
rechnerisch aus.
Abhängig von der Einstellung des Maschinen-Parameters 6165
(Spindelnachführung aktiv/inaktiv, (siehe „Infrarot-Tastsystem auf
programmierte Antastrichtung orientieren: MP6165” auf Seite 23)
läuft die Kalibrier-Routine unterschiedlich ab. Während bei aktiver
Spindelnachführung der Kalibriervorgang mit einem einzigen NC-Start
abläuft, können Sie bei inaktiver Spindelnachführung entscheiden, ob
Sie den Mittenversatz kalibrieren wollen oder nicht.
Bei der Mittenversatz-Kalibrierung dreht die TNC das 3D-Tastsystem
um 180°. Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die
der Maschinenhersteller im Maschinen-Parameter 6160 festlegt.
Gehen Sie beim manuellen Kalibrieren wie folgt vor:
 Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
 Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey KAL. R
drücken
 Werkzeug-Achse wählen, Radius des Einstellrings
eingeben
 Antasten: 4x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
der Bohrung an und errechnet den wirksamen
Tastkugel-Radius
 Wenn Sie die Kalibrierfunktion jetzt beenden
möchten, dann Softkey ENDE drücken
 Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°
 Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
in der Bohrung und errechnet den Tastsystem-
Mittenversatz
Y
X
Z
10
Um den Tastkugel-Mittenversatz zu bestimmen, muss die
TNC vom Maschinenhersteller vorbereitet sein.
Maschinenhandbuch beachten!
