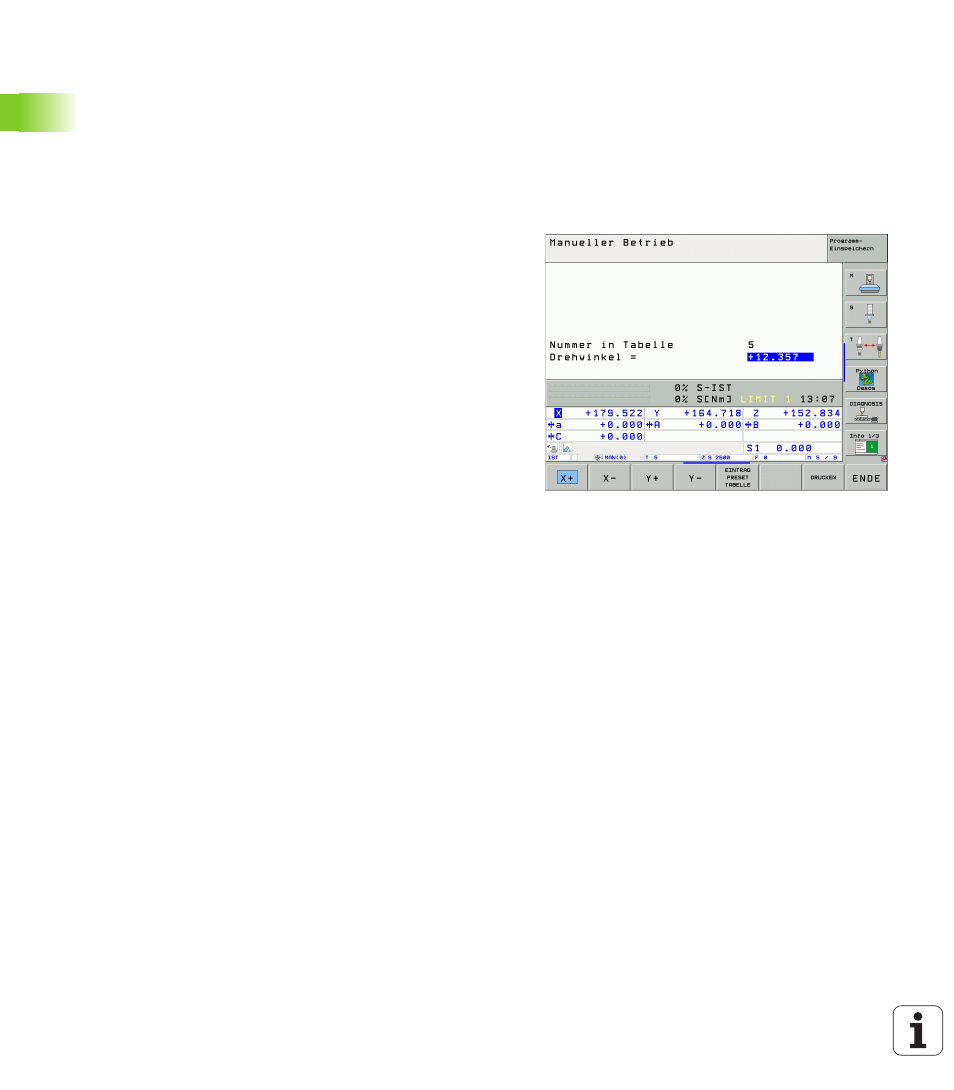

Grunddrehung in der Preset-Tabelle speichern
 Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld
Nummer in Tabelle:
eingeben, in der die TNC die aktive
Grunddrehung speichern soll
 Softkey EINTRAG PRESET TABELLE drücken, um die
Grunddrehung in der Preset-Tabelle zu speichern
Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den
Drehwinkel auch in der zusätzlichen Statusanzeige an (STATUS POS.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung
eingeblendet, wenn die TNC die Maschinen-Achsen entsprechend der
Grunddrehung verfährt.
Grunddrehung aufheben
 Antastfunktion wählen: Softkey ANTASTEN ROT drücken
 Drehwinkel „0“ eingeben, mit Taste ENT übernehmen
 Antastfunktion beenden: Taste END drücken
