3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

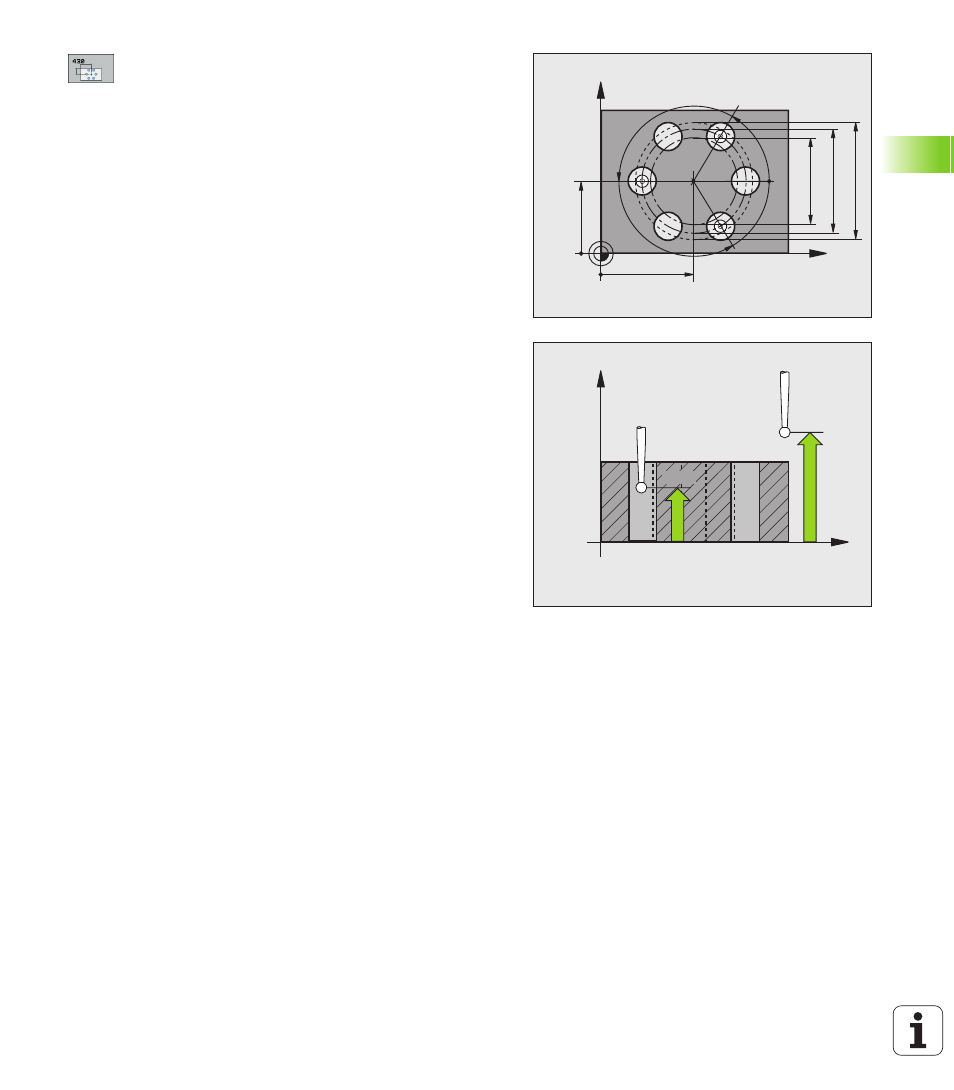

Mitte 1. Achse
Q273 (absolut): Lochkreis-Mitte
(Sollwert) in der Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte
(Sollwert) in der Nebenachse der Bearbeitungsebene
Soll-Durchmesser
Q262: Lochkreis-Durchmesser
eingeben
Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
Größtmaß
Q288: Größter erlaubter Lochkreis-
Durchmesser
Kleinstmaß
Q289: Kleinster erlaubter Lochkreis-
Durchmesser
Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene
Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene
X
Y
Q291
Q293
Q292
Q274
±Q280
Q273
±Q279
Q289
Q262
Q288
X
Z
Q260
Q261
