HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles Benutzerhandbuch
Seite 44
44
2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.5 W
e
rk
stüc
k
e
v
e
rm
essen mit 3D-T
astsyst
e
men
Winkel zwischen der Winkelbezugsachse und
einer Werkstück-Kante bestimmen
Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
Drehwinkel: Angezeigten Drehwinkelnotieren, falls
Sie die zuvor durchgeführte Grunddrehung später
wieder herstellen möchten
Grunddrehung mit der zu vergleichenden Seite
durchführen (siehe „Werkstück-Schieflage
kompensieren” auf Seite 35)
Mit Softkey ANTASTEN ROT den Winkel zwischen
Winkelbezugsachse und Werkstückkante als
Drehwinkel anzeigen lassen
Grunddrehung aufheben oder ursprüngliche
Grunddrehung wieder herstellen
Drehwinkel auf notierten Wert setzen

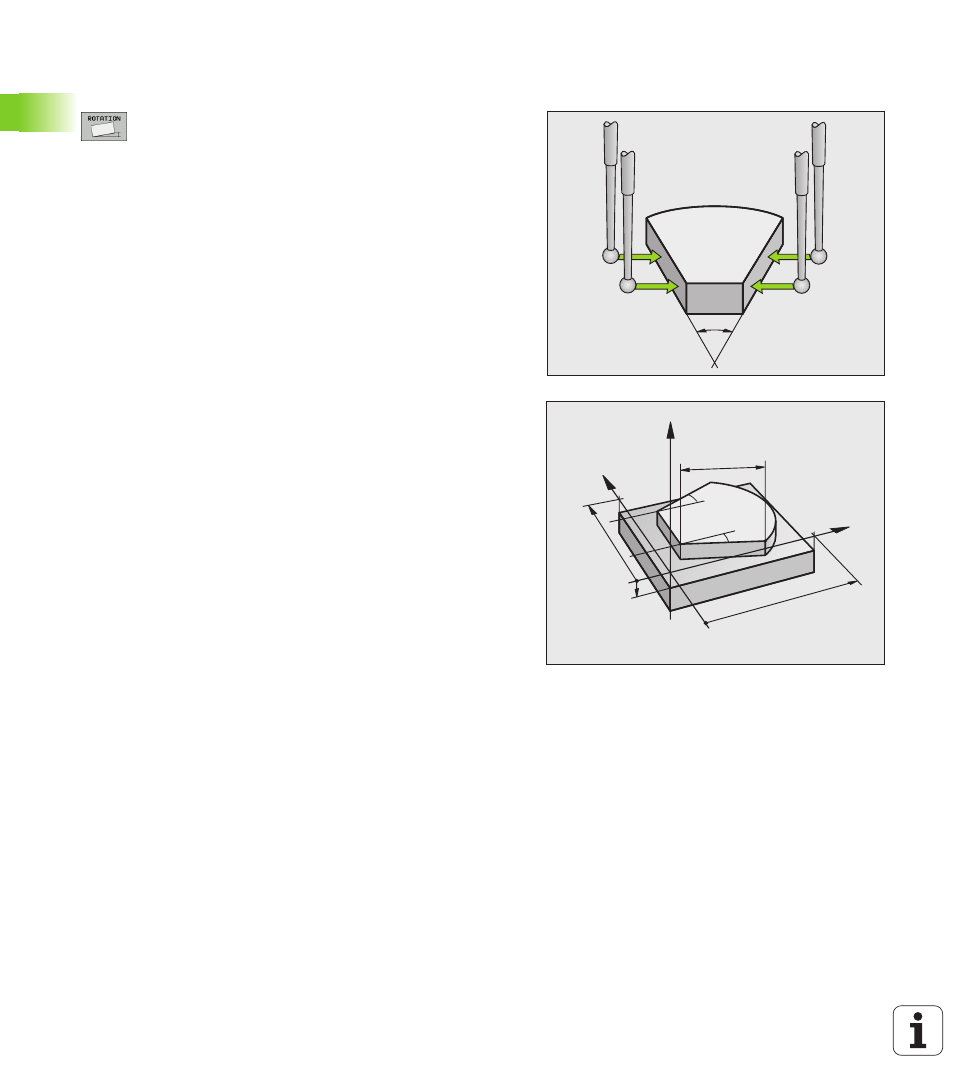

Winkel zwischen zwei Werkstück-Kanten bestimmen
Antastfunktion wählen: Softkey ANTASTEN ROT drücken
Drehwinkel: Angezeigten Drehwinkel notieren, falls Sie die zuvor
durchgeführte Grunddrehung wieder herstellen möchten
Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage kompensieren” auf Seite 35)
Zweite Seite ebenfalls wie bei einer Grunddrehung antasten,
Drehwinkel hier nicht auf 0 setzen!
Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-
Kanten als Drehwinkel anzeigen lassen
Grunddrehung aufheben oder ursprüngliche Grunddrehung wieder
herstellen: Drehwinkel auf notierten Wert setzen
PA
10
100
a?
a?
L?
X
Z
Y
100
