Die TNC positioniert das Tastsystem zurück auf die Sichere Höhe
und positioniert die im Zyklus definierte Drehachse um den
ermittelten Wert. Optional können Sie die Anzeige nach dem
Ausrichten auf 0 setzen lassen

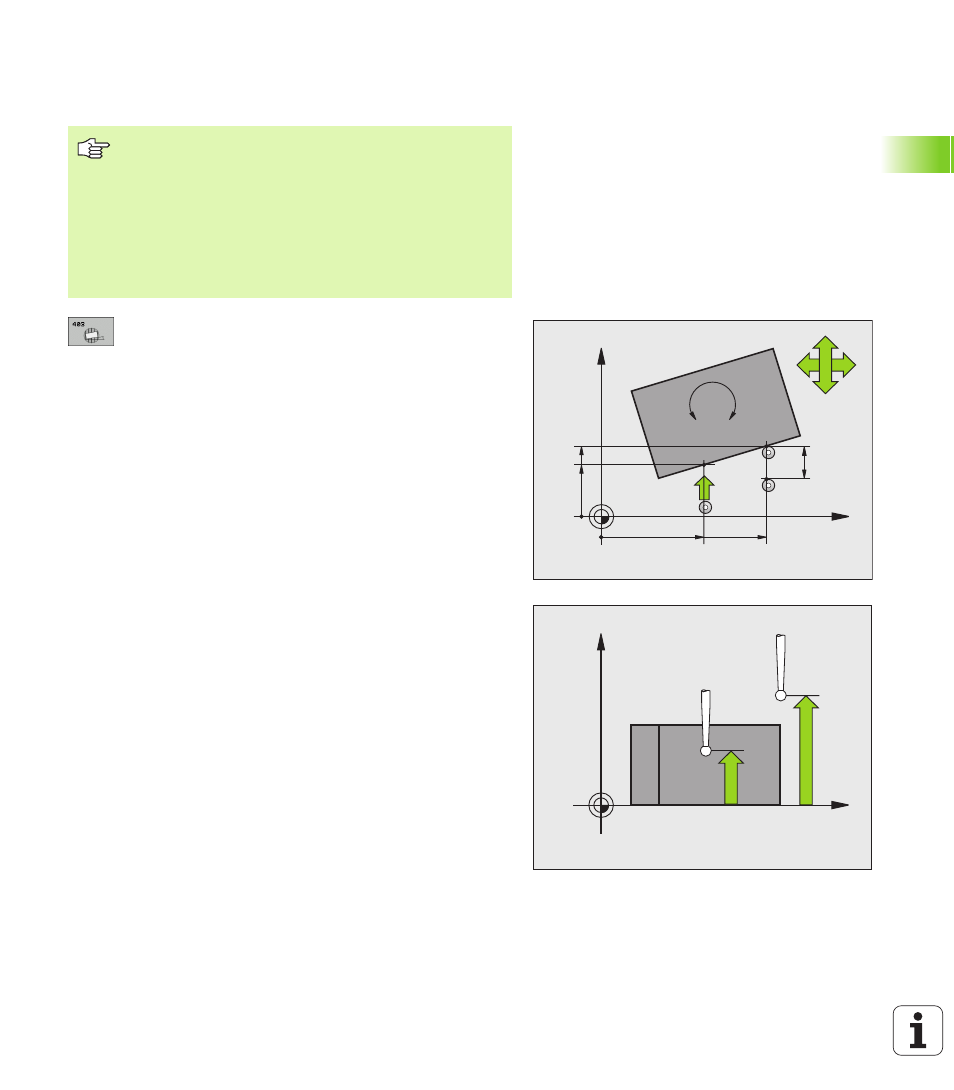

1. Messpunkt 1. Achse

Q263 (absolut): Koordinate

des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene

1. Messpunkt 2. Achse

Q264 (absolut): Koordinate

des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene

2. Messpunkt 1. Achse

Q265 (absolut): Koordinate

des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene

2. Messpunkt 2. Achse

Q266 (absolut): Koordinate

des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene

Messachse

Q272: Achse, in der die Messung erfolgen

soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse

Verfahrrichtung 1

Q267: Richtung, in der das

Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv

Messhöhe in der Tastsystem-Achse

Q261 (absolut):

Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll

Sicherheits-Abstand

Q320 (inkremental):

Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140

Sichere Höhe

Q260 (absolut): Koordinate in der

Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann

Beachten Sie vor dem Programmieren

Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.

Zyklus 403 nur bei inaktiver Funktion „Bearbeitungsebene
Schwenken“ verwenden.

Die TNC speichert den ermittelten Winkel auch im
Parameter Q150 ab.

X

Y

Q266
Q264

Q263

Q272=1

Q265

Q272=2

+

–

–

+

Q267

MP6140

+

Q320

A

B

C

X

Z

Q261

Q260
