HEIDENHAIN iTNC 530 21
1
.1 Allg
emeines zu den T
a
stsyst
em-Zyklen
Tastsystem-Zyklen in den Betriebsarten Manuell
und El. Handrad
Die TNC stellt in den Betriebsarten Manuell und El. Handrad
Tastsystem-Zyklen zur Verfügung, mit denen Sie:
„ das Tastsystem kalibrieren
„ Werkstück-Schieflagen kompensieren
„ Bezugspunkte setzen
Tastsystem-Zyklen für den Automatik-Betrieb
Neben den Tastsystem-Zyklen, die Sie in der Betriebsarten Manuell
und El. Handrad verwenden, stellt die TNC eine Vielzahl von Zyklen für
die unterschiedlichsten Einsatzmöglichkeiten im Automatik-Betrieb
zur Verfügung:
„ Schaltendes Tastsystem kalibrieren (Kapitel 3)
„ Werkstück-Schieflagen kompensieren (Kapitel 3)
„ Bezugspunkte setzen (Kapitel 3)
„ Automatische Werkstück-Kontrolle (Kapitel 3)
„ Automatische Werkzeug-Vermessung (Kapitel 4)
Die Tastsystem-Zyklen programmieren Sie in der Betriebsart
Programm-Einspeichern/Editieren über die Taste TOUCH PROBE.
Tastsystem-Zyklen mit Nummern ab 400 verwenden, ebenso wie
neuere Bearbeitungszyklen, Q-Parameter als Übergabeparameter.
Parameter mit gleicher Funktion, die die TNC in verschiedenen Zyklen
benötigt, haben immer dieselbe Nummer: z.B. Q260 ist immer die
Sichere Höhe, Q261 immer die Messhöhe usw.

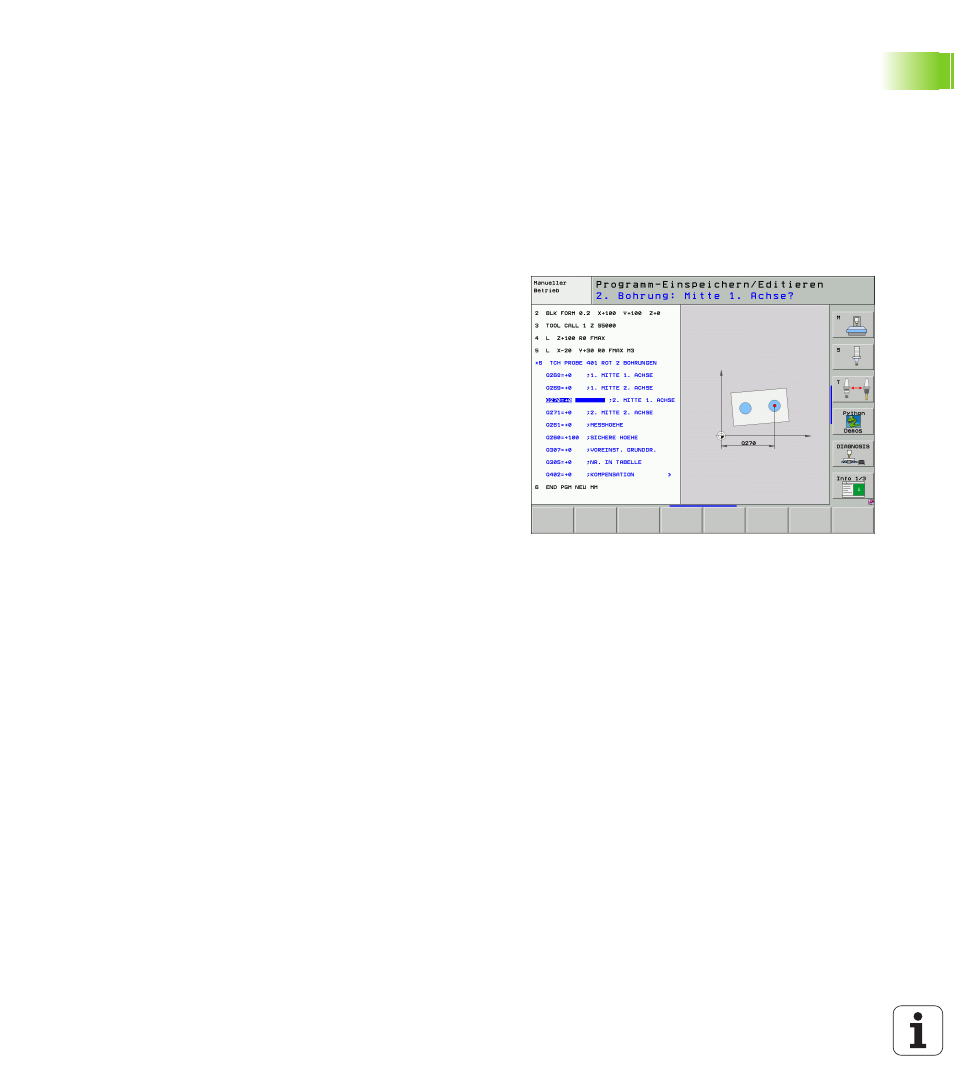

Um die Programmierung zu vereinfachen, zeigt die TNC während der
Zyklus-Definition ein Hilfsbild an. Im Hilfsbild ist der Parameter hell
hinterlegt, den Sie eingeben müssen (siehe Bild rechts).
