122 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
MESSEN KREIS AUSSEN (Tastsystem-
Zyklus 422, DIN/ISO: G422)

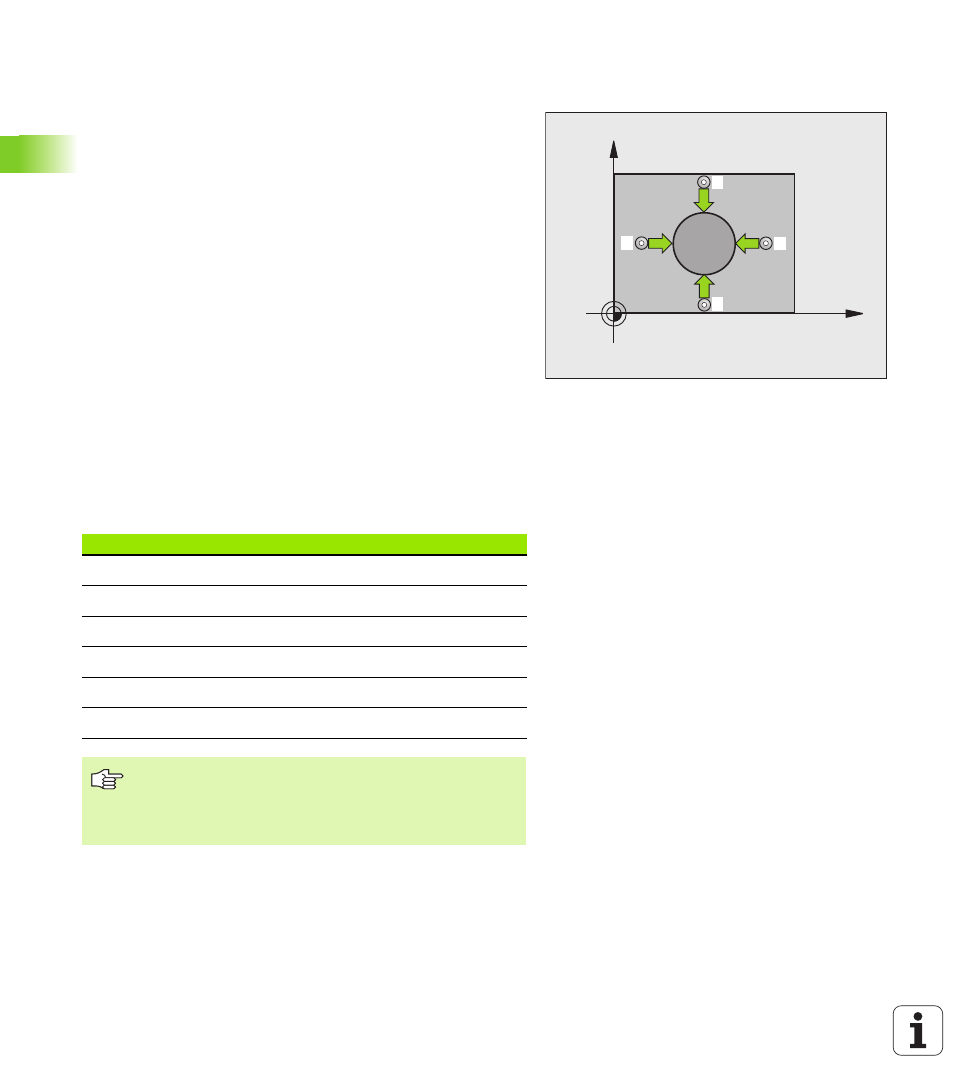

Der Tastsystem-Zyklus 422 ermittelt den Mittelpunkt und den
Durchmesser eines Kreiszapfens. Wenn Sie die entsprechenden
Toleranzwerte im Zyklus definieren, führt die TNC einen Soll-
Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystem-Zyklen abarbeiten” auf Seite 26) zum Antastpunkt
1 .
Die TNC berechnet die Antastpunkte aus den Angaben im Zyklus
und dem Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120 bzw. MP6360) durch. Die TNC bestimmt die
Antast-Richtung automatisch in Abhängigkeit vom
programmierten Startwinkel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
X
Y
1
2
3
4
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q153 Istwert Durchmesser
Q161 Abweichung Mitte Hauptachse
Q162 Abweichung Mitte Nebenachse
Q163 Abweichung Durchmesser
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
