38 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
Ecke als Bezugspunkt – Punkte übernehmen, die
für Grunddrehung angetastet wurden
 Antastfunktion wählen: Softkey ANTASTEN P drücken
 Antastpunkte aus Grunddrehung ? : Taste ENT
drücken, um die Koordinaten der Antastpunkte zu
übernehmen
 Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die
Grunddrehung nicht angetastet wurde
 Antastrichtung wählen: Über Softkey wählen
 Antasten: Externe START-Taste drücken
 Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
 Antasten: Externe START-Taste drücken
 Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 30,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 31)
 Antast-Funktion beenden: Taste END drücken

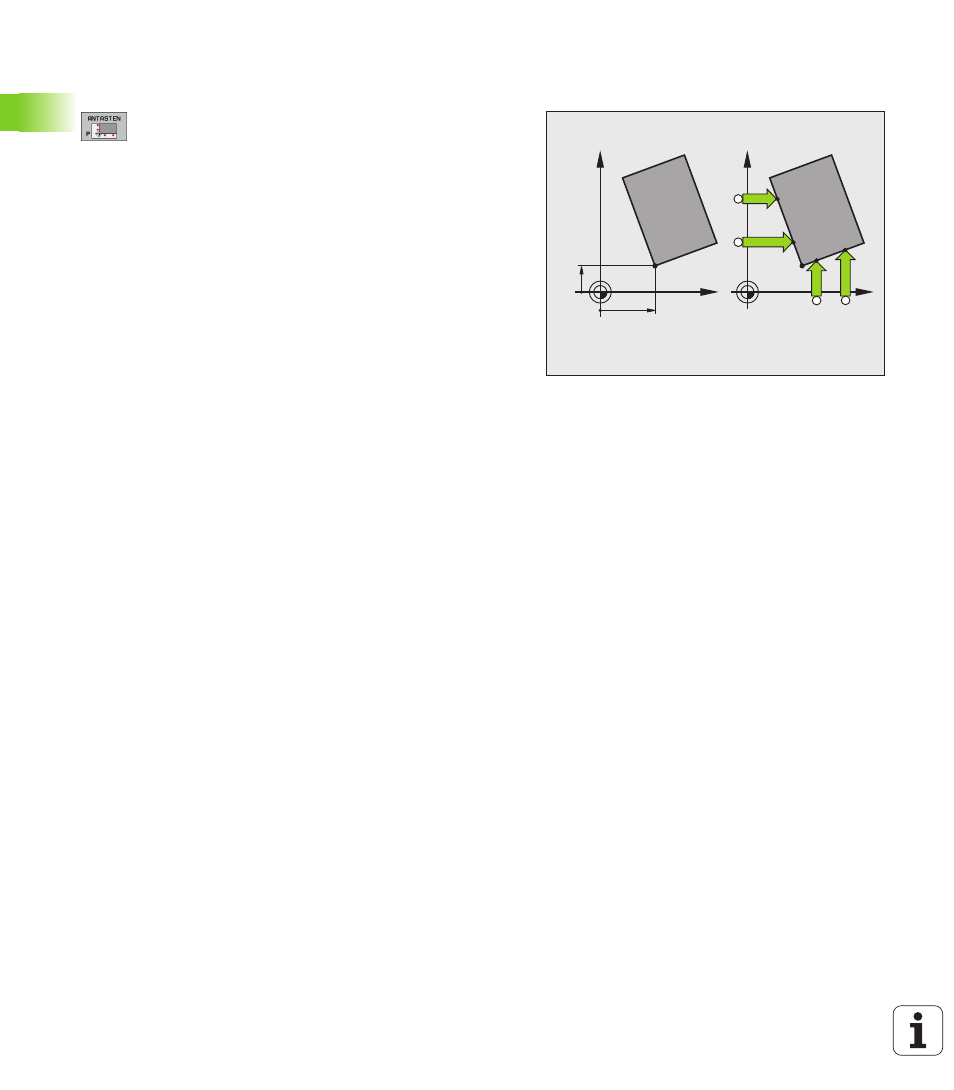

Ecke als Bezugspunkt – Punkte nicht
übernehmen, die für Grunddrehung angetastet
wurden
 Antastfunktion wählen: Softkey ANTASTEN P drücken
 Antastpunkte aus Grunddrehung ? : Mit Taste NO ENT verneinen
(Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung
durchgeführt haben)
 Beide Werkstück-Kanten je zweimal antasten
 Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 30, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite 31)
 Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
