HEIDENHAIN iTNC 530 37
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
2.4 Bezugspunkt-Setzen mit 3D-
Tastsystemen
Einführung
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück werden mit folgenden Softkeys gewählt:
„ Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN POS
„ Ecke als Bezugspunkt setzen mit ANTASTEN P
„ Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC
„ Mittelachse als Bezugspunkt mit ANTASTEN

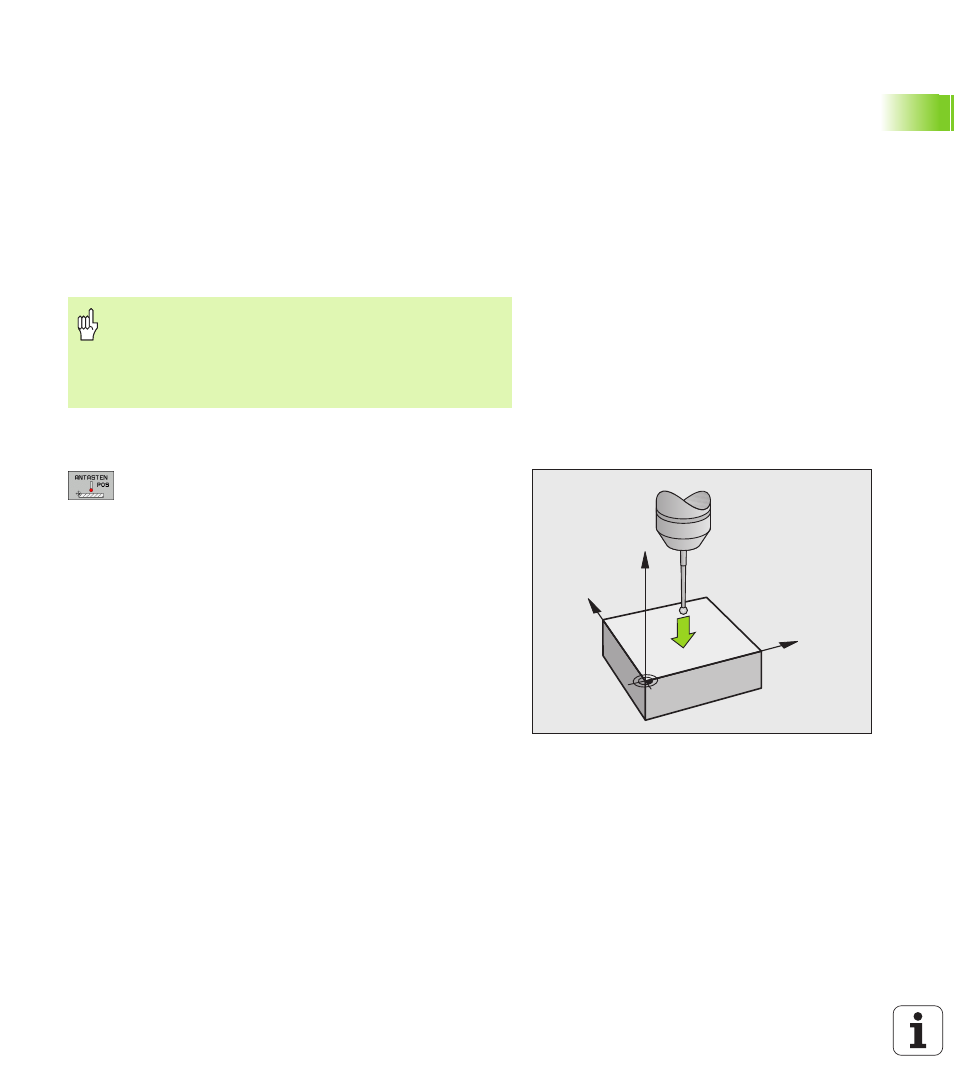

Bezugspunkt-Setzen in einer beliebigen Achse
 Antastfunktion wählen: Softkey ANTASTEN POS
drücken
 Tastsystem in die Nähe des Antastpunkts
positionieren
 Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
 Antasten: Externe START-Taste drücken
 Bezugspunkt : Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Wert in eine
Tabelle schreiben (siehe „Messwerte aus den
Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 30, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 31)
 Antast-Funktion beenden: Taste END drücken
Beachten Sie, dass die TNC bei einer aktiven Nullpunkt-
Verschiebung den angetasteten Wert immer auf den
aktiven Preset (bzw. auf den zuletzt in der Betriebsart
Manuell gesetzten Bezugspunkt) bezieht, obwohl in der
Positions-Anzeige die Nullpunkt-Verschiebung verrechnet
wird.
Y
X
Z
