Seite 40
40
2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

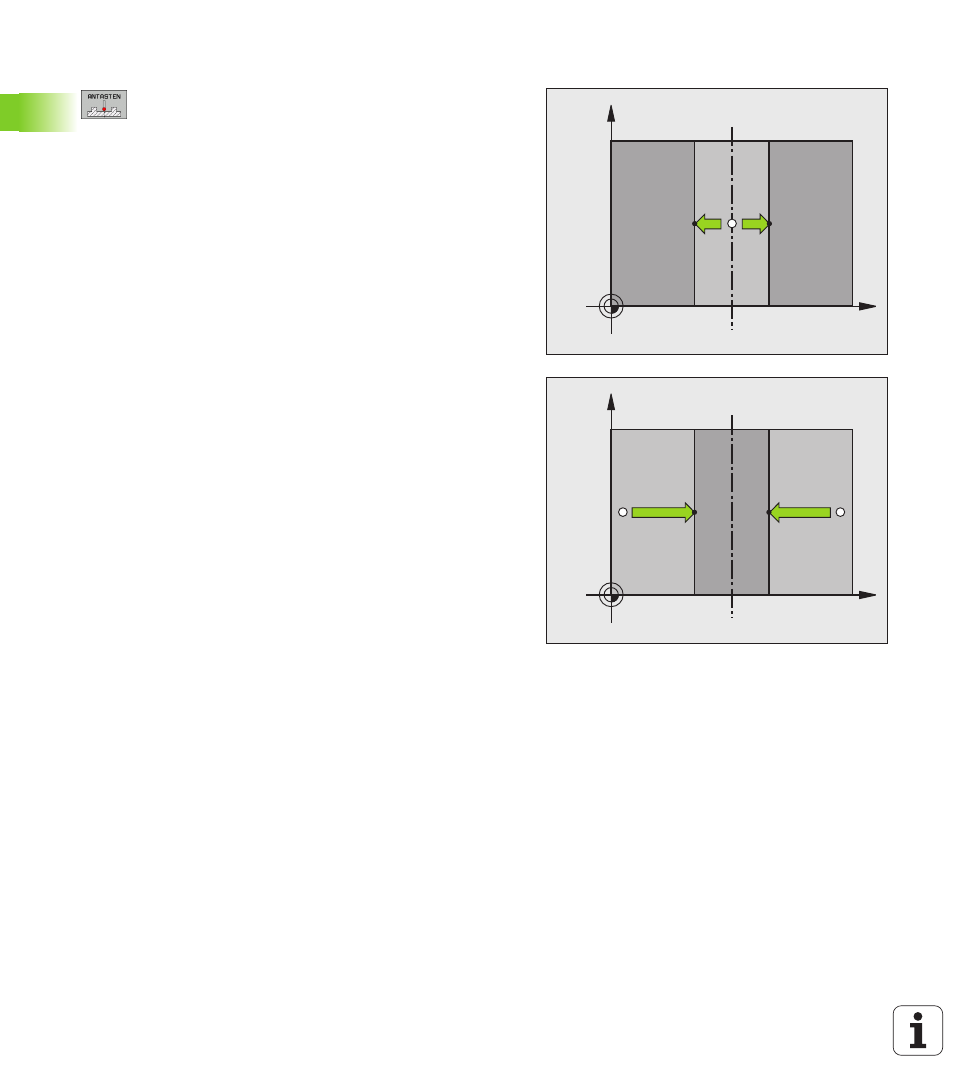

Mittelachse als Bezugspunkt
Antastfunktion wählen: Softkey ANTASTEN drücken
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
Antastrichtung über Softkey wählen
Antasten: Externe START-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
Antasten: Externe START-Taste drücken
Bezugspunkt
: Koordinate des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Wert in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 30,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 31)
Antast-Funktion beenden: Taste END drücken
X
Y
X+
X
X
Y
X
X+
