4 Tastsystem-Zyklen zur automatischen Kinematik-Vermessung
4.1 Kinematik-V
e
rm
essung mit T
a
stsyst
emen TS (Option KinematicsOpt)
KINEMATIK VERMESSEN (Tastsystem-
Zyklus 451, DIN/ISO: G451, Option)

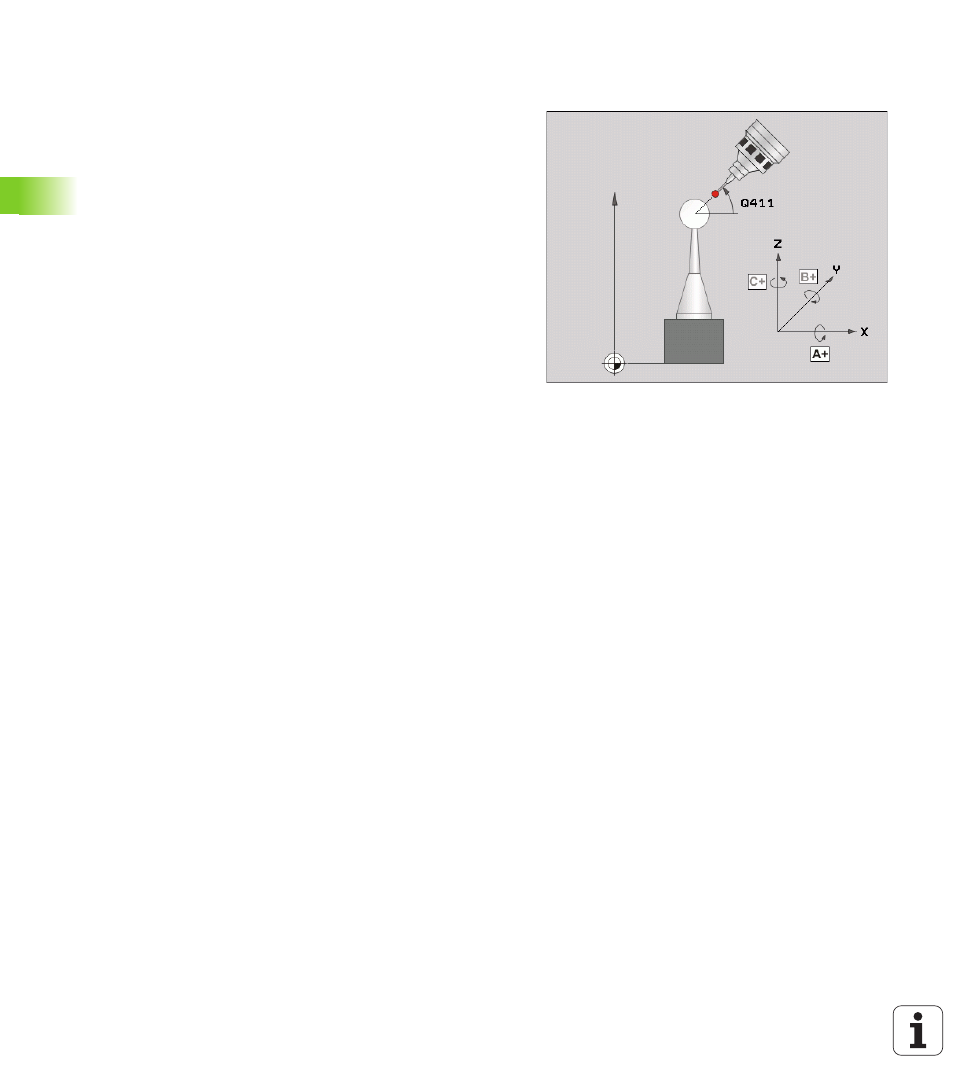

Mit dem Tastsystem-Zyklus 451 können Sie die Kinematik Ihrer
Maschine prüfen und bei Bedarf optimieren. Dabei vermessen Sie mit
dem 3D-Tastsystem TS eine beliebige Kalibrierkugel, die Sie auf dem
Maschinentisch befestigt haben.
Die TNC ermittelt die statische Schwenkgenauigkeit. Dabei minimiert
die Software den durch die Schwenkbewegungen entstehenden
Raumfehler und speichert die Maschinengeometrie am Ende des
Messvorgangs automatisch in den jeweiligen Maschinenkonstanten
der Kinematiktabelle ab.
1
Kalibrierkugel aufspannen, auf Kollisionsfreiheit achten
2
In der Betriebsart Manuell den Bezugspunkt in das Kugelzentrum
setzen
3
Tastsystem manuell in der Tastsystem-Achse über die
Kalibrierkugel und in der Bearbeitungsebene in die Kugelmitte
positionieren
4
Programmlauf-Betriebsart wählen und Kalibrier-Programm starten
5
Die TNC vermisst automatisch nacheinander alle Drehachsen in
der von Ihnen definierten Feinheit
