HEIDENHAIN iTNC 530
141
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

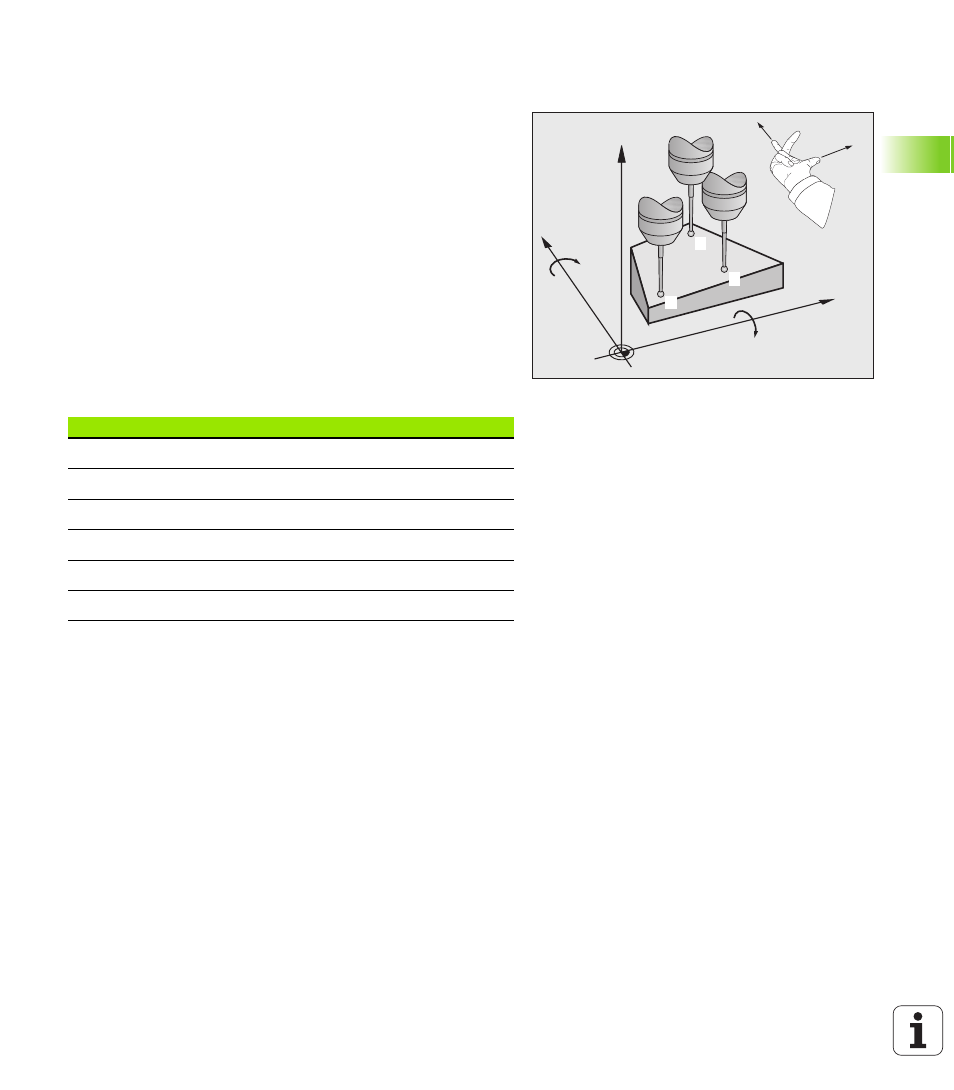

MESSEN EBENE (Tastsystem-Zyklus 431,
DIN/ISO: G431)
Der Tastsystem-Zyklus 431 ermittelt die Winkel einer Ebene durch
Messung dreier Punkte und legt die Werte in Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystem-Zyklen abarbeiten” auf Seite 26) zum
programmierten Antastpunkt
1
und misst dort den ersten
Ebenenpunkt. Die TNC versetzt dabei das Tastsystem um den
Sicherheits-Abstand entgegen der Antastrichtung
2
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
2
und misst
dort den Istwert des zweiten Ebenenpunktes
3
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
3
und misst
dort den Istwert des dritten Ebenenpunktes
4
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die ermittelten Winkelwerte in
folgenden Q-Parametern:
X
Z
Y
1
2
3
+X
+Y
A
B
Parameter-Nummer
Bedeutung
Q158
Projektionswinkel der A-Achse
Q159
Projektionswinkel der B-Achse
Q170
Raumwinkel A
Q171
Raumwinkel B
Q172
Raumwinkel C
Q173
Messwert in der Tastsystem-Achse
