74 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

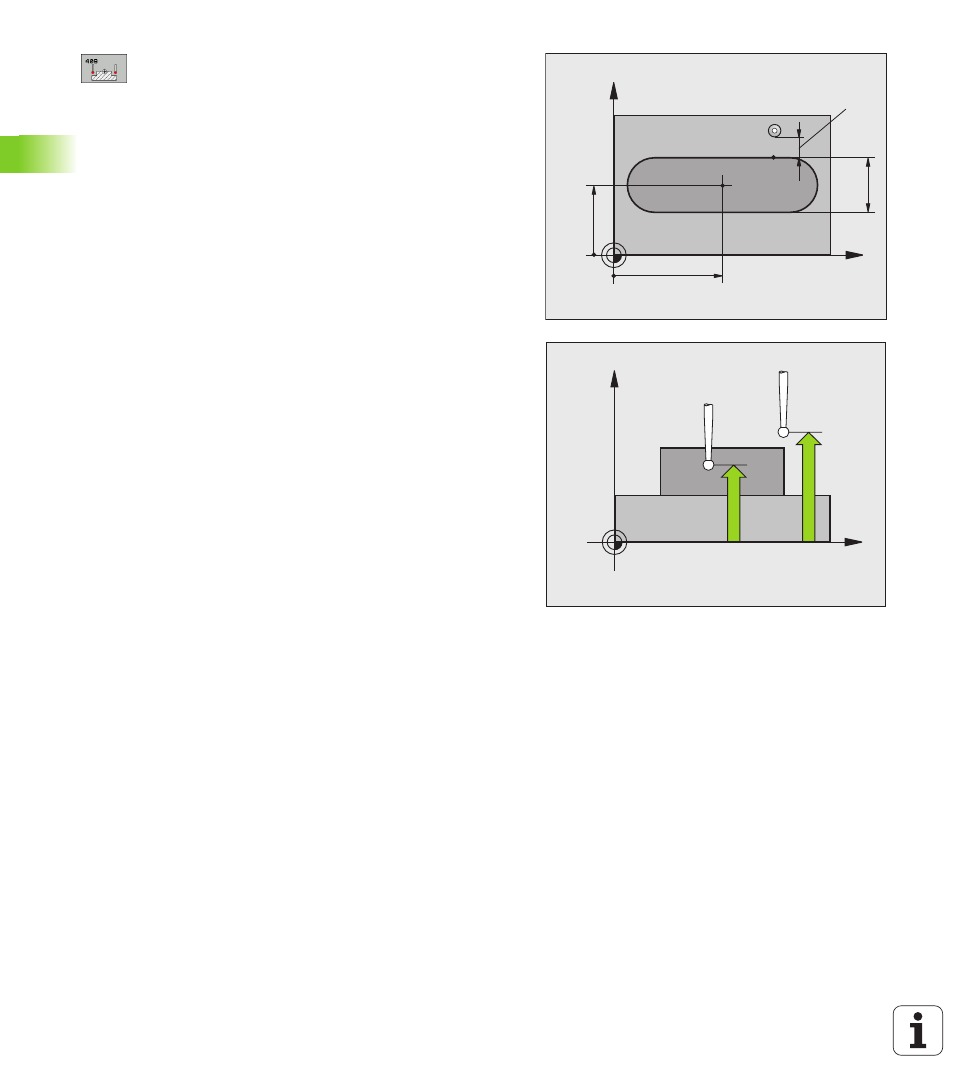

 Mitte 1. Achse Q321 (absolut): Mitte des Steges in
der Hauptachse der Bearbeitungsebene
 Mitte 2. Achse Q322 (absolut): Mitte des Steges in
der Nebenachse der Bearbeitungsebene
 Stegbreite Q311 (inkremental): Breite des Steges
unabhängig von der Lage in der Bearbeitungsebene
 Messachse (1=1.Achse/2=2.Achse) Q272: Achse, in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
 Messhöhe in der Tastsystemachse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
 Nummer in Tabelle Q305: Nummer in der Nullpunkt-
Tabelle/Preset-Tabelle angeben, in der die TNC die
Koordinaten der Stegmitte speichern soll. Bei
Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt in der
Nutmitte sitzt
 Neuer Bezugspunkt Q405 (absolut): Koordinate in der
Messachse, auf die die TNC die ermittelte Stegmitte
setzen soll. Grundeinstellung = 0
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
