HEIDENHAIN iTNC 530 243
8.6
Pr
ogr
ammierbeispiele

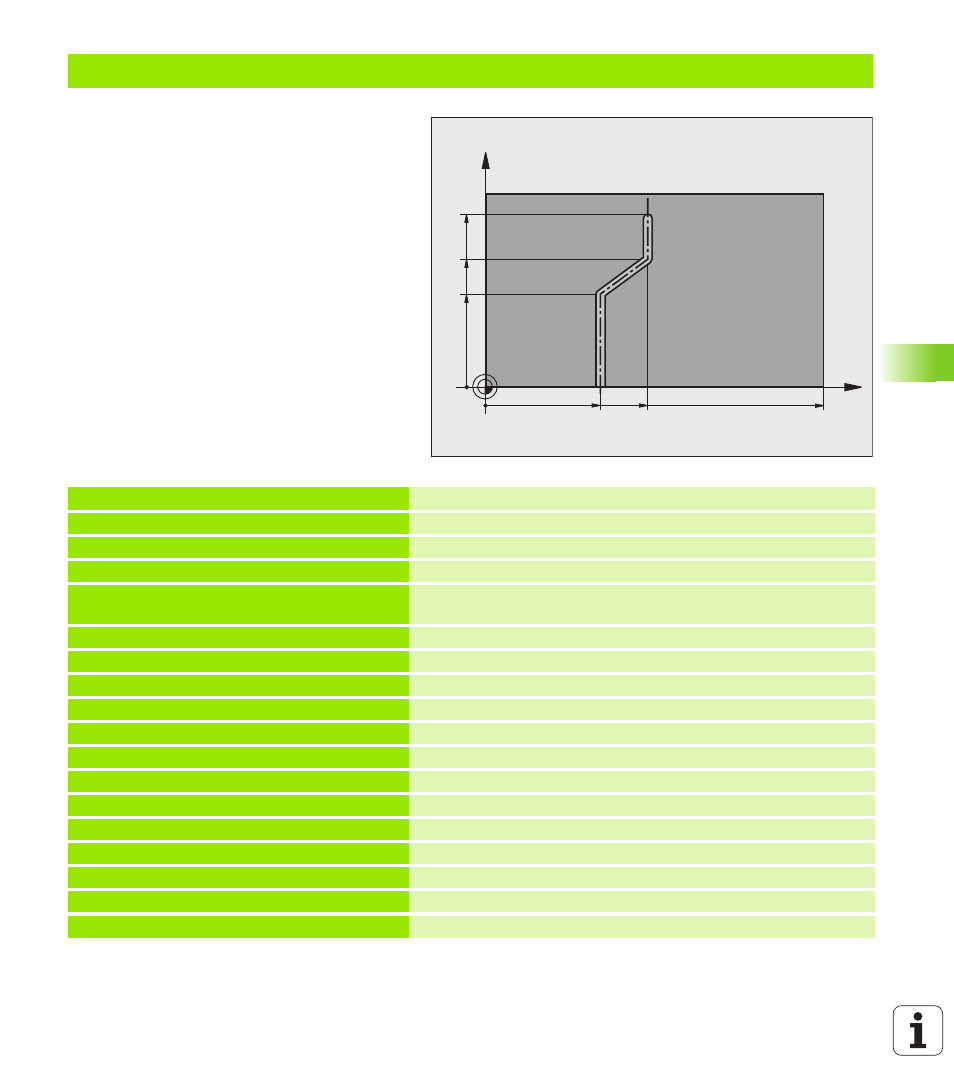

Beispiel: Zylinder-Mantel mit Zyklus 28
Hinweise :
 Zylinder mittig auf Rundtisch aufgespannt.
 Maschine mit B-Kopf und C-Tisch
 Bezugspunkt liegt in der Rundtisch-Mitte
 Beschreibung der Mittelpunktsbahn im
Kontur-Unterprogramm
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000 Werkzeug-Aufruf, Werkzeug-Achse Z, Durchmesser 7
2 L Z+250 R0 FMAX Werkzeug freifahren
3 L X+50 Y+0 R0 FMAX Werkzeug auf Rundtisch-Mitte positionieren
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN FMAX Einschwenken
5 CYCL DEF 14.0 KONTUR
Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 28 ZYLINDER-MANTEL Bearbeitungs-Parameter festlegen
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=-4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
Q20=10 ;NUTBREITE
Q21=0.02 ;TOLERANZ
Nachbearbeitung aktiv
C
Z
157
52.5
40
35
60
70
