Einzelne Punkte für die Bearbeitung ausblenden

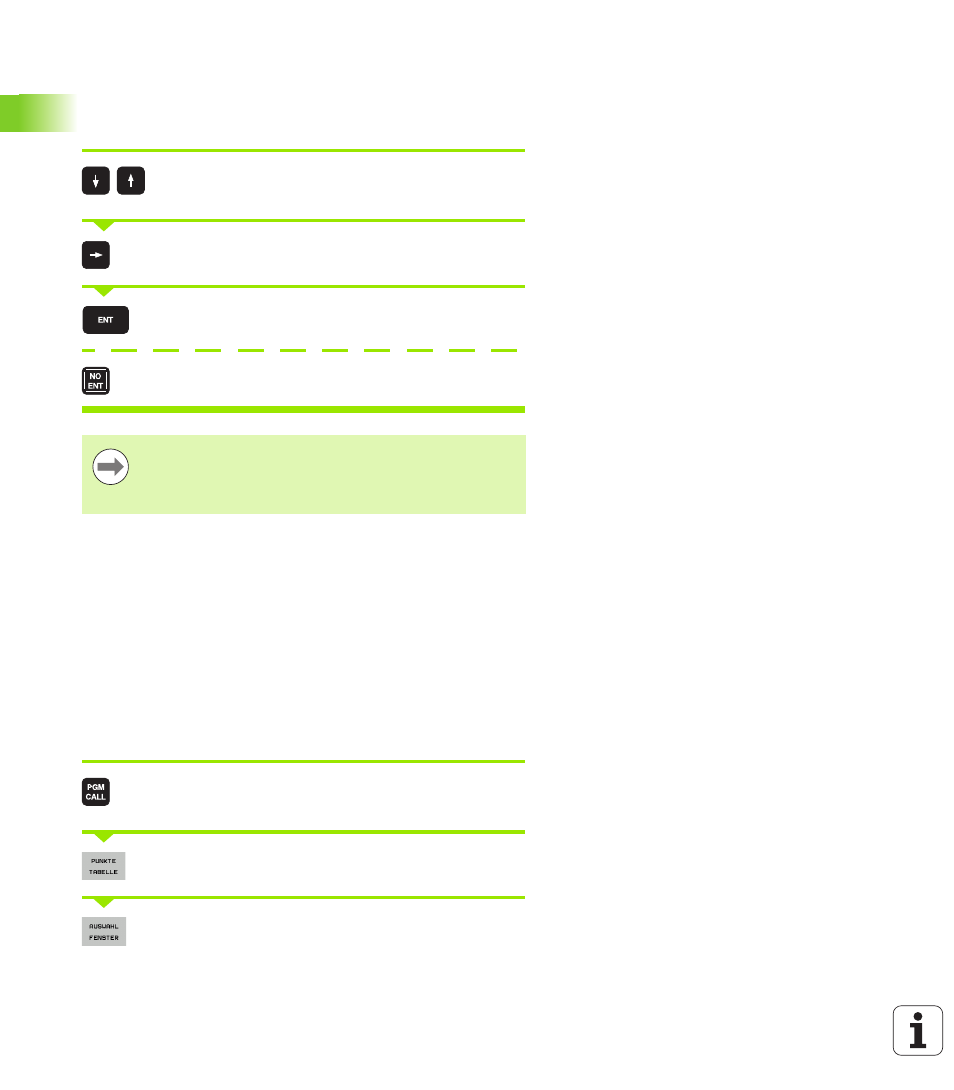

In der Punkte-Tabelle können Sie über die Spalte FADE den in der
jeweiligen Zeile definierten Punkt so kennzeichnen, das dieser für die
Bearbeitung wahlweise ausgeblendet wird.
Punkt in der Tabelle wählen, der ausgeblendet
werden soll
Spalte FADE wählen
Ausblenden aktivieren, oder
Ausblenden deaktivieren
Sichere Höhe definieren
In der Spalte CLEARANCE können Sie für jeden Punkt eine separate
Sichere Höhe definieren. Die TNC positioniert das Werkzeug in der
Werkzeug-Achse dann auf diesem Wert, befor sie die Position in der
Bearbeitungsebene anfährt (siehe auch „Zyklus in Verbindung mit
Punkte-Tabellen aufrufen” auf Seite 74).
Punkte-Tabelle im Programm wählen
In der Betriebsart Programm-Einspeichern/Editieren das Programm
wählen, für das die Punkte-Tabelle aktiviert werden soll:
Funktion zur Auswahl der Punkte-Tabelle aufrufen:
Taste PGM CALL drücken
Softkey PUNKTE-TABELLE drücken
Softkey AUSWAHL FENSTER drücken: Die TNC
blendet ein Fenster ein, in dem Sie die gewünschte
Nullpunkt-Tabelle wählen können
Um einen entsprechend markierten Punkt bei der
Bearbeitung auszublenden, müssen Sie zusätzlich in der
Betriebsart Programmlauf den Softkey Sätze ausblenden
auf EIN setzen.
