16.1 Grundlagen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen können:

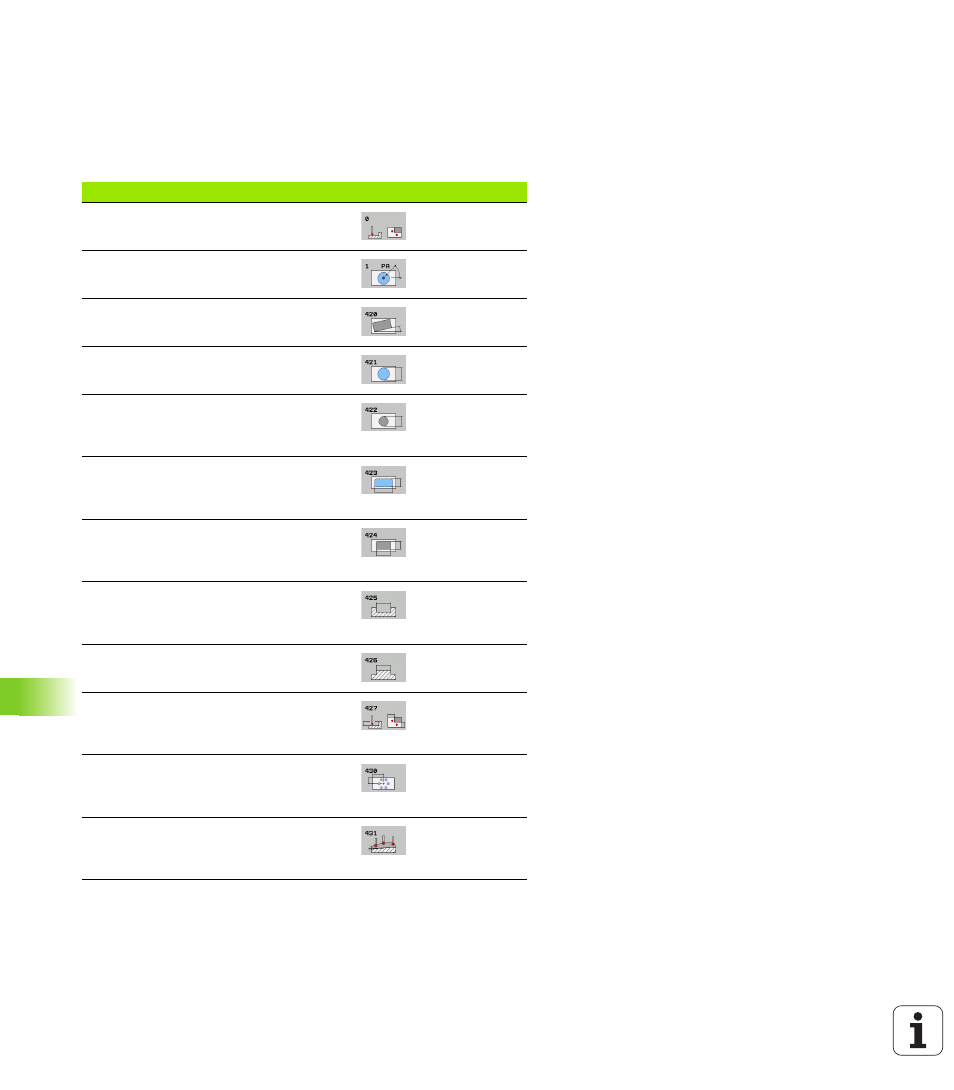

Zyklus Softkey Seite
0 BEZUGSEBENE Messen einer
Koordinate in einer wählbaren Achse
Seite 418
1 BEZUGSEBENE POLAR Messen eines
Punktes, Antastrichtung über Winkel
Seite 419
420 MESSEN WINKEL Winkel in der
Bearbeitungsebene messen
Seite 421
421 MESSEN BOHRUNG Lage und
Durchmesser einer Bohrung messen
Seite 424
422 MESSEN KREIS AUSSEN Lage und
Durchmesser eines kreisförmigen
Zapfens messen
Seite 428
423 MESSEN RECHTECK INNEN Lage,
Länge und Breite einer Rechteck-Tasche
messen
Seite 432
424 MESSEN RECHTECK AUSSEN
Lage, Länge und Breite eines Rechteck-
Zapfens messen
Seite 436
425 MESSEN BREITE INNEN
(2. Softkey-Ebene) Nutbreite innen
messen
Seite 440
426 MESSEN STEG AUSSEN
(2. Softkey-Ebene) Steg außen messen
Seite 443
427 MESSEN KOORDINATE (2. Softkey-
Ebene) Beliebige Koordinate in
wählbarer Achse messen
Seite 446
430 MESSEN LOCHKREIS (2. Softkey-
Ebene) Lochkreis-Lage und -
Durchmesser messen
Seite 449
431 MESSEN EBENE (2. Softkey-Ebene)
A- und B-Achsenwinkel einer Ebene
messen
Seite 453
