498 Tastsystemzyklen: Kinematik automatisch vermessen
18
.5
PRESET
-K
OMPENSA
TION
(Zyk
lus
452,
DIN/ISO:
G452,
Option)
18.5 PRESET-KOMPENSATION
(Zyklus 452, DIN/ISO: G452,
Option)

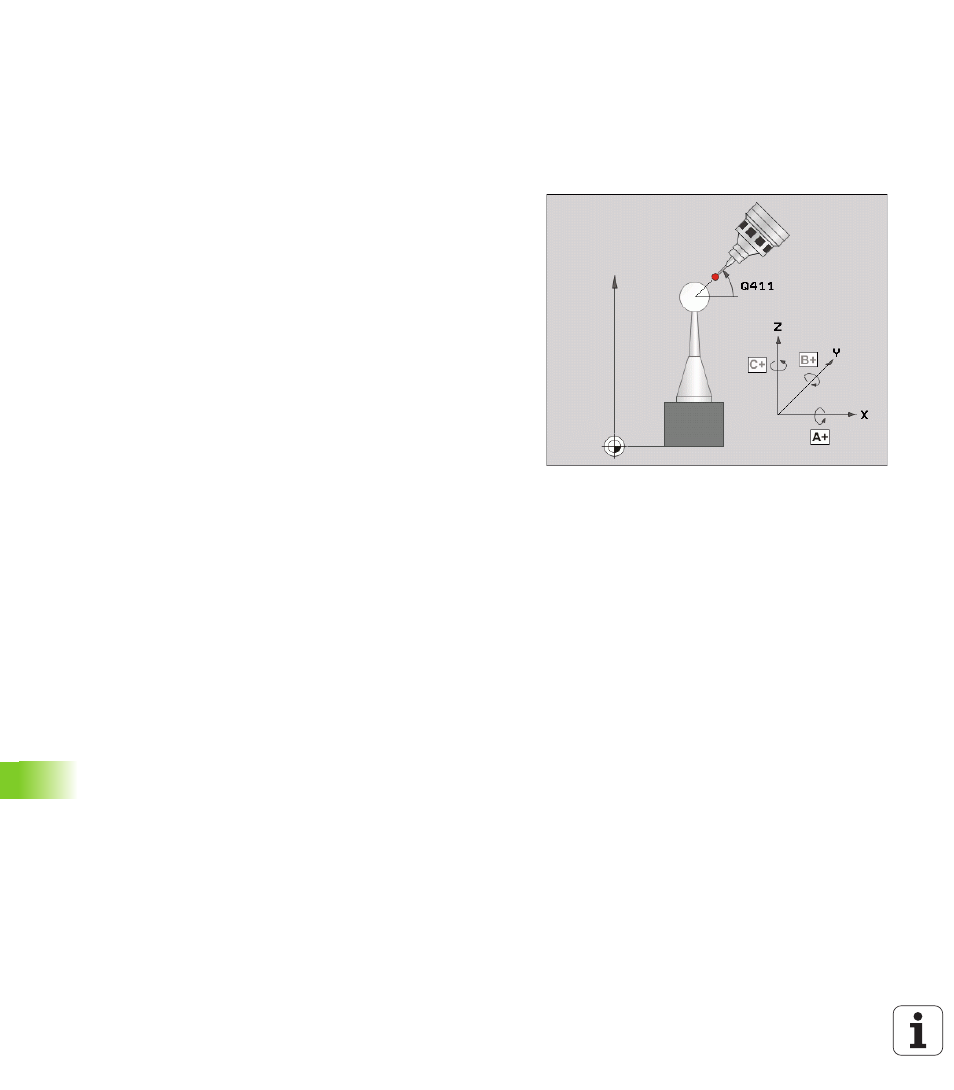

Zyklusablauf
Mit dem Tastsystem-Zyklus 452 können Sie die kinematische
Transformationskette Ihrer Maschine optimieren (siehe „KINEMATIK
VERMESSEN (Zyklus 451, DIN/ISO: G451, Option)” auf Seite 482).
Anschließend korrigiert die TNC ebenfalls im Kinematikmodell das
Werkstückkoordinatensystem so, daß der aktuelle Preset nach der
Optimierung im Zentrum der Kalibrierkugel ist.
Mit diesem Zyklus können Sie beispielsweise Wechselköpfe
untereinander abstimmen.
1
Kalibrierkugel aufspannen
2 Referenzkopf mit Zyklus 451 vollständig vermessen und
abschließend vom Zyklus 451 den Preset in das Kugelzentrum
setzen lassen
3 Zweiten Kopf einwechseln
4 Wechselkopf mit Zyklus 452 bis zur Kopfwechsel-Schnittstelle
vermessen
5 weitere Wechselköpfe mit Zyklus 452 an den Referenzkopf
angleichen
