HEIDENHAIN iTNC 530 347
14.5 GRUNDDREHUNG über eine Dr
eh
ac
hse
ko
mpensier
en
(Zyklus
403,
DIN/ISO:
G403)
14.5 GRUNDDREHUNG über eine
Drehachse kompensieren
(Zyklus 403, DIN/ISO: G403)
Zyklusablauf

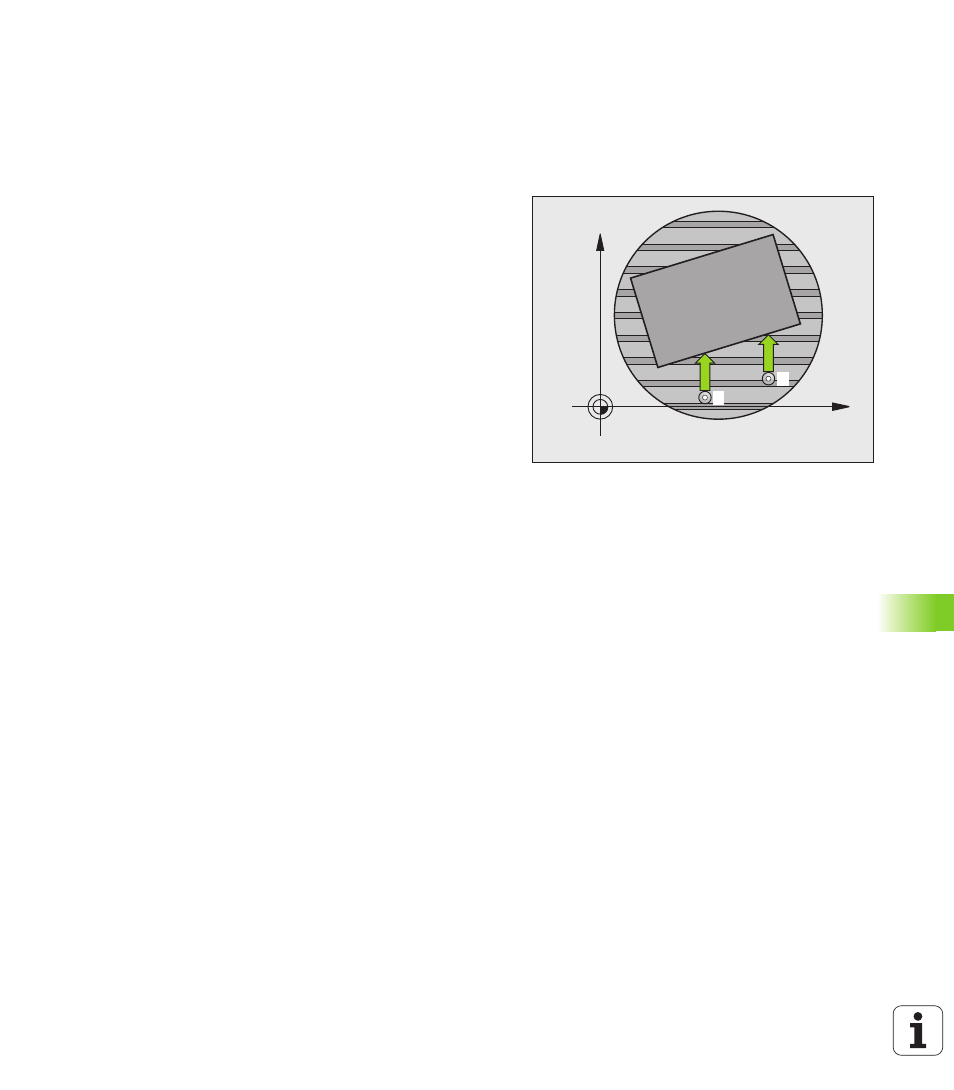

Der Tastsystem-Zyklus 403 ermittelt durch Messung zweier Punkte,
die auf einer Gerade liegen müssen, eine Werkstück-Schieflage. Die
ermittelte Werkstück-Schieflage kompensiert die TNC durch Drehung
der A-, B- oder C-Achse. Das Werkstück darf dabei beliebig auf dem
Rundtisch aufgespannt sein.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 334) zum programmierten Antastpunkt 1 .
Die TNC versetzt dabei das Tastsystem um den Sicherheits-
Abstand entgegen der festgelegten Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120) durch
3 Anschließend fährt das Tastsystem zum nächsten Antastpunkt 2
und führt den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zurück auf die Sichere Höhe
und positioniert die im Zyklus definierte Drehachse um den
ermittelten Wert. Optional können Sie die Anzeige nach dem
Ausrichten auf 0 setzen lassen
X
Y
1
2
