13.1
Allg
emeines
zu
den
Ta
stsyst
emzyklen
Tastsystemzyklen in den Betriebsarten Manuell
und El. Handrad
Die TNC stellt in den Betriebsarten Manuell und El. Handrad
Tastsystemzyklen zur Verfügung, mit denen Sie:
 das Tastsystem kalibrieren
 Werkstück-Schieflagen kompensieren
 Bezugspunkte setzen
Tastsystemzyklen für den Automatik-Betrieb
Neben den Tastsystemzyklen, die Sie in der Betriebsarten Manuell
und El. Handrad verwenden, stellt die TNC eine Vielzahl von Zyklen für
die unterschiedlichsten Einsatzmöglichkeiten im Automatik-Betrieb
zur Verfügung:
 Schaltendes Tastsystem kalibrieren
 Werkstück-Schieflagen kompensieren
 Bezugspunkte setzen
 Automatische Werkstück-Kontrolle
 Automatische Werkzeug-Vermessung
Die Tastsystemzyklen programmieren Sie in der Betriebsart
Programm-Einspeichern/Editieren über die Taste TOUCH PROBE.
Tastsystemzyklen mit Nummern ab 400 verwenden, ebenso wie
neuere Bearbeitungszyklen, Q-Parameter als Übergabeparameter.
Parameter mit gleicher Funktion, die die TNC in verschiedenen Zyklen
benötigt, haben immer dieselbe Nummer: z.B. Q260 ist immer die
Sichere Höhe, Q261 immer die Messhöhe usw.

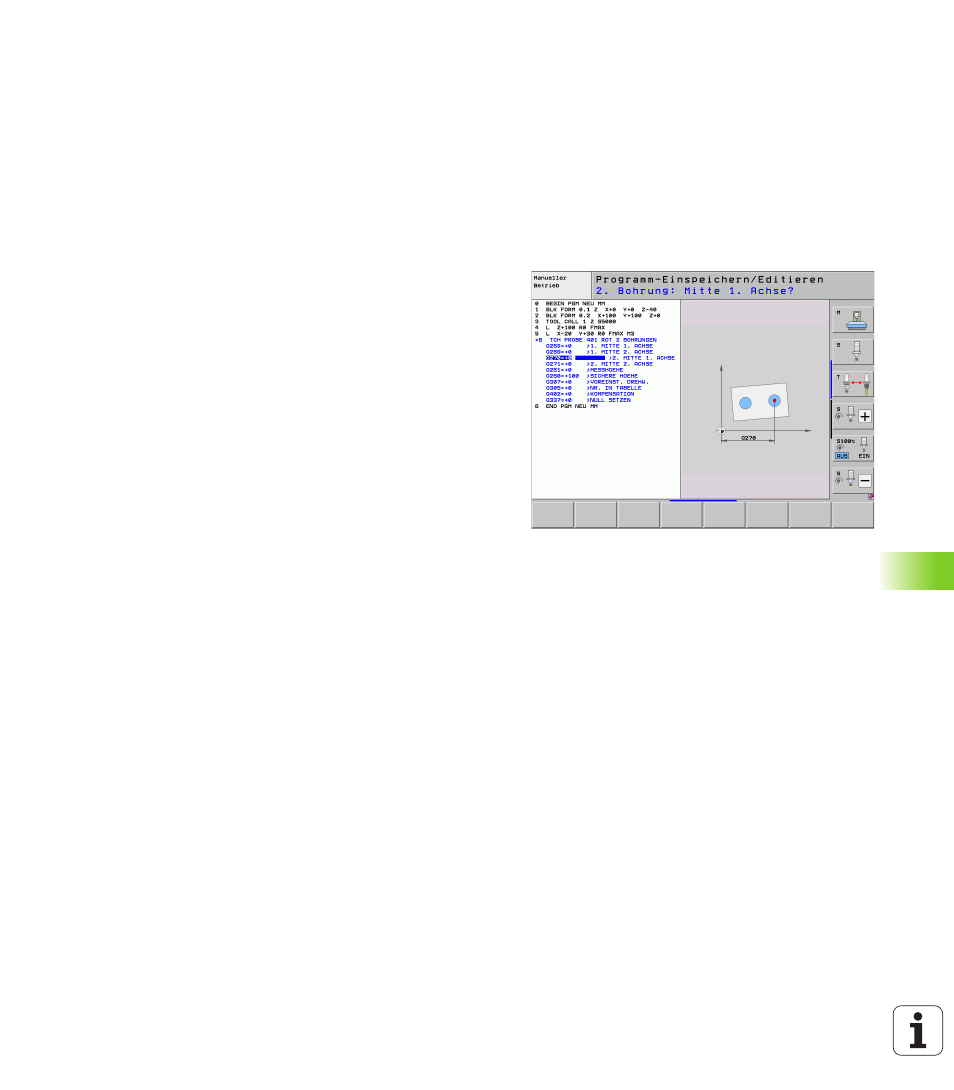

Um die Programmierung zu vereinfachen, zeigt die TNC während der
Zyklus-Definition ein Hilfsbild an. Im Hilfsbild ist der Parameter hell
hinterlegt, den Sie eingeben müssen (siehe Bild rechts).
