13.1 Allgemeines zu den
Tastsystemzyklen
Funktionsweise

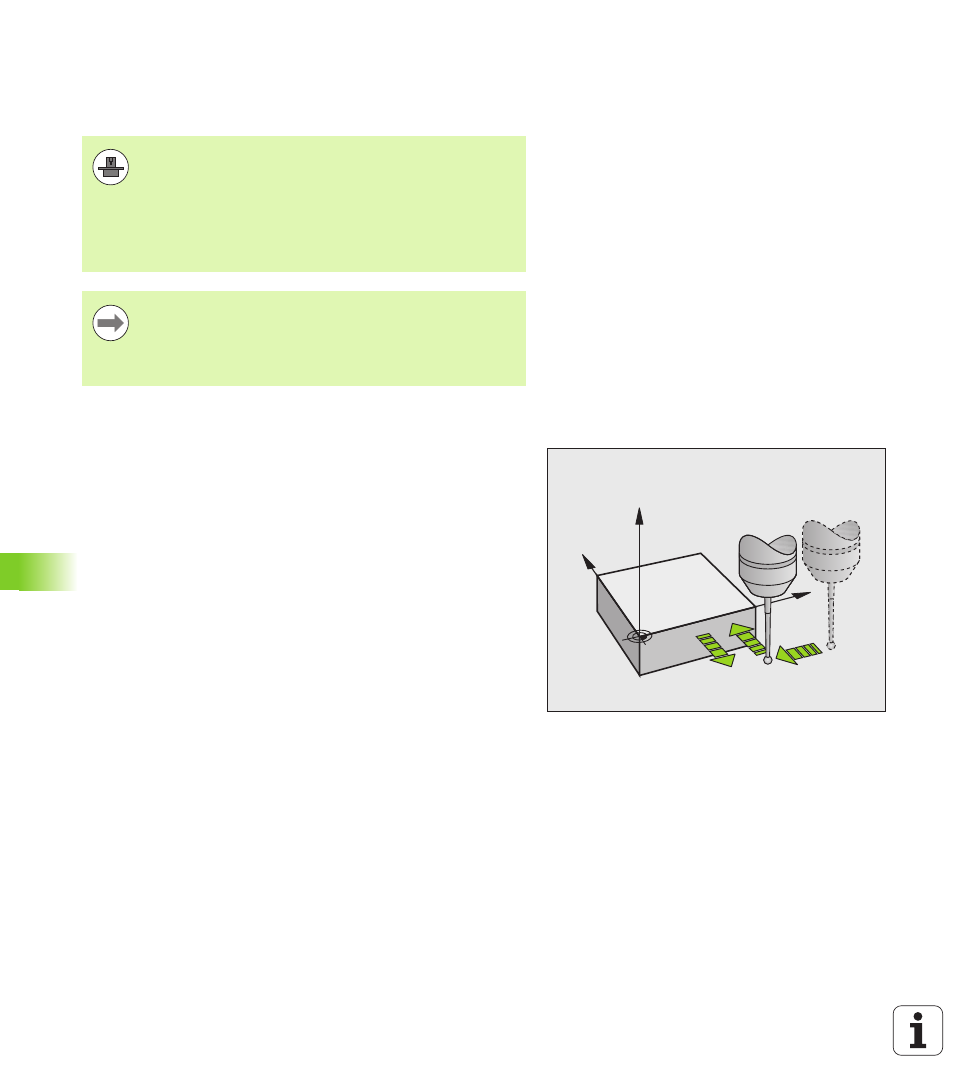

Wenn die TNC einen Tastsystem-Zyklus abarbeitet, fährt das 3D-
Tastsystem achsparallel auf das Werkstück zu (auch bei aktiver
Grunddrehung und bei geschwenkter Bearbeitungsebene). Der
Maschinenhersteller legt den Antast-Vorschub in einem Maschinen-
Parameter fest (siehe „Bevor Sie mit Tastsystemzyklen arbeiten“
weiter hinten in diesem Kapitel).
Wenn der Taststift das Werkstück berührt,
 sendet das 3D-Tastsystem ein Signal an die TNC: Die Koordinaten
der angetasteten Position werden gespeichert
 stoppt das 3D-Tastsystem und
 fährt im Eilvorschub auf die Startposition des Antastvorgangs zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht
ausgelenkt, gibt die TNC eine entsprechende Fehlermeldung aus
(Weg: MP6130).
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Maschinenhandbuch beachten.
Beachten Sie, dass HEIDENHAIN grundsätzlich nur dann
die Gewährleistung für die Funktion der Tastsystem-
Zyklen übernimmt, wenn Sie HEIDENHAIN Tastsysteme
verwenden!
Wenn Sie Messungen während des Programmlaufs
durchführen, dann achten Sie darauf, dass die Werkzeug-
Daten (Länge, Radius) entweder aus den kalibrierten
Daten oder aus dem letzten TOOL CALL-Satz verwendet
werden können (Auswahl über MP7411).
